Phoenix Contact RAD-DI8-IFS 2901539 I/O-udvidelsesmodul

Et grønt elektronisk modul med flere tilslutningsklemmer øverst, sandsynligvis en del af et industrielt beskyttelsessystem eller en kontrolenhed.

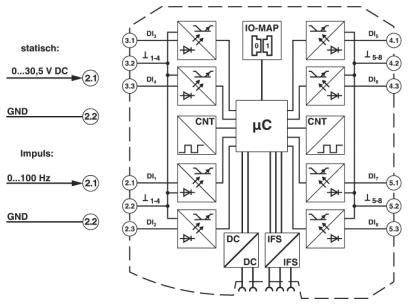

Principdiagram for en mikrocontrollerkreds med ind- og udgange til spænding (0...30,5 V DC), puls (0...100 Hz) og jord (GND).

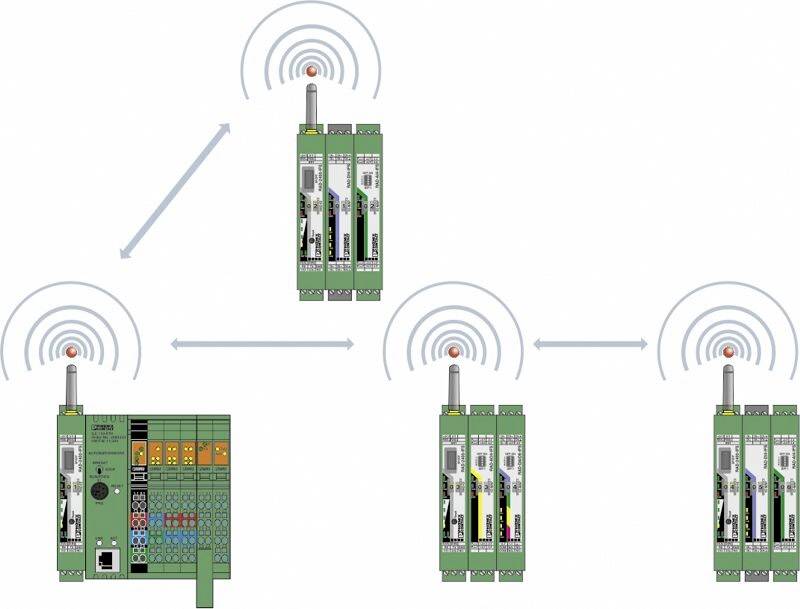

Flere grønne elektroniske enheder er forbundet trådløst via radiobølger, der udgår fra antenner. En enhed har desuden farverige stik.

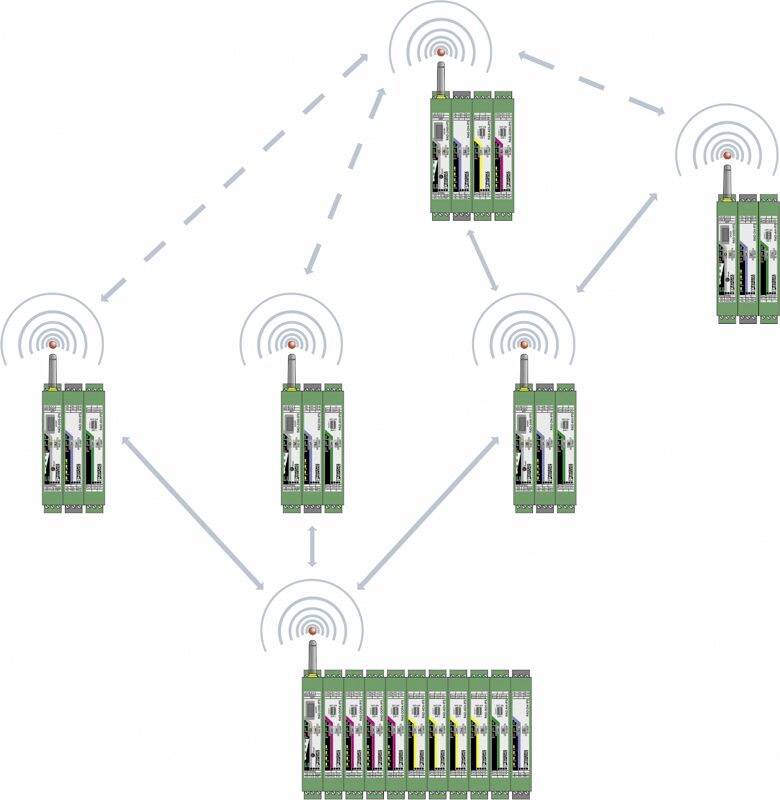

Billedet viser et trådløst netværk af kommunikationsenheder. Pile forbinder enhederne og angiver informationsstrømmen.
Elektrisk kredsløbsdiagram med elektroniske komponenter, forbindelser og betegnelser til en mikrocontroller. Viser ind- og udgangsstier.
Teknisk tegning af en enhed med dimensionerne 99 mm bredde og 114,5 mm højde. Sidevisningen viser en bredde på 17,5 mm.

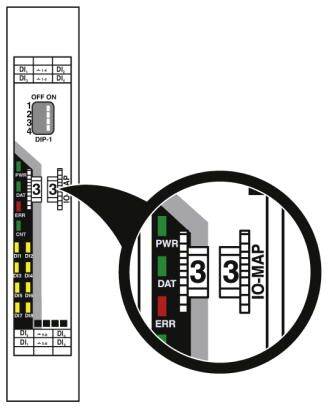

'Diagram over et IO-modul med fokus på DIP-switchen og indikatorlamperne PWR, DAT og ERR.'

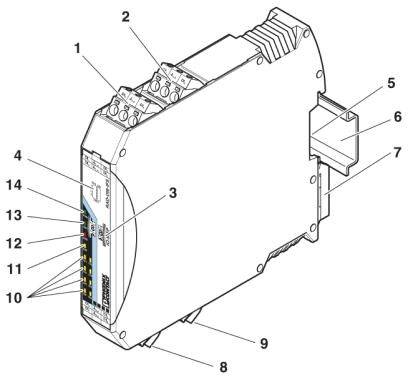

Elektronisk enhed med nummererede tilslutninger og komponenter. Perfekt til industrielle styringssystemer.

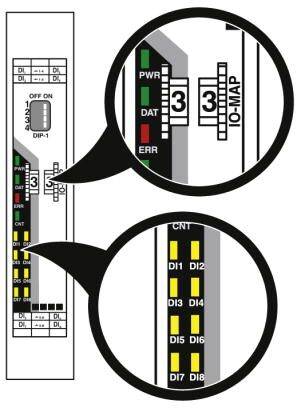

Et diagram viser forstørrede visninger af en elektronisk enhed. Øverst er PWR-, DAT- og ER-LED'er vist. Nederst er DI1 til DI8-tilslutningerne markeret.
'Illustration af en DIP-switch med fire kontakter, hvor anden og tredje kontakt er stillet til ON.'
1/10
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 17. nov.
Antal
Total (2.690,00 kr. / stk.r)
2.690,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskrivelse af modtagelsen: Digital modtagelse
  • Antal indgange: 8
  • Statusvisning: LED grøn (forsyningsspænding, PWR)
  • Monteringsposition: vilkårlig
  • Monteringsbemærkning: På standardskinne NS 35 iht. en 60715
  • Afisoleringslængde: 7 mm
  • Skruegevind M3
  • Tilsmudsningsgrad: 2
  • Overspændingskategori: II
  • Ledertværsnit fast min.: 0,2 mm²
  • Ledertværsnit fast maks.: 2,5 mm²
  • Ledertværsnit fleksibel min.: 0,2 mm²
  • Ledertværsnit fleksibel maks.: 2,5 mm²
  • Ledertværsnit AWG min. 24
  • Ledertværsnit AWG maks. 14
Produkttype

I/O-udvidelsesmodul

Type

RAD-DI8-IFS

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30.5 V/DC

Driftsspænding maks.

30.5 V/DC

H

113 mm

L

114.5 mm

Bredde

17.5 mm

IP20

Dim.

(L x B x H) 114.5 x 17.5 x 113 mm

Tilslutning

Skruetilslutning

Produc.-delnr.

2901539

Maks. omgivelsestemperatur

+70 °C

Min. omgivelsestemperatur

-40 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2225445 Phoenix Contact RAD-DI8-IFS 2901539 I/O-udvidelsesmodul

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225445 Phoenix Contact RAD-DI8-IFS 2901539 I/O-udvidelsesmodul

Beskrivelse

Udvidet temperaturområde -40 °C... 30 TIL +70 °C. Enkel moduludskiftning også under drift (hot-swap). 8 digitale indgange (0... 30,5 V DC). 2 impulsindgange (0...100 Hz). Nem ibrugtagning med et fingerhjul.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
