Name: Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundansmodul
Brand: Phoenix Contact
SKU: 2137230
Availability: BackOrder

Et sølvfarvet strømforsyningsmodul med ventilationsgitter, tilslutningsklemmer og kontrollamper på forsiden, industrielt design.

Principdiagram viser strømkreds med analog styring, OVP og forbindelser til ind- og udgang. Maksimalt 30 V AC/DC, 100 mA.

Skiftsymbol for en elektronisk kredsløb med analog styring og overbelastningsbeskyttelse, egnet til ≤30 V AC/DC, 100 mA.

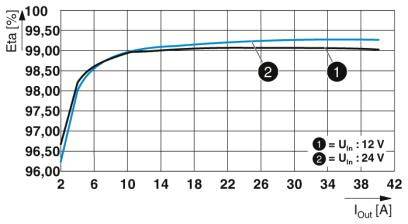

Diagrammet viser effektivitetskurven (Eta) for to spændinger (Un = 12V, Un = 24V) i forhold til udgangstrømmen (Iout) i ampere. Effektiviteten stiger ved lav strøm og stabiliserer sig.

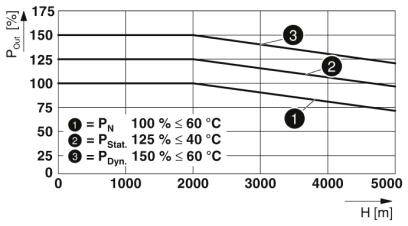

Diagrammet viser trykket 'P QM [%]' mod højden 'H [m]'. Tre kurver viser kravene til 'P N', 'P Stat.' og 'P Dyn.' ved forskellige temperaturer.

DIN-skinnemodul med indgangs- og udgangsstik. Mærkninger og LED-indikatorer for status. Dimensioner: 32 mm x 130 mm.

Teknisk tegning af et rektangulært objekt med mål: 131 bredde, 130 højde, 80 højde til venstre, 45 bredde forneden, 125 og 122 indvendigt.

1/7

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (1.090,00 kr. / stk.r)

1.090,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Bredde ved alternativ montering: 122 mm
Højde ved alternativ montering: 130 mm
Dybde ved alternativ montering: 35 mm
Beskyttelsesklasse: IP20
Omgivelsestemperatur (under drift) -40 °C... 70 °C (> 60 °C DERATING: 2,5 % /K)
Maks. till. Luftfugtighed (drift): ≤ 100 % (ved 25 °C, ingen kondensation)
Klimaklasse: 3K3 (iht. en 60721)
Tilsmudsningsgrad: 2
Opstillingshøjde: ≤ 5000 m (> 2000 m, tag højde for derating)

Produkttype: Redundansmodul

Indgangsspænding (max.): 26 V/DC

Indgangsspænding (min.): 8 V/DC

Udgangsspænding (maks.): 26 V/DC

Udgangsspænding (min.): 8 V/DC

Dim.: (B x H x T) 32 x 130 x 125 mm

Udgangsstrøm (detaljer): 40 A

Indgangsstrøm: 40 A

Vægt: 0.4 kg

Bredde: 32 mm

H: 130 mm

D: 125 mm

Type: QUINT4-S-ORING/12-24DC/1X40/+

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundansmodul

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundansmodul

Beskrivelse

Gennemgående redundans til forbrugeren. Permanent overvågning af indgangsspænding og afkoblingsstrækning. Energibesparelse med afkobling med MOSFET. Beskyttelse mod overspænding ved udgang via 30 V DC.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
