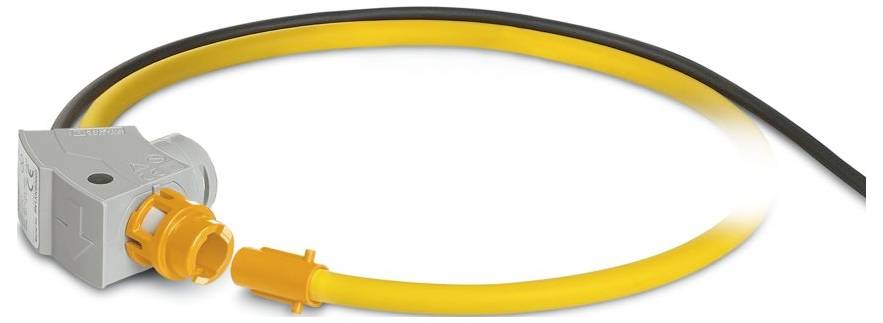

Phoenix Contact PACT RCP-D95 2904890 Rogowski spole Primærstrøm 4000 A Ledningsgennemføring Ø:95 mm 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
strømkonverter
- Primærstrøm 4000 A
- Ledningsgennemføring Ø 95 mm
Tekniske specifikationer
- Produktfamilie: Rogowski-spole
- Materiale, kabinet: PC
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C (målespole)
- Højde: < 2000 m.
- Standarder/bestemmelser: IEC 61010-2-030;IEC 61869-10
- Bemærk: Målespole
- Isolationsegenskaber: Isolationsegenskaber
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Generelt: Generelt
- Længde: 3 m
- Mærkning: UL 61010 Recognized
- UL, USA / Canada: UL, USA / Canada
- Diameter: 95 mm
- Frekvens: Frekvens
- Certifikat: CMIM-godkendt
- Signal: Signal
- Betegnelse: Målespole
- Isolering: Dobbelt isolering
- Mærkeisolationsspænding: 1000 V AC (rms Cat III);600 V AC (rms Cat IV)
- Prøvespænding 10,45 kV DC (60 sek.)
- Ledningsopbygning signalledning: 2 x 0,22 mm (signal (fortinnet); 1 x 0,22 mm (afskærmning (fortinnet)
- Indeholdt i sæt: 2904921 PACT RCP-4000A-1A-D95
- Målespole: Målespole
- Nøjagtighedsklasse 0,2 (IEC 61869-10: A1)
- Omformertype: Rogowski-spole
- Frekvensmåleområde: 40 Hz... 20000 Hz
- Strømtransformer
- Udgangssignal (ved 50 Hz): 100 mV (uden belastning, ved 1000 A)
- Udgangsspænding (i tomgang): VOUT = M * di/dt
- Udgangsspænding (sinusformet, i tomgang): 100 mV (VOUT = 2 * π * M * f * i (M = 0,318 μH | eksempel: Ved 50 Hz | i = 1000 A)
- Målespole i installeret tilstand: Målespole i installeret tilstand
- Signalledning: Signalledning
- Spolemateriale: Elastollan
- Beskyttelsesklasse målespole: IP54 (ikke evalueret af UL)
- Omgivelsestemperatur (under drift) (målespole): -30 °C... 80 °C (målespole)
- CMIM: CMIM
- Produkttype
Rogowski spole
- Primærstrøm
4000 A
- Ledningsgennemføring Ø
95 mm
- Type
PACT RCP-D95
- Indgangsstrøm
4000 A
- Målekategori
CAT IV 600 V
- H
300 mm
- L
300 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowski spole Primærstrøm 4000 A Ledningsgennemføring Ø:95 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowski spole Primærstrøm 4000 A Ledningsgennemføring Ø:95 mm 1 stk
Beskrivelse
Rogowski-spole med længde 300 mm. Diameteren af målespole i installeret tilstand er 95 mm. Rogowski-spole bruges til AC-strømmåling af strømskinner og stærkstrømskabler.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
