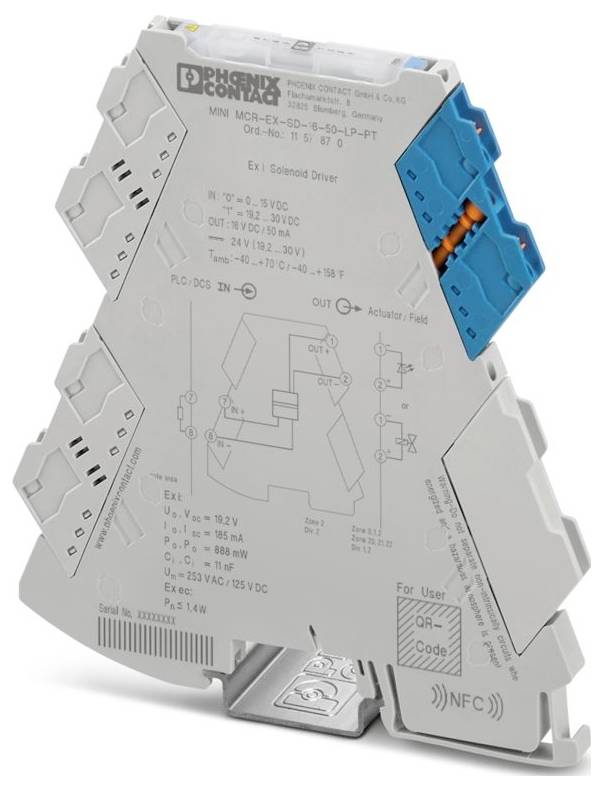

Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Ventilstyringsbyggesten 1 stk
Produkttype
Ventilstyringsbyggesten
Indgangssignal maks. (strøm)
50 mA
Indgangssignal maks. (spænding)
30 V
Type
MINI MCR-EX-SD-16-50-LP-PT
Dim.
(L x B x H) 119.2 x 6.2 x 109.81 mm
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: MINI analog Pro
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm² (med kabelsko);0,14 mm² ... 2,5 mm² (uden kabelsko)
- Ledertværsnit AWG: 24... 12 (fleksibel)
- Bredde: 6,2 mm
- Højde: 109,81 mm
- Dybde: 119,2 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 49 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: GB/T 3836.1; GB/T 3836.3;GB/T 3836.4
- Overspændingskategori: II (≤ 5000 m)
- Tilsmudsningsgrad: 2 (≤ 5000 m)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Afisoleringslængde: 10 mm
- Maks. Indre induktans Li: Ubetydelig
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: [Ex ia mA] i;[ex ia GA] IIC;[ex ia da] IIIC;ex ec [ia GA] IIC GC T4
- UL, USA / Canada: UL, USA / Canada
- Udgangsspænding: ≥ 10,7 V DC (50 mA)
- Forsyningsspændingsområde: Sløjfestrøm, ekstern forsyning ikke nødvendig
- CE: CE
- Certifikat: DNV 23.0189 X.
- Kortslutningssikker: Ja
- Elektromagnetisk kompatibilitet: Testet i henhold til følgende standarder og forskrifter: EN 61326-1 anvendelse i industrien, NAMUR NE 21
- Signal-støjforhold: Støjudstråling
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- INMETRO: INMETRO
- Støjimmunitet: IEC/en 61326-3-2
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Forsyning: Forsyning
- Isolering: Dobbelt/forstærket isolering
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: B
- HUMIDITY: B
- Vibration: A
- EMC: A.
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Mærkeisolationsspænding: 162 Veff (indgang/udgang)
- Prøvespænding 2,5 kV AC (50 Hz, 60 s)
- Sikkerhedsdata: Sikkerhedsdata
- Maks. Udgangsspænding UO: 19,2 V
- Maks. Udgangsstrøm IO: 185 mA
- Maks. Udgangseffekt Po: 888 mW
- Sikkerhedstekniske maksimumspænding: 253 V AC (≤ 2000 m);125 V DC (≤ 2000 m);121 V AC (> 2000 m ... 3000 m);110 V DC (> 2000 m ... 3000 m);33 V AC/DC (> 3000 m ... 4000 m);33 V AC/DC (> 4000 m ... 5000 m)
- CCC / Kina-ex: CCC / Kina-ex
- GB-standard: GB-standard
- Antal udgange: 1
- Galvanisk adskillelse: Galvanisk adskillelse
- Effektforbrug: <1,4 W
- Signal: Spænding: Signal: Spænding
- Antal indgange: 1
- Indgangssignal spænding 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)
- Ex-installation (EPL): GC;div. 2
- Galvanisk adskillelse indgang/udgang IEC/en 60079-11: Galvanisk adskillelse indgang/udgang IEC/en 60079-11
- Ex i-strømkredse (EPL): GA;da;mA;div. 1
- Maks. Indvendig kapacitet CI: 11 nF
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- IIA (enkelt strømkreds): Maks. ydre induktans Lo / maks. ydre kapacitet Co: 7 mH / 6,1 µF
- IIB/IIIC (enkelt kredsløb): Maks. induktans Lo / maks. ydre kapacitet Co: 4 mH / 1,53 µF
- IIC (enkelt strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 0,8 mH / 240 nF
- I (enkelt strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 10 mH / 8,7 µF
- Højdeområde: > 4000 m ... 5000 m
- Strømbegrænsning: > 50 mA
- Reaktionstid < 50 ms
- Tomgangsspænding > 16 V DC
- Galvanisk adskillelse indgang/udgang IEC/en 60079-7: Galvanisk adskillelse indgang/udgang IEC/en 60079-7
- Udgangsmodstand: ≥ 103 Ω (indre modstand Ri)
- Højdeanvendelsesområde (IEC/en 61010-1): Højdemeanvendelsesområde (IEC/en 61010-1)
- Højdeanvendelsesområde (IEC/en 60079-11): Højdemeanvendelsesområde (IEC/en 60079-11)
- Højdeanvendelsesområde (IEC/en 60079-7): Højdemeanvendelsesområde (IEC/en 60079-7)
- Galvanisk adskillelse indgang/udgang IEC/en 61010-1: Galvanisk adskillelse indgang/udgang IEC/en 61010-1
- Type
MINI MCR-EX-SD-16-50-LP-PT
- Produkttype
Ventilstyringsbyggesten
- Indgangssignal maks. (strøm)
50 mA
- Indgangssignal maks. (spænding)
30 V
- Dim.
(L x B x H) 119.2 x 6.2 x 109.81 mm
- Tilslutning
Push-in-fjederkrafttilslutning
- Udgangssignal (spænding)
≥ 10.7 V DC (50 mA)
- Udgangssignal (strøm)
185 mA
- Indgangssignal (spænding)
19.2 V DC ... 30 V DC
- Indgangssignal (strøm)
50 mA
- Indhold
1 stk
- Bredde
6.2 mm
- H
109.81 mm
- L
119.2 mm
- Maks. omgivelsestemperatur
49 °C
- Min. omgivelsestemperatur
-40 °C
- Forsyningsspænding U(B)
schleifengespeist. keine externe Versorgung notwendig
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.14 mm²
- Tværsnit fast (min. )
0.2 mm²
- D
119.2 mm
IP20
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Ventilstyringsbyggesten 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Ventilstyringsbyggesten 1 stk
Beskrivelse
Ex i-ventilstyremodul til styring af ex i-magnetventiler i ex-området. Tomgangsspænding: 16 V DC, strømbegrænsning: 50 mA, standardkonfiguration, loop-Powered, Safety Integrity Level (SIL, IEC 61508): 3, push-in-tilslutning
