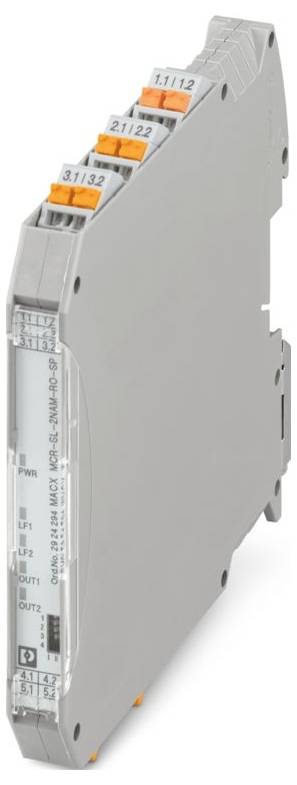

Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Fordelerlydforstærker 1 stk
Produkttype
Fordelerlydforstærker
Type
MACX MCR-SL-2NAM-RO-SP
Dim.
(L x B x H) 113.7 x 12.5 x 107.9 mm
Tilslutning
Push-in-fjederkrafttilslutning
Udgangssignal (spænding)
250 V AC; 120 V DC; 30 V DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: MACX analog
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14;24 ... 22 (Twin-kabelsko uden plastmuffe);20... 16 (Twin kabelsko med plastmuffe)
- Bredde: 12,5 mm
- Højde: 107,9 mm
- Dybde: 113,7 mm
- Farve: Grå (RAL 7042).
- Materiale kabinet: PA 6.6-FR
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (ikke vurderet af UL)
- Omgivelsestemperatur (under drift) -40 °C... 42 °C;-40 °C... 49 °C (derating)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m (de tekniske data vedrører højdeanlæg ≤ 2000 m over NN. For højder >2000 m over NN, se datablad.)
- Standarder/bestemmelser: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
- Bemærk: Desuden en 61326-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Afisoleringslængde: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: 2Ex ec NC IIC T4 GC
- UL, USA / Canada: UL, USA / Canada
- Maksimal tabseffekt ved nominel betingelse: < 1 W.
- Tabseffekt < 1 W.
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC
- CE: CE
- Certifikat: BY/112 02.01 TP012 103.01 00078
- Signal: Signal
- Koblingsfrekvens ≤ 20 Hz (uden belastning)
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Signal-støjforhold: Støjudstråling
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- INMETRO: INMETRO
- Støjimmunitet: EN 61000-6-2;en 61326
- KOBLINGSSPÆNDING: MAKS. 250 V AC (2 A); 120 V DC (0,2 A); 30 V DC (2 A)
- Statusvisning: Led grøn (forsyningsspænding);LED gul (koblingstilstand);LED rød (ledningsfejl)
- Benævnelse: Ledningsbårne forstyrrelser
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Anvendelse: Digital IN
- Forsyning: Forsyning
- Strømforbrug maks. 35 mA (24 V DC)
- Antal kanaler: 0
- Kortslutningsstrøm 8 mA
- Isolering: Sikker adskillelse
- Kontaktudførelse: 1 sluttekontakt pr. kanal
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: B
- HUMIDITY: B
- Vibration: A
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Mærkeisolationsspænding: 60 V AC/DC (forsyning, indgang / udgang)
- Prøvespænding 2,5 kV AC (50 Hz, 60 s)
- Ledertværsnit fleksibel (2 ledere med samme tværsnit): 0,25 mm²... 0,34 mm² (Twin-kabelsko uden plastmuffe);0,5 mm²... 1,5 mm² (Twin-kabelsko med plastmuffe)
- Sikkerhedsdata: Sikkerhedsdata
- Data: Data
- Funktionalitet: Funktionalitet
- Kontaktmateriale: AgSnO2, hårdtforgyldt
- CCC / Kina-ex: CCC / Kina-ex
- GB-standard: GB-standard
- Antal udgange: 2
- Safety Integrity Level (SIL): 2
- Nominel forsyningsspænding: 24 V DC -20 % ... +25 %
- Galvanisk adskillelse 3-vejs-adskillelse
- Effektforbrug: < 1 W
- Dybde NS 35/7,5: 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
- Konfiguration: DIP-afbryder
- Antal indgange: 2
- Kobling: Relæ: Kobling: Relæ
- Ex-installation (EPL): GC;div. 2
- EAC ex EAC ex
- Evalueringskriterium A
- Galvanisk adskillelse indgang/udgang IEC/en 60079-11: Galvanisk adskillelse indgang/udgang IEC/en 60079-11
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Sikkerhedstekniske data: IEC 61508 - Low-Demand: Sikkerhedstekniske data: IEC 61508 - Low-Demand
- Systematic Capability: Systematic Capability
- Højde (≤ 2000 m): Højde (≤ 2000 m)
- Højde (≤ 3000 m): Højde (≤ 3000 m)
- Højdeområde: > 4000 m ... 5000 m
- Højde (≤ 4000 m): Højde (≤ 4000 m)
- Højde (≤ 5000 m): Højde (≤ 5000 m)
- Tomgangsspænding 8 V DC
- Registrering af ledningsfejl: < 0,05 mA... 0,35 mA (ledningsbrud),< 100 Ω ... 360 Ω (kortslutning);kan til-/frakobles via DIP-kontakt
- Galvanisk adskillelse indgang/forsyning, bæreskinner busforbinder IEC/en 60079-11: Galvanisk adskillelse indgang/forsyning, bæreskinner busforbinder IEC/en 60079-11
- Galvanisk adskillelse indgang/forsyning, bæreskinner busforbinder IEC/en 61010-1: Galvanisk adskillelse indgang/forsyning, bæreskinner busforbinder IEC/en 61010-1
- Galvanisk adskillelse udgang 1/udgang 2/indgang, forsyning, bæreskinner busforbinder IEC/en 61010-1: Galvanisk adskillelse udgang 1/udgang 2/indgang, forsyning, bæreskinner busforbinder IEC/en 61010-1
- Galvanisk adskillelse udgang 1/udgang 2/indgang/forsyning, bæreskinner busforbinder: Galvanisk adskillelse udgang 1/udgang 2/indgang/forsyning, bæreskinner busforbinder
- Signal: NAMUR: Signal: NAMUR
- Anvendelige indgangskilder: NAMUR-tilnærmede initiatorer (IEC/en 60947-5-6);spændingsfrie omskifterkontakter;modstandstilkoblede omskifterkontakter
- Skiftetærskel "0"-signal strøm: < 1,2 mA (spærring)
- Koblingstærskel "1"-signal strøm: > 2,1 mA (ledende)
- Hysterese: < 0,2 mA
- Koblingseffekt: Maks. 500 VA
- Anbefalet mindstebelastning: 5 V / 10 mA
- EAC ex EAC ex
- Type
MACX MCR-SL-2NAM-RO-SP
- Produkttype
Fordelerlydforstærker
- Dim.
(L x B x H) 113.7 x 12.5 x 107.9 mm
- Tilslutning
Push-in-fjederkrafttilslutning
- Udgangssignal (spænding)
250 V AC; 120 V DC; 30 V DC
- Udgangssignal (strøm)
2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)
- Indgangssignal (spænding)
8 V DC
- Indhold
1 stk
- Konfiguration
DIP-Schalter
- Bredde
12.5 mm
- H
107.9 mm
- L
113.7 mm
- Maks. omgivelsestemperatur
49 °C
- Min. omgivelsestemperatur
-40 °C
- Forsyningsspænding (num.)
24 V/DC
- Forsyningsspænding U(B)
19.2 V DC ... 30 V DC
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.2 mm²
- Tværsnit fast (min. )
0.2 mm²
- D
113.7 mm
IP20
- Koblingsspænding
250 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Fordelerlydforstærker 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Fordelerlydforstærker 1 stk
Beskrivelse
NAMUR-isolationsforstærker, 2-kanals til drift af berøringsløse initiatorer og kontakter. Signalerne overføres via relæudgange (sluttekontakt) til styringsniveauet. Registrering af ledningsfejl, galvanisk 3-vejs-adskillelse, SIL 2, push-in-tilslutning.
