Name: Phoenix Contact IL EC BK-PAC 2702507 Buskobler 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

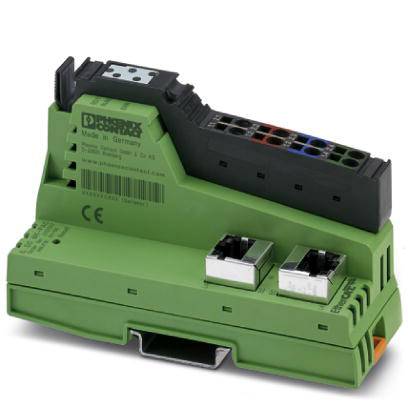

En grøn elektronisk enhed med stikforbindelser og en sort øvre del, egnet til brug i tavleinstallationer.

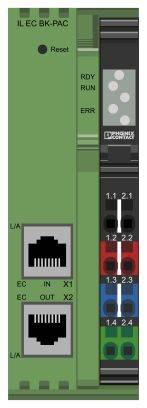

Et grønt elektronisk modul med to Ethernet-porte i bunden. Øverst er der statuslamper for 'RDY', 'RUN' og 'ERR'.

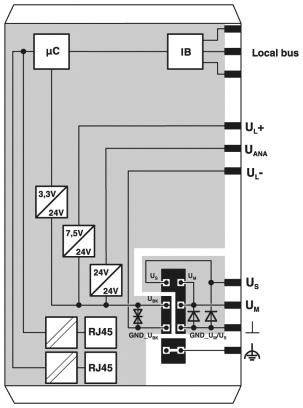

Principdiagram for et elektronisk modul med mikrocontroller, flere RJ45-stik og 24V strømforsyning, viser forbindelser og busledning.

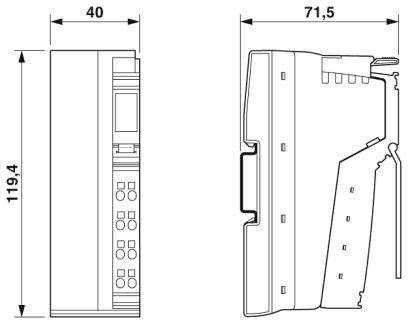

Teknisk tegning af en enhed med dimensioner: Højde 119,4, bredde 40 og dybde 71,5. Front- og sidevisning af enheden.

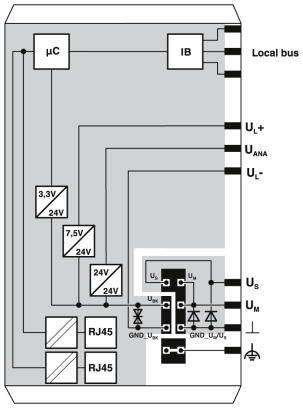

Principdiagram for et elektronisk modul med forskellige tilslutninger, herunder RJ45-stik, mikrocontroller ('µC') og en busforbindelse.

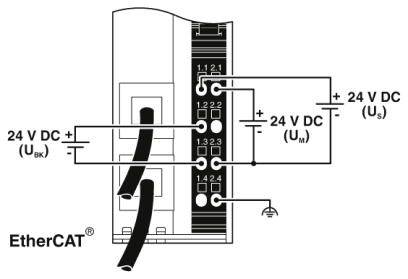

Principdiagrammet viser strømtilslutninger for 24 V DC på en enhed med EtherCAT-grænseflade. Forbindelserne er tydeligt markeret med U_BK, U_M og U_S.

1/6

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

Antal

stk.

Total (2.190,00 kr. / stk.r)

2.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Farve: Grøn.
Nettovægt: 169 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Overførselshastighed 100 Mbit/s (fuld-duplex)
Effektforbrug: Typ. 1,7 W (enhed i alt)

Produkttype: Buskobler

Type: IL EC BK-PAC

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 24 V/DC

H: 119.4 mm

L: 71.5 mm

Bredde: 40 mm

: IP20

Dim.: (L x B x H) 71.5 x 40 x 119.4 mm

Tilslutning: RJ45, autonegotiation

Maks. strømforbrug: 70.6 mA

Produc.-delnr.: 2702507

Montage: Bæreskinne

Maks. omgivelsestemperatur: +55 °C

Min. omgivelsestemperatur: -25 °C

Spændingslogik UL: 24 V/DC

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Driftsspænding

Produc.-delnr.

Produkttype

Phoenix Contact AXC F IL ADAPT 1020304 PLC-udvidelsesmodul 24 V/DC

Artikel nr.:2208975

Levering tirs. 10. nov.

Conrad Electronic

24 V/DC

1020304

PLC-udvidelsesmodul

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.290,00 kr.^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC-udvidelsesmodul 24 V/DC

Artikel nr.:2209737

Levering tirs. 10. nov.

Conrad Electronic

24 V/DC

2403115

PLC-udvidelsesmodul

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.390,00 kr.^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentralt I/O-apparat

Artikel nr.:2209865

Levering ons. 20. jan. 2027

Conrad Electronic

2702660

Decentralt I/O-apparat

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.490,00 kr.^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentralt I/O-apparat

Artikel nr.:2209863

Levering ons. 3. mar. 2027

Conrad Electronic

2702658

Decentralt I/O-apparat

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.190,00 kr.^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentralt I/O-apparat 24 V/DC

Artikel nr.:2209864

Levering ons. 3. mar. 2027

Conrad Electronic

24 V/DC

2702659

Decentralt I/O-apparat

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.290,00 kr.^*

Phoenix Contact AXL F BK PB XC 2702463 Buskobler 24 V/DC

Artikel nr.:2209838

Levering tirs. 10. nov.

Conrad Electronic

24 V/DC

2702463

Buskobler

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.590,00 kr.^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskobler 24 V/DC

Artikel nr.:2209746

Levering tirs. 10. nov.

Conrad Electronic

24 V/DC

2403869

Buskobler

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.790,00 kr.^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-modul 5 V/DC

Artikel nr.:2209792

Levering man. 5. apr. 2027

Conrad Electronic

5 V/DC

2701226

I/O-modul

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.490,00 kr.^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-modul 5 V/DC

Artikel nr.:2208989

Levering tirs. 10. nov.

Conrad Electronic

5 V/DC

1027904

I/O-modul

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.590,00 kr.^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-modul 5 V/DC

Artikel nr.:2208901

Levering tirs. 10. nov.

Conrad Electronic

5 V/DC

1004925

I/O-modul

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.190,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buskobler 24 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buskobler 24 V/DC

Beskrivelse

2 RJ45-tilslutninger Automatisk adressering. Illustration af stationen som modulært EtherCAT®-apparat ved hjælp af Modular Device Profile (MDP). Acyklisk datakommunikation (mailbox-protokoller). Understøttelse af SafetyBridge V3. Firmware-opdatering-kompatibel.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
