Name: Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline-klemme 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209881
Availability: BackOrder

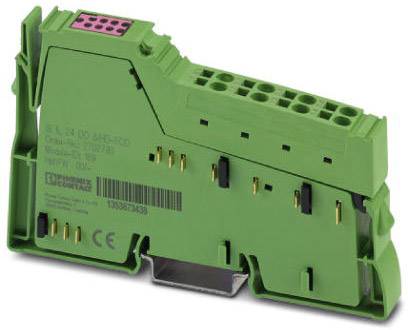

Grøn elektronisk komponent med flere tilslutningspunkter, egnet til industriel styrings- og kontrolteknologi. CE-mærkning synlig.

Grøn spilleplade med en rød zone øverst. Nummererede felter fra 1 til 8. Nederst felter med dobbeltfunktion til spillebrikker.

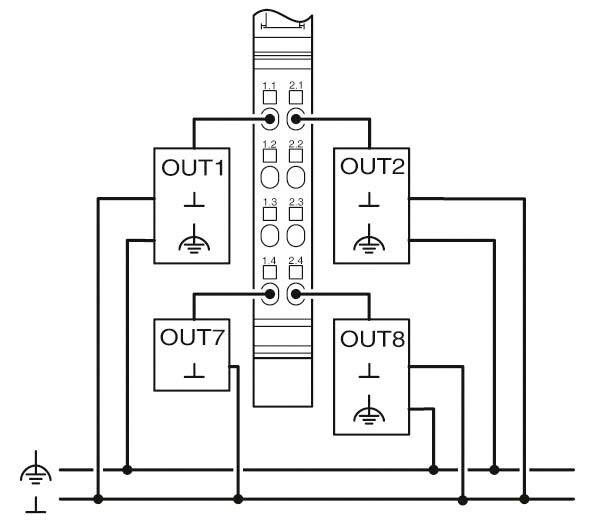

Strømskemaet viser en vertikal bjælke med forbindelser til fire udgange: OUT1, OUT2, OUT7, OUT8. Jordsymbol i nederste venstre hjørne.

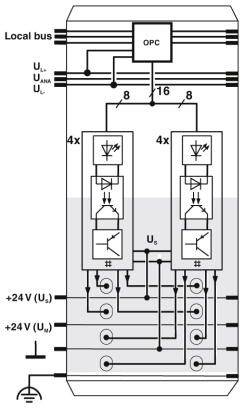

Principdiagram for en elektrisk kredsløb med to parallelle moduler, hver udstyret med LED'er, dioder og tilslutninger, mærket med spændingsværdier.

Teknisk tegning af en profil med dimensionerne 119,8 mm bredde og 71,5 mm højde.

1/5

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (550,00 kr. / stk.r)

550,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsekobling: Beskyttelse mod overbelastning, kortslutningsbeskyttelse af udgange Z-diode i udgangs-chip
Farve: Grøn.
Nettovægt: 84 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Antal udgange: 8
Afisoleringslængde: 8 mm
Ledertværsnit fast min.: 0,08 mm²
Ledertværsnit fast maks.: 1,5 mm²
Ledertværsnit fleksibel min.: 0,08 mm²
Ledertværsnit fleksibel maks.: 1,5 mm²
Ledertværsnit AWG min. 28
Ledertværsnit AWG maks. 16
Overførselshastighed 500 kbit/s.
Effektforbrug: Maks. 0,62 W

Produkttype: Inline-klemme

Type: IB IL 24 DO 8/HD-ECO

Antal udgange: 8 x

Udgangssignal strøm: 500 mA

Maks. udgangsstrøm per kanal: 500 mA

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Udgangssignal spænding: 24 V

Driftsspænding: 7.5 V/DC

H: 119.8 mm

L: 71.5 mm

Bredde: 12.2 mm

: IP20

Dim.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Forbindelsesteknik: 1-leder

Tilslutning: Trækfjedertilslutning

Maks. strømforbrug: 45 mA

Produc.-delnr.: 2702793

Montage: Bæreskinne

Maks. omgivelsestemperatur: +55 °C

Min. omgivelsestemperatur: 0 °C

Spændingslogik UL: 7.5 V/DC

Serie: ECO

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Produc.-delnr.

Produkttype

Driftsspænding

Phoenix Contact AXC F IL ADAPT 1020304 PLC-udvidelsesmodul 24 V/DC

Artikel nr.:2208975

Levering tirs. 17. nov.

Conrad Electronic

1020304

PLC-udvidelsesmodul

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.290,00 kr.^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC-udvidelsesmodul 24 V/DC

Artikel nr.:2209737

Levering tirs. 17. nov.

Conrad Electronic

2403115

PLC-udvidelsesmodul

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.390,00 kr.^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentralt I/O-apparat

Artikel nr.:2209865

Levering ons. 27. jan. 2027

Conrad Electronic

2702660

Decentralt I/O-apparat

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.490,00 kr.^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentralt I/O-apparat

Artikel nr.:2209863

Levering ons. 10. mar. 2027

Conrad Electronic

2702658

Decentralt I/O-apparat

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.190,00 kr.^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentralt I/O-apparat 24 V/DC

Artikel nr.:2209864

Levering ons. 10. mar. 2027

Conrad Electronic

2702659

Decentralt I/O-apparat

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.290,00 kr.^*

Phoenix Contact AXL F BK PB XC 2702463 Buskobler 24 V/DC

Artikel nr.:2209838

Levering tirs. 17. nov.

Conrad Electronic

2702463

Buskobler

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.590,00 kr.^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskobler 24 V/DC

Artikel nr.:2209746

Levering tirs. 17. nov.

Conrad Electronic

2403869

Buskobler

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.790,00 kr.^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-modul 5 V/DC

Artikel nr.:2209792

Levering fre. 9. apr. 2027

Conrad Electronic

2701226

I/O-modul

5 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.490,00 kr.^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-modul 5 V/DC

Artikel nr.:2208989

Levering tirs. 17. nov.

Conrad Electronic

1027904

I/O-modul

5 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.590,00 kr.^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-modul 5 V/DC

Artikel nr.:2208901

Levering tirs. 17. nov.

Conrad Electronic

1004925

I/O-modul

5 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.190,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline-klemme 7.5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline-klemme 7.5 V/DC

Beskrivelse

8 digitale udgange. Tilslutning af aktuatorer i 1-leder-teknik. Nominel strøm pr. udgang: 500 mA. Samlet strøm på klemmen: 4 A. Kortslutnings- og overbelastningsbeskyttede udgange. Diagnose- og statusindikatorer.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
