Name: Phoenix Contact IB IL 24 DO 4/EF-PAC 2701009 Inline-klemme 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209783
Availability: BackOrder

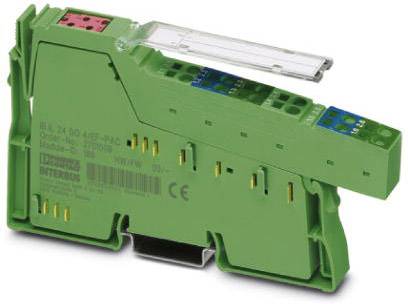

En grøn, rektangulær elektronisk enhed med røde og blå stikforbindelser, muligvis en klemme eller et modul.

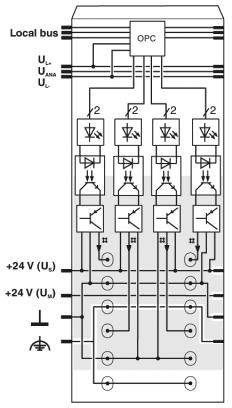

Et elektrisk kredsløbsdiagram viser en elektrisk kreds med en lokal bus, OPC-enhed, jævnstrømsforsyning +24 V samt flere relæer og dioder.

En 'Timetable' med farvekodet kolonner viser en timeplan med blokke for forskellige undervisningsfag og -tidspunkter.

Teknisk tegning af en komponent med dimensioner: Bredde 140,5 mm, dybde 119,8 mm, højde 71,5 mm.

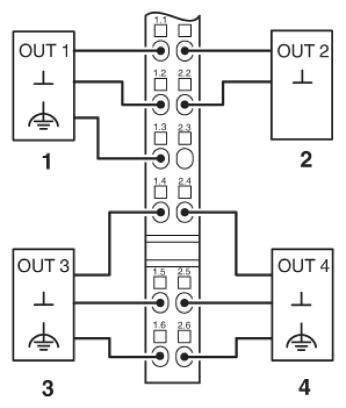

Principdiagram over et elektroteknisk system med fire udgange (UD 1-4). Forbindelser og nummerering af tilslutninger er synlige.

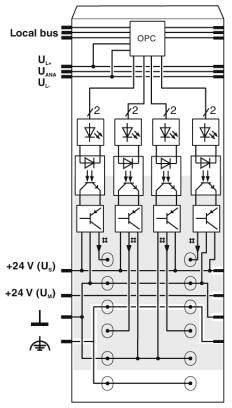

Principdiagram for et elektrisk system med forskellige elektriske komponenter og forbindelser, forbundet via lokalt busnetværk.

1/6

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (750,00 kr. / stk.r)

750,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsekobling: Beskyttelse mod overbelastning, kortslutningsbeskyttelse af udgange Z-diode i udgangs-chip
Farve: Grøn.
Nettovægt: 66 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Antal udgange: 4
Overførselshastighed 500 kbit/s.

Produkttype: Inline-klemme

Type: IB IL 24 DO 4/EF-PAC

Antal udgange: 4 x

Udgangssignal strøm: 500 mA

Maks. udgangsstrøm per kanal: 500 mA

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Udgangssignal spænding: 24 V

Driftsspænding: 7.5 V/DC

H: 140.5 mm

L: 71.5 mm

Bredde: 12.2 mm

: IP20

Dim.: (L x B x H) 71.5 x 12.2 x 140.5 mm

Forbindelsesteknik: 3-leder

Tilslutning: Inline-dataveksler

Maks. strømforbrug: 44 mA

Produc.-delnr.: 2701009

Montage: Bæreskinne

Maks. omgivelsestemperatur: +55 °C

Min. omgivelsestemperatur: -25 °C

Spændingslogik UL: 7.5 V/DC

UKCA: Ja
