Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline-klemme 7.5 V/DC

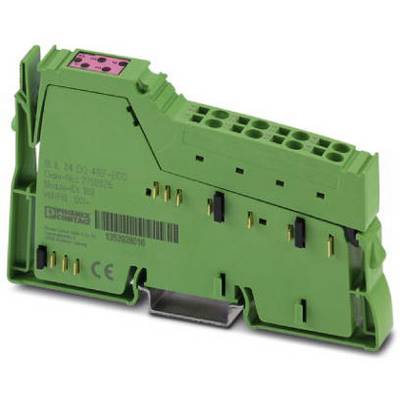

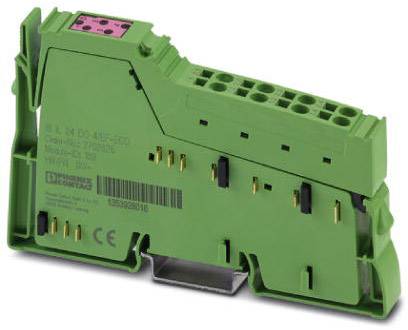

Grønt elektrisk modul med forskellige tilslutninger og stik, muligvis et tavletilbehør, med påtrykt tekst og stregkode.

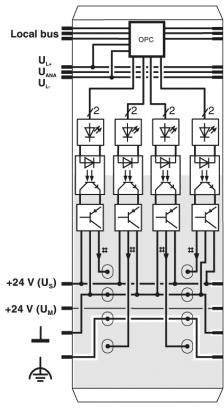

Koblingsskema for en elektrisk kredsløb med relæer, dioder og forbindelser. Mærkater som 'Lokalbus' og '+24 V' er synlige.
Grøn styringshendel med knækrække fra 1 til 14, arrangeret i grupper af fire. Øverst et rødt felt med tal 1 til 4 og teksten 'RESET'.
Kredsløbsdiagram for en elektronisk komponent med tre udgange (OUT01, OUT02, OUT03) forbundet med jordforbindelser (GND).

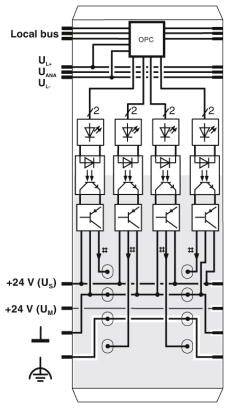

Diagrammet viser et kredsløbsdesign med flere relæer, dioder og tilslutninger. De mærkede forbindelser omfatter '+24 V (Uᴐ)' og '+24 V (Uᴍ)'.
Tværsnit af en teknisk komponent med dimensionerne 119,8 mm og 71,5 mm. Viser åbninger og strukturelle detaljer.
1/6
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering ons. 30. dec.
Antal
Total (590,00 kr. / stk.r)
590,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskyttelsekobling: Beskyttelse mod overbelastning, kortslutningsbeskyttelse af udgange Z-diode i udgangs-chip
  • Farve: Grøn.
  • Nettovægt: 83,85 g
  • BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Antal udgange: 4
  • Afisoleringslængde: 8 mm
  • Ledertværsnit fast min.: 0,08 mm²
  • Ledertværsnit fast maks.: 1,5 mm²
  • Ledertværsnit fleksibel min.: 0,08 mm²
  • Ledertværsnit fleksibel maks.: 1,5 mm²
  • Ledertværsnit AWG min. 28
  • Ledertværsnit AWG maks. 16
  • Overførselshastighed 500 kbit/s.
  • Effektforbrug: Maks. 0,33 W
Produkttype

Inline-klemme

Type

IB IL 24 DO 4/EF-ECO

Antal udgange

4 x

Udgangssignal strøm

500 mA

Maks. udgangsstrøm per kanal

500 mA

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Udgangssignal spænding

24 V

Driftsspænding

7.5 V/DC

H

119.8 mm

L

71.5 mm

Bredde

12.2 mm

IP20

Dim.

(L x B x H) 71.5 x 12.2 x 119.8 mm

Forbindelsesteknik

3-leder

Tilslutning

Trækfjedertilslutning

Maks. strømforbrug

44 mA

Produc.-delnr.

2702825

Montage

Bæreskinne

Maks. omgivelsestemperatur

+55 °C

Min. omgivelsestemperatur

0 °C

Spændingslogik UL

7.5 V/DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline-klemme 7.5 V/DC

Datablad 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline-klemme 7.5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline-klemme 7.5 V/DC

Beskrivelse

4 digitale udgange Tilslutning af aktuatorer i 2- og 3-leder-teknik. Nominel strøm pr. udgang: 500 mA. Samlet strøm på klemmen: 2 A. Kortslutnings- og overbelastningsbeskyttede udgange. Diagnose- og statusindikatorer.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
