Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Inline-klemme 7.5 V/DC

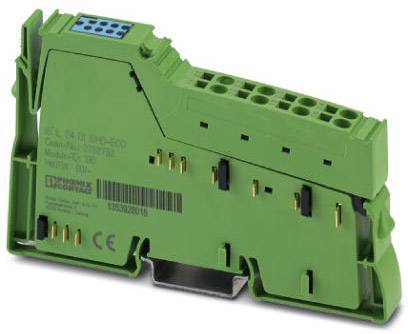

En grøn elektrisk komponent med flere tilslutninger og stikforbindelser, muligvis et modul til elektrisk forbindelse.

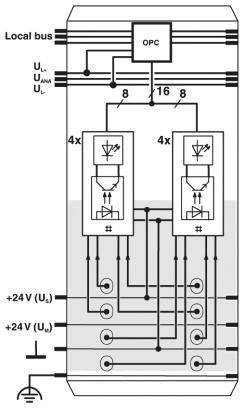

Diagrammet viser et elektronisk kredsløbssystem med to grupper af fire dioder, som er forbundet med en lokal bus og OPC.
Et blåt rektangel med hvide tal fra 0 til 9 i to rækker. Nedenunder et sort felt med det grønne ord 'ECONOMY'.

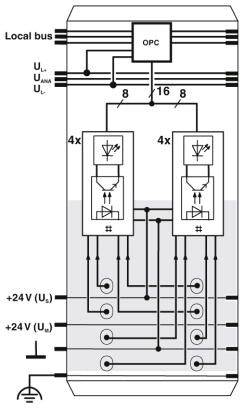

Principdiagram for en elektrisk kredsløb med fire sensorer, to kontrollamper og kabelforbindelser. Mærkninger: 'Lokalt bus', 'OPC', '+24 V (U₀)'.

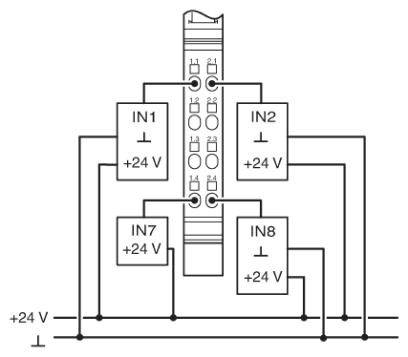

Principdiagram for en elektrisk styring med fire indgange (IN1, IN2, IN7, IN8), alle forbundet med '+24 V', kablet til en central enhed.
Teknisk tegning af en komponent med dimensioner. Bredde: 119,8 mm, Højde: 71,5 mm. Viser indre struktur og fastgørelsespunkter.
1/6
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 17. nov.
Antal
Total (459,00 kr. / stk.r)
459,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskrivelse af modtagelse: En 61131-2 type 1 og 3
  • Antal indgange: 8
  • Indgangsspændingsområde \"0\"-signal: -3 V DC ... 5 V DC
  • Indgangsspændingsområde \"1\"-signal: 11 V DC ... 30 V DC
  • Farve: Grøn.
  • Nettovægt: 83,38 g
  • BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Afisoleringslængde: 8 mm
  • Ledertværsnit fast min.: 0,08 mm²
  • Ledertværsnit fast maks.: 1,5 mm²
  • Ledertværsnit fleksibel min.: 0,08 mm²
  • Ledertværsnit fleksibel maks.: 1,5 mm²
  • Ledertværsnit AWG min. 28
  • Ledertværsnit AWG maks. 16
  • Overførselshastighed 500 kbit/s.
  • Effektforbrug: Maks. 0,25 W (til UL)
Produkttype

Inline-klemme

Type

IB IL 24 DI 8/HD-ECO

Antal digitale indgange max.

8

Antal indgange max.

8

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Driftsspænding

7.5 V/DC

H

119.8 mm

L

71.5 mm

Bredde

12.2 mm

IP20

Dim.

(L x B x H) 71.5 x 12.2 x 119.8 mm

Forbindelsesteknik

1-leder

Tilslutning

Trækfjedertilslutning

Maks. strømforbrug

30 mA

Produc.-delnr.

2702792

Montage

Bæreskinne

Reaktionstid

1 ms

Maks. omgivelsestemperatur

+55 °C

Min. omgivelsestemperatur

0 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Inline-klemme 7.5 V/DC

Datablad 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Inline-klemme 7.5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 Inline-klemme 7.5 V/DC

Beskrivelse

8 digitale indgange Tilslutning af sensorerne med 1-leder-teknik.
