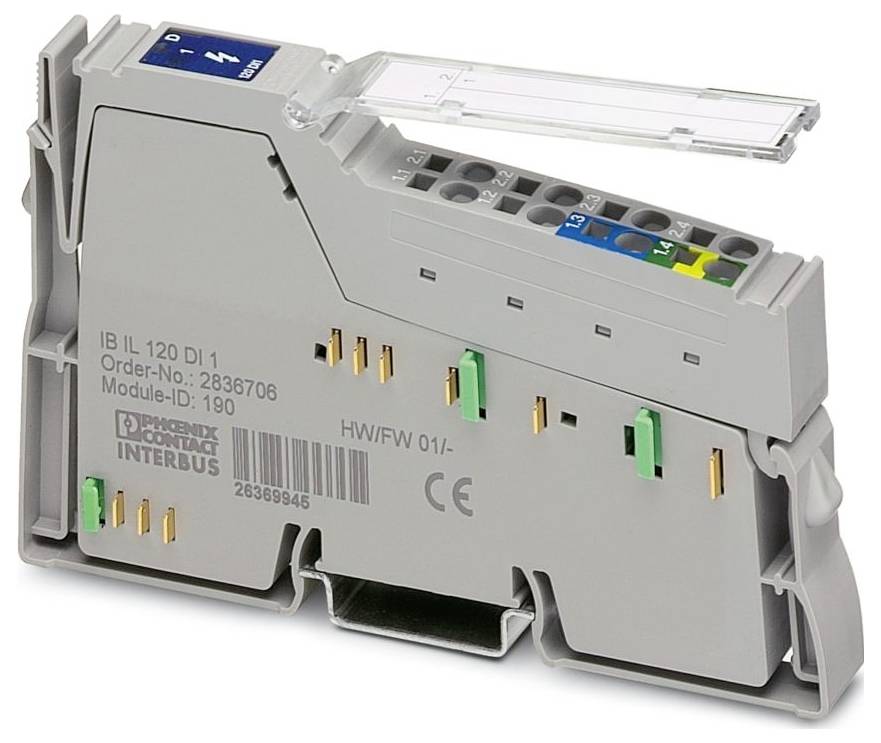

Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalmodul 120 V/AC, 7.5 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: inline
- Konstruktion: modulær
- Tilslutning: Trækfjedertilslutning
- Ledertværsnit fleksibelt: 0,08 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,08 mm²... 1,5 mm²
- Ledertværsnit AWG: 28... 16
- Bredde: 12,2 mm
- Højde: 119,8 mm
- Dybde: 71,5 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 55 °C
- Omgivelsestemperatur (opbevaring/transport): -25 °C ... 85 °C
- Monteringstype: Bæreskinnemontering
- Tilladt luftfugtighed (drift): 75 % ... 85% (i området -25 °C ... (+ 55 °C> ) skal der træffes passende foranstaltninger mod øget luftfugtighed ( 85 %)
- Notifikation tilslutning: inline-tilslutningsstik
- Afisoleringslængde: 8 mm
- Overførselshastighed 500 kbit/s.
- Maksimal tabseffekt ved nominel betingelse: 1,2 W.
- BESKYTTELSESKLASSE: I (IEC 61140, EN 61140, VDE 0140-1)
- Antal interfaces: 2
- Lufttryk (drift): 80 kPa... 160 kPa (op til 2000 m üNN)
- Medfølger: Inklusive inline-stik og mærkningsfelt
- Forsyningsspændingsinterval: 108 V AC... 135 V/AC
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 75 % ... 85 % (kortvarig dubitering kan lejlighedsvis forekomme på ydersiden af huset)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: 0,25 A
- Ledningstilslutning: Ledningstilslutning
- Indgangsspænding: 120 V/AC
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 3000 m üNN)
- Antal kanaler: 1
- Betegnelse indgang: Digitale indgange
- Beskrivelse af modtagelsen: IEC 61131-2 type 1
- Antal indgange: 1
- Digital:
- Indgangsspændingsområde "0"-signal: 0 V AC ... 40 V AC
- Indgangsspændingsområde "1"-signal: 77 V AC ... 135 V/AC
- Forsyning: Modulelektronik: Forsyning: Modulelektronik
- Forsyningsspænding: 120 V/AC
- inline-lokal bus: inline-lokal bus
- Modul: Modul
- ID-kode (dez): 190
- ID-kode (hex): BE
- Længde (hex): C2
- Længde-kode (dez): 194
- Procesdata-kanal: 2 bit
- Inputadresserum 2 bit
- ID-adresserum 0 byte
- Registerlængde 2 bit
- Behov for parameterdata: 1 byte
- Behov for konfigurationsdata: 4 byte
- NOMINEL UDGANGSSPÆNDING UIN: 120 V AC
- Nominel indgangsstrøm ved UIN: 8,1 mA (ved nominel spænding)
- Sensorstrøm pr. kanal: Maks. 500 mA
- Potentiale: Forsyning af logik (UL): Potentiale: Forsyning af logik (UL)
- Potentiale: Forsyning af periferien: Potentiale: Forsyning af periferien
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Prøvespænding: 5 -V-forsyning. Fjernbus / 7,5-V-forsyning (buslogik): 500 V AC, 50 Hz, 1 min.
- Prøvespænding: 5-V-forsyning af yderligere førende fjernbus / 7,5-V-forsyning (buslogik): 500 V AC, 50 Hz, 1 min.
- Prøvespænding: 7,5 V-forsyning (buslogik) / perifert område: 2500 V AC, 50 Hz, 1 min.
- Prøvespænding: Stykkontrol: 1200 V AC, 50 Hz, 1 min.
- inline-tilslutningsstik: inline-tilslutningsstik
- Produkttype
Digitalmodul
- Type
IB IL 120 DI 1-PAC
- Antal digitale indgange max.
1
- Antal indgange max.
1
- Antal indgange
1 x
- Driftsspænding
120 V/AC
7.5 V/DC
- H
119.8 mm
- L
71.5 mm
- Bredde
12.2 mm
IP20
- Dim.
(L x B x H) 71.5 x 12.2 x 119.8 mm
- Forbindelsesteknik
3-leder
- Tilslutning
Trækfjedertilslutning
- Maks. strømforbrug
0.25 A
- Produc.-delnr.
2861917
- Variant
modulær
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-25 °C
- Spændingslogik UL
7.5 V/DC
- D
70.430346 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalmodul 120 V/AC, 7.5 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalmodul 120 V/AC, 7.5 V/DC
Beskrivelse
inline, digitalinputklemme, digitale indgange: 1, 120 V AC, tilslutningsteknik: 3-leder, overførselshastighed i lokal bus: 500 kbit/s, beskyttelsesklasse: IP20, inklusive inline-stik og mærkningsfelt
