Phoenix Contact FB-6SP 2316307 Koblingsmodul 32 V/DC

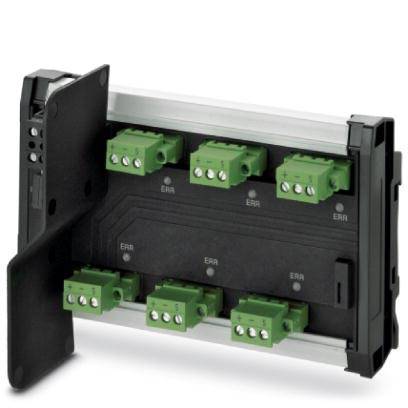

Et sort modul med seks grønne stikforbindelser i to rækker. Modulet har en foldbar afdækning på siden.

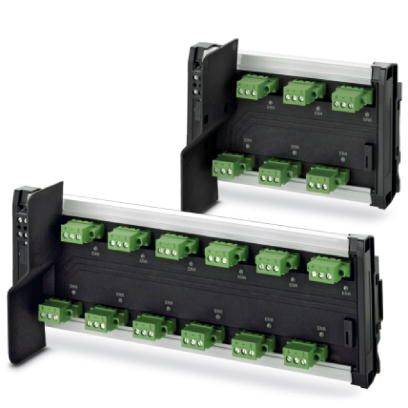

To svarte elektroniske enheder med flere grønne tilslutningsklemmer, monteret i et rektangulært hus.

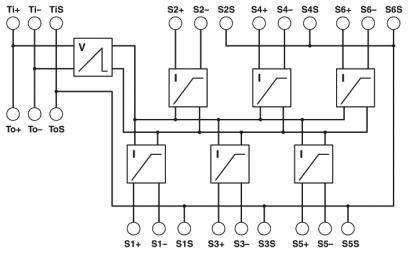

Skematisk fremstilling af et elektrisk kredsløbsdiagram med flere forbindelsespunkter og kontakter, som viser forbindelser og strømretning.

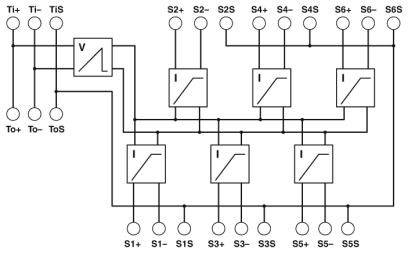

'Strømskema med syv rektangulære bokse, forbundet med linjer. Boks øverst til venstre markeret med 'V'. Hver boks indeholder et skråt linjemotiv. Tilslutninger til venstre og nederst er mærket.'
Teknisk tegning af en elektronisk enhed med dimensioner: Bredde 148,2 mm, Højde 92,3 mm, Dybde 83,2 mm. Stikforbindelser synlige.
1/5
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tors. 28. jan. 2027
Antal
Total (2.290,00 kr. / stk.r)
2.290,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Omgivelsestemperatur (opbevaring/transport) -50 °C - +90 °C.
  • Monteringsposition: På vandret og lodret bæreskinne NS 35 iht. en 60715
  • Nettovægt: 323.5 g
  • Ledertværsnit: 0.2 mm² - 2.5 mm²
  • Ledertværsnit AWG 24 - 12
  • Interface: Foundation Fieldbus og PROFIBUS PA-segment
  • Antal porte: 6
  • Tilslutningstype: Monterbar COMBICON-skruetilslutning til alle stap
  • Afslutningsmodstand 100 ohm
  • Nominel udgangsspænding<: 32 V (Pro sttapping)
  • Udgangsstrøm: 38 mA
  • Strømforbrug typisk: 4.8 mA
Produkttype

Koblingsmodul

Antal indgange max.

6

Min. driftsspænding

10.5 V/DC

Driftsspænding

10.5 - 32 V/DC

Driftsspænding maks.

32 V/DC

Driftsspænding

32 V/DC

H

112.5 mm

L

83.5 mm

Bredde

148.2 mm

IP20

Dim.

(L x B x H) 83.5 x 148.2 x 112.5 mm

Produc.-delnr.

2316307

Type

FB-6SP

Maks. omgivelsestemperatur

+90 °C

Min. omgivelsestemperatur

-50 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209697 Phoenix Contact FB-6SP 2316307 Koblingsmodul 32 V/DC

Datablad 2209697 Phoenix Contact FB-6SP 2316307 Koblingsmodul 32 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209697 Phoenix Contact FB-6SP 2316307 Koblingsmodul 32 V/DC

Beskrivelse

Tilslutning af op til seks Foundation Fieldbus- eller PROFIBUS PA-feltapparater. Formonteret afslutningsmodstand. Kortslutningsbeskyttelse med strømbegrænsning i forhold til punkt. Ex-Na- [NL], ex Na- [ic] eller FISCO ic-tilslutninger til stik. Udeladelse af problemer med kabelkrumningsradius ved stikkonfiguration på kun én side.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
