Phoenix Contact FB-12SP 2316310 Koblingsmodul 32 V/DC

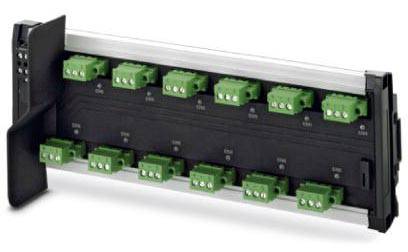

Elektronisk modulsystem med flere grønne forbindelsesstik, monteret på en sort skinne.
To gule industrielle hårdlåsnings-bærere med flere grønne klemmer i to rækker. De bruges til sikring og fordeling af elektriske forbindelser.

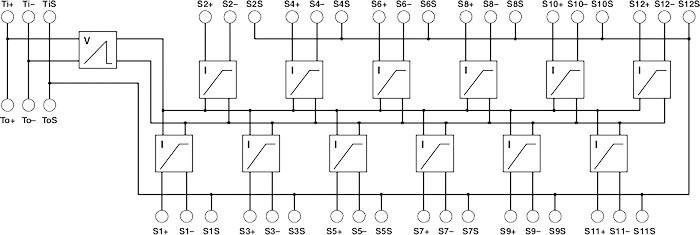

Skematisk fremstilling af en kredsløb med flere switche, markeret fra S1+ til S13- og V som centralt punkt.

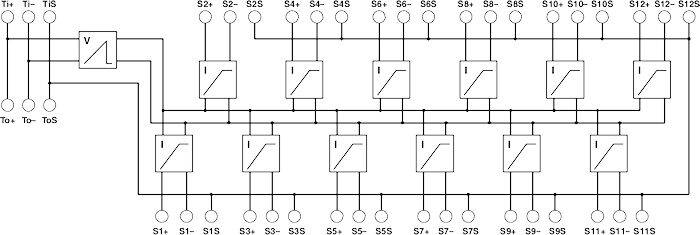

Strømskemaet viser et netværk af flere parallelle elektriske komponenter, markeret med 'I'. Forbundet med voltmeter.

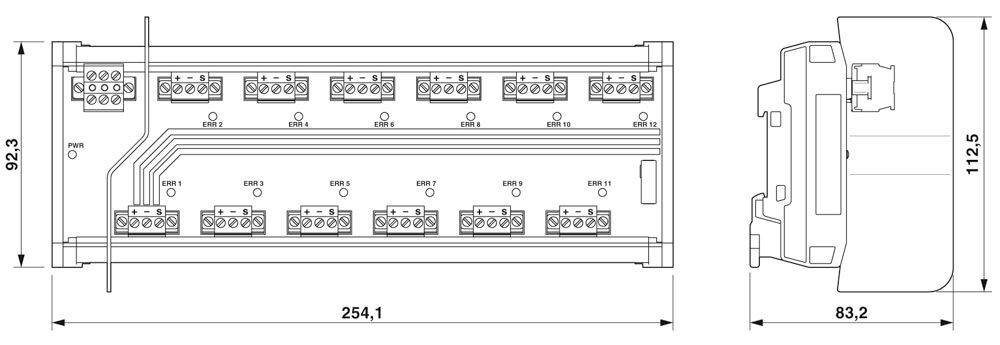

Teknisk tegning af et elektrisk tilslutningsmodul med dimensioner: Bredde 254,1 mm, højde 92,3 mm og dybde 83,2 mm.
1/5
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tors. 11. feb. 2027
Antal
Total (2.990,00 kr. / stk.r)
2.990,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Omgivelsestemperatur (opbevaring/transport) -50 °C - +90 °C.
  • Monteringsposition: På vandret og lodret bæreskinne NS 35 iht. en 60715
  • Nettovægt: 502.4 g
  • Strømforbrug typisk: 6.5 mA
  • Ledertværsnit: 0.2 mm² - 2.5 mm²
  • Ledertværsnit AWG 24 - 12
  • Interface: Foundation Fieldbus og PROFIBUS PA-segment
  • Antal porte: 12
  • Tilslutningstype: Monterbar COMBICON-skruetilslutning til alle stap
  • Afslutningsmodstand 100 ohm
  • Nominel udgangsspænding<: 32 V (Pro sttapping)
  • Udgangsstrøm: 38 mA
Produkttype

Koblingsmodul

Antal indgange max.

12

Min. driftsspænding

10.5 V/DC

Driftsspænding

10.5 - 32 V/DC

Driftsspænding maks.

32 V/DC

Driftsspænding

32 V/DC

H

112.5 mm

L

83.5 mm

Bredde

254.1 mm

IP20

Dim.

(L x B x H) 83.5 x 254.1 x 112.5 mm

Produc.-delnr.

2316310

Type

FB-12SP

Maks. omgivelsestemperatur

+90 °C

Min. omgivelsestemperatur

-50 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209698 Phoenix Contact FB-12SP 2316310 Koblingsmodul 32 V/DC

Datablad 2209698 Phoenix Contact FB-12SP 2316310 Koblingsmodul 32 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209698 Phoenix Contact FB-12SP 2316310 Koblingsmodul 32 V/DC

Beskrivelse

Tilslutning af op til 12 Foundation Fieldbus- eller PROFIBUS PA-feltapparater. Formonteret afslutningsmodstand. Kortslutningsbeskyttelse med strømbegrænsning i forhold til punkt. Ex-Na- [NL], ex Na- [ic] eller FISCO ic-tilslutninger til stik. Udeladelse af problemer med kabelkrumningsradius ved stikkonfiguration på kun én side.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
