Phoenix Contact ELR H51-IESSC-24DC500AC-9 2902745 Motorstarter 24 V/DC Nominel strøm 9 A

Industriel elektronisk komponent i grå farve, slankt, rektangulært hus, med LED-indikator; bruges til styring eller signalering.

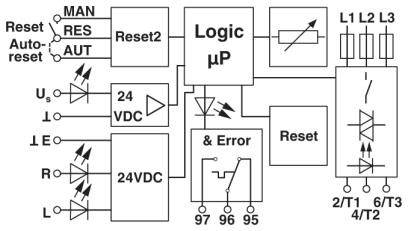

Elektrisk diagram for en elektronisk styringskomponent med mikroprocessorstyring. Viser forbindelser, logik og reset-mekanismer.
1/2
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering ons. 9. dec.
Antal
Total (1.790,00 kr. / stk.r)
1.790,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Monteringstype: Bæreskinnemontering
  • Beskyttelsesklasse: IP20
  • Afisoleringslængde: 8 mm
  • Maks. Indsatshøjde< 2000 m
  • Netfrekvens 50/60 Hz
  • OMRÅDE MED STYRINGSFORSYNING: 19.2 V/DC - 30 V/DC
  • Dimensioneringsstrøm: 40 mA
  • Betegnelse indgang: Styreindgang til højre / venstre
  • Tabseffekt 0.88 W - 12 W
  • Driftspændingsvisning: Grøn LED
  • Statusvisning: Led gul
  • Fejlvisning: Led rød
  • Benævnelse tilslutning: Styrekreds
  • Skruegevind M3
  • Type motorstarter: Vendestarter
  • Ledertværsnit: 0.2 mm² - 2.5 mm²
  • Ledertværsnit AWG 24 - 14
  • Tilspændingsmoment 0.5 Nm - 0.6 Nm
  • MålStødspænding 6 kV
  • Mærkeisolationsspænding: 500 V
  • Kontaktudførelse: 1 omskifter
Motorspænding

24 V/DC

Produkttype

Motorstarter

Forbindelsesstrøm

9 A

Driftsspænding (detaljer)

42 V AC TIL 550 V AC

Nominel spænding

24 V/DC

Produc.-delnr.

2902745

Nominel strøm

9 A

Nominel strøm - afrundet

9 A

Type

ELR H51-IESSC-24DC500AC-9

Dim.

(B x H x T) 22.5 x 160 x 114.5 mm

Tilslutning

Skruer

Bredde

22.5 mm

H

160 mm

D

114.5 mm

Maks. temperatur

+70 °C

Min. Temperatur

-25 °C

22.5

160 mm

114.5 mm

1

1

1.5-9 A

FALSE

19.2-19.2 V

IP20

Screw connection

DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2225466 Phoenix Contact ELR H51-IESSC-24DC500AC-9 2902745 Motorstarter 24 V/DC Nominel strøm 9 A

Datablad 2225466 Phoenix Contact ELR H51-IESSC-24DC500AC-9 2902745 Motorstarter 24 V/DC Nominel strøm 9 A

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225466 Phoenix Contact ELR H51-IESSC-24DC500AC-9 2902745 Motorstarter 24 V/DC Nominel strøm 9 A

Beskrivelse

Ledningsbesparelse. Lang levetid. Pladsbesparelse. Slitageafbryder med lav slitage.
