Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstarter 24 V/DC Nominel strøm 3 A

Et grå elektrisk relæ med monteringsskinne, flere tilslutninger og lysende indikatorer, brugt til styring i tavler.

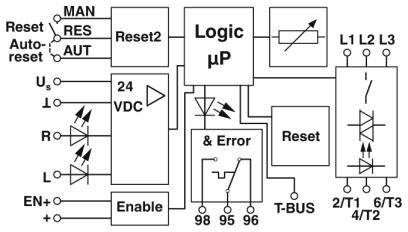

Kredsdiagram for en logikkontroller med indgange til manuel og automatisk nulstilling, fejlindikationer og 24 VDC strømforsyning.
1/2
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 10. nov.
Antal
Total (1.390,00 kr. / stk.r)
1.390,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Monteringstype: Bæreskinnemontering
  • Beskyttelsesklasse: IP20
  • Afisoleringslængde: 10 mm
  • Maks. Indsatshøjde< 2000 m
  • Netfrekvens 50/60 Hz
  • OMRÅDE MED STYRINGSFORSYNING: 19.2 V/DC - 30 V/DC
  • Dimensioneringsstrøm: 60 mA
  • Betegnelse indgang: Styreindgang til højre / venstre og enable-indgang
  • Tabseffekt 0.88 W - 4.1 W
  • Driftspændingsvisning: Grøn LED
  • Statusvisning: Led gul
  • Fejlvisning: Led rød
  • Benævnelse tilslutning: Styrekreds
  • Ledertværsnit: 0.2 mm² - 2.5 mm²
  • Ledertværsnit AWG 24 - 14
  • MålStødspænding 6 kV
  • Mærkeisolationsspænding: 550 V
  • Kontaktudførelse: 1 omskifter
Motorspænding

500 V/AC

Produkttype

Motorstarter

Forbindelsesstrøm

3 A

Driftsspænding (detaljer)

42 V AC TIL 550 V AC

Nominel spænding

24 V/DC

Arbejdsfaser

3

Produc.-delnr.

2909569

Nominel strøm

3 A

Nominel strøm - afrundet

3 A

Type

ELR H5-IS-PT- 24DC/500AC-3-P

Dim.

(B x H x T) 22.5 x 107.5 x 114 mm

Tilslutning

Push-In-klemme

Bredde

22.5 mm

H

107.5 mm

D

114 mm

Maks. temperatur

+70 °C

Min. Temperatur

-25 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2225766 Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstarter 24 V/DC Nominel strøm 3 A

Datablad 2225766 Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstarter 24 V/DC Nominel strøm 3 A

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225766 Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstarter 24 V/DC Nominel strøm 3 A

Beskrivelse

Hybrid-motorstarter som alternativ til klassisk vendebeskyttelseskobling. Revers 3~ AC motorer op til 3 A, giver motorbeskyttelse og NØDSTOP op til SIL 3 / PL e. Mulig gruppefrakobling, forsyning og relæudvidelse via bæreskinne-busforbindelse.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
