Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstarter 24 V/DC Nominel strøm 3 A

Et gråt elektronisk modul med orange forbindelser, som bruges til styring eller overvågning i elektriske tavler.
Principdiagram for en elektronisk enhed med Reset, Logik-µP, IO-Link-indgange og LED-indikatorer. Forbindelser for EN-, EN+, A1/L+, A2/L-, NC, C/Q.

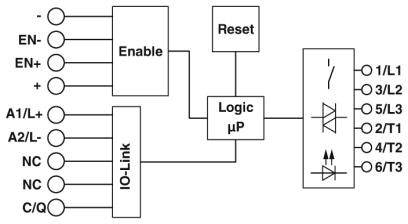

Skematisk fremstilling af et kredsløbsdiagram. Venstre side: I/O til IO-Link og Enable. Højre side: Logik, nulstilling, LED-indikatorer med nummerering.
1/3
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 10. nov.
Antal
Total (1.990,00 kr. / stk.r)
1.990,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Monteringstype: Bæreskinnemontering
  • Beskyttelsesklasse: IP20
  • Afisoleringslængde: 10 mm
  • Maks. Indsatshøjde< 2000 m
  • Netfrekvens 50/60 Hz
  • OMRÅDE MED STYRINGSFORSYNING: 19.2 V/DC - 30 V/DC
  • Dimensioneringsstrøm: 65 mA
  • Benævnelse indgang: Enable-indgang
  • Tabseffekt 0.88 W - 4.1 W
  • Driftspændingsvisning: Grøn LED
  • Statusvisning: Led gul
  • Fejlvisning: Led rød
  • Benævnelse tilslutning: Styrekreds
  • Type motorstarter: Vendestarter
  • Ledertværsnit: 0.2 mm² - 2.5 mm²
  • Ledertværsnit AWG 24 - 14
  • MålStødspænding 6 kV
  • Mærkeisolationsspænding: 550 V
Motorspænding

500 V AC V/AC

Produkttype

Motorstarter

Forbindelsesstrøm

3 A

Driftsspænding (detaljer)

42 V AC TIL 550 V AC

Nominel spænding

24 V/DC

Arbejdsfaser

3

Produc.-delnr.

2908669

Nominel strøm

3 A

Nominel strøm - afrundet

3 A

Type

ELR H5-IES-PT/500AC-3-IOL

Dim.

(B x H x T) 22.5 x 127 x 114 mm

Tilslutning

Push-In-klemme

Bredde

22.5 mm

H

127 mm

D

114 mm

Maks. temperatur

+55 °C

Min. Temperatur

-5 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstarter 24 V/DC Nominel strøm 3 A

Datablad 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstarter 24 V/DC Nominel strøm 3 A

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstarter 24 V/DC Nominel strøm 3 A

Beskrivelse

Koblingsbar hybrid-motorstarter til reversering af 3~ AC-motorer op til 500 V AC og 3 A udgangsstrøm, med indstillelig overbelastningsfrakobling, nødstop-funktion op til SIL 3 / PL e og push-in-tilslutning. Tilslutning til IO-link.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
