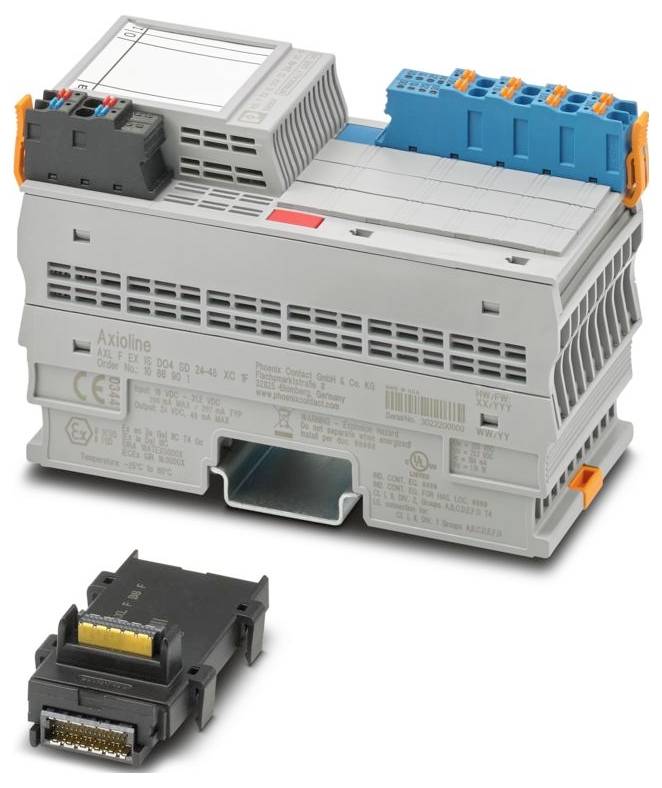

Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitalmodul 24 V/DC, 5 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: Aksialoline F
- Konstruktion: Blokmodular
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 53,6 mm
- Højde: 129,9 mm
- Dybde: 77,1 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C (standard);-40 °C... 70 °C (udvidet, se kapitlet "testet succesfuld: Anvendelse under ekstreme omgivelsesbetingelser" i databladet.)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- OVERSPÆNDINGSKATEGORI: II (IEC 60664-1, EN 60664-1)
- Tilsmudsningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Betegnelse tilslutning: Aksialoline F-stik
- Afisoleringslængde: 8 mm
- Monteringsposition: Vilkårlig (ingen temperatur-derating)
- ATEX: ATEX
- IECEx: IECEx
- Overførselshastighed 100 Mbit/s.
- Mærkning: Ex ec [ia GA] IIC T4 GC;[ex ia da] IIIC
- UL, USA / Canada: Ind. Cont. EQ. (E238705) altså Listed
- Ind- Cont. EQ. til haz. loc. E196811
- Install i: Klasse i, div. 2, GROUPS A, B, C, D T4
- Intrinsically safe outputs for: Class i, Groups A, B, C, D | Class II, Groups E, F, G | Class III | [ex ia] Haz loc
- Klasse i, zone 2, Aex ec [ia GA] IIC T4 GC
- [AEX ia da] IIIC
- Ex ec [ia GA] IIC T4 GC
- [Ex ia da] IIIC
- Maksimal tabseffekt ved nominel betingelse: 6,44 W.
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Udgangsspænding: 24 V
- Antal interfaces: 2
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Medfølger: Inklusive busseskelmodul og aksioline F-stik
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Certifikat: E196811
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: maks. 420 mA
- Nominel udgangsspænding: 24 V.
- Ledningstilslutning: Ledningstilslutning
- Sikkerhedsafbryder: Overspændingsbeskyttelse | elektronisk (35 V, 0,5 s);polaritetsbeskyttelse | polaritetsbeskyttelsesdiode;transientbeskyttelse | dæmperdiode
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 3000 m üNN)
- Henvisning til tilslutningstype: Se oplysninger om ledertværsnit i brugerhåndbogen "aksioline F: System og installation".
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Særlige egenskaber: Magnetstyring;Extreme conditions-variant;egensikker
- CCCex -Bemærk: Anvendelse i eksplosionsfarlige områder er ikke tilladt i Kina.
- Sikkerhedsdata: Sikkerhedsdata
- Maks. Udgangsspænding UO: 27,3 V
- Maks. Udgangsstrøm IO: 99 mA
- Maks. Udgangseffekt Po: 676 mW
- Sikkerhedstekniske maksimumspænding med: 250 V.
- Ex-data: Ex-data
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / Kina-ex: CCC / Kina-ex
- Antal udgange: 4
- Betegnelse udgang: Digitale udgange
- Bemærk til målangivelser: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Digital:
- Forsyningsspænding: 24 V/DC
- UL ex, USA / Canada: UL ex, USA / Canada
- Modul: Modul
- Indlæsningslokale: 0 byte
- ID-adresserum: 1 byte
- Behov for parameterdata: 5 byte
- Behov for konfigurationsdata: 6 byte
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Prøvespænding 24 -V-forsyning (periferi) / funktionsjord: 500 V AC, 60 Hz, 1 min.
- Aksialoline F-lokal bus: Aksialoline F-lokal bus
- Potentiometer: Forsyning af aksioline F-lokale albuses (UBUS): Potentiale: Forsyning af aksioline F-lokale albuses (UBUS)
- Prøvespænding: 5-V-forsyning af lokomotivalbuses (UBUS) / 24-V-forsyning (periferi): 500 V AC, 60 Hz, 1 min.
- Prøvespænding 5 -V-forsyning af lokomotivalbuses (UBUS) / funktionsjord: 500 V AC, 60 Hz, 1 min.
- Aksialoline F-stik: Aksioline F-stik
- Maksimal udgangsstrøm pr. kanal: 48 mA
- Potentiale: Forsyning til digitale output-moduler (UO): Potentiale: Tilførsel til digitale output-moduler (UO)
- A, B / IIC: Maks. ydre induktans Lo / maks. ydre kapacitet Co: 1,189 mH / 0,088 µF
- C / IIB, IIIC: Maks. ydre induktans Lo / maks. ydre kapacitet Co: 12,9 mH / 0,683 µF
- D / IIA, E, F, G, klasse III: Maks. ydre induktans Lo / maksimal ydre kapacitet Co: 27,41 mH / 2,28 µF
- Prøvespænding: 5-V-forsyning af lokomotivalbuses (U bus) / digitale udgange: 1500 V AC, 60 Hz, 1 min.
- Prøvespænding 24 -V-forsyning (periferi) / digitale udgange: 1500 V AC, 60 Hz, 1 min.
- Prøvespænding: Digitale udgange / funktionsjording: 500 V AC, 60 Hz, 1 min.
- Produkttype
Digitalmodul
- Type
AXL F EX IS DO4 SD 24-48 XC 1F
- Antal udgange max.
4
- Udgangssignal strøm
99 mA
- Maks. udgangsstrøm per kanal
48 mA
- Udgangssignal spænding
24 V
- Driftsspænding
24 V/DC
5 V/DC
- H
129.9 mm
- L
77.1 mm
- Bredde
53.6 mm
IP20
- Dim.
(L x B x H) 77.1 x 53.6 x 129.9 mm
- Forbindelsesteknik
2-leder
- Tilslutning
Push-in-tilslutning
- Maks. strømforbrug
420 mA
- Produc.-delnr.
1086901
- Variant
blokmodular
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-40 °C
- Spændingslogik UL
5 V/DC
- D
75.948224 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitalmodul 24 V/DC, 5 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitalmodul 24 V/DC, 5 V/DC
Beskrivelse
Aksialoline F, digitaludgivermodul, digitale udgange: 4, 24 V, tilslutningsteknik: 2-leder, magnetstyring, Extreme conditions-variant, egensikker, overførselshastighed i lokal bus: 100 Mbit/s, beskyttelsesklasse: IP20, inklusive busselmodul og aksioline F-stik
