Name: Phoenix Contact 2909904 PTCB E1 24DC/3A NO Sikkerhedsafbrydere 1 x sluttekontakt 1 stk
Brand: Phoenix Contact
SKU: 2225783
Availability: BackOrder

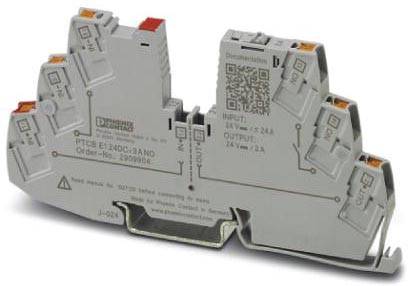

Et gråt elektrisk relæ med tekniske specifikationer i sort skrift. Indgangs- og udgangdata er angivet.

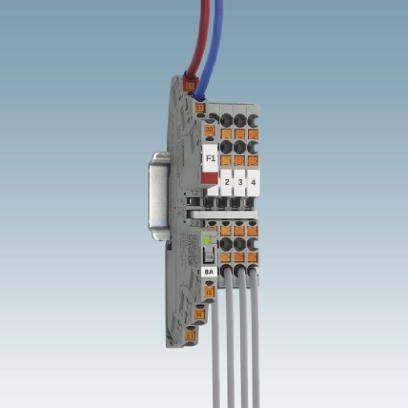

Et elektrisk stikmodul med fire tilsluttede kabler, som er installeret i et el-skab. Øverst er to farvede kabler synlige.

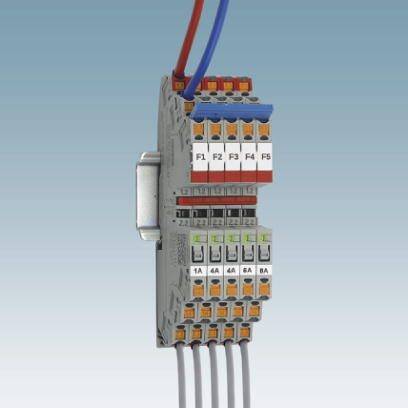

En elektrisk fordelingsblok med flere tilslutninger og farvekodede kabler. Foroven er røde og blå kabler tilsluttet.

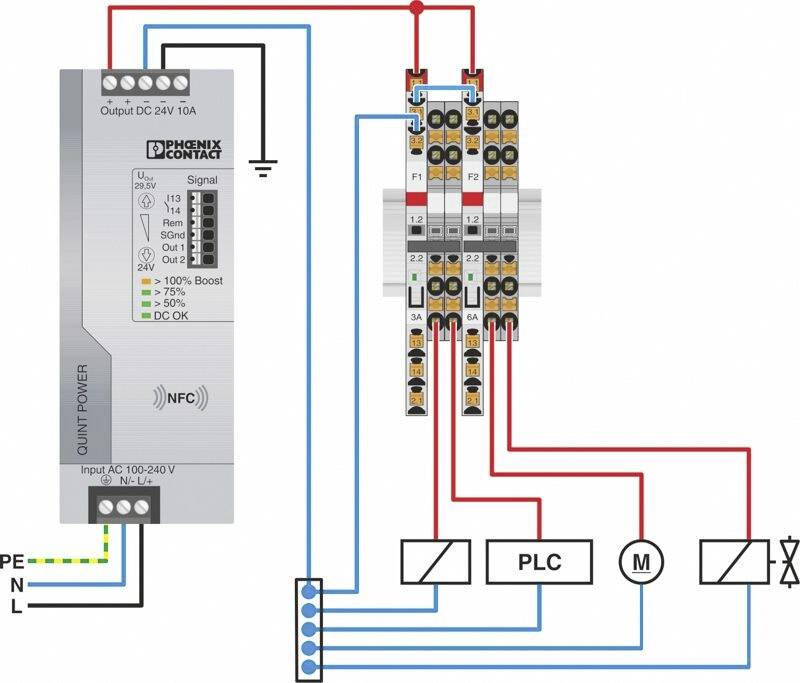

Principdiagrammet viser en strømforsyning og dens ledningsføring med tre relæer og en PLC. Ampereværdier og ledningsføringsstier er markeret med farver.

Et vertikalt kontaktsystem med flere vippekontakter og knapper, forsynet med mærkater 'F1', '1.2', '2.2' og nummererede positioner.

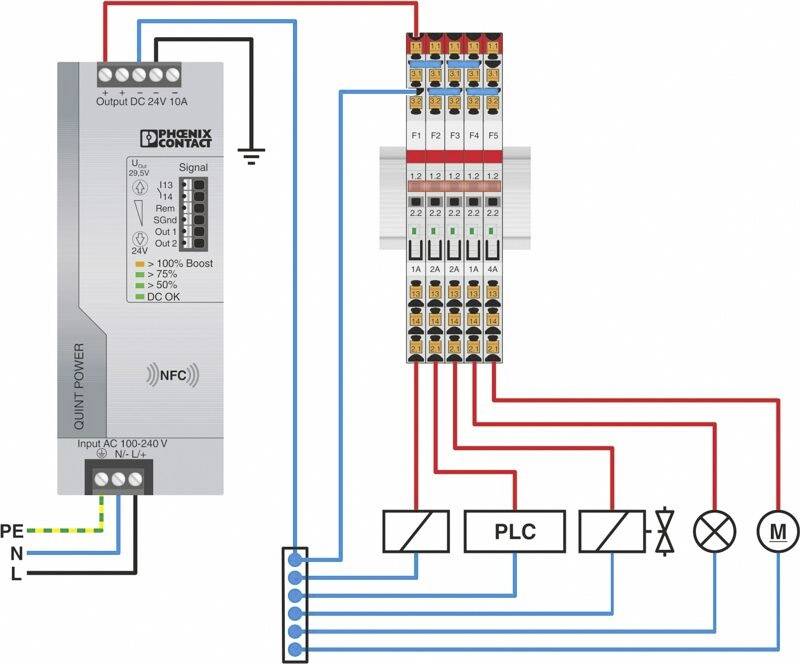

Principdiagram for en strømforsyning med ind- og udgange. Viser forbindelser til PLC, motor (M) og forskellige komponenter. Ledninger markeret med farver.

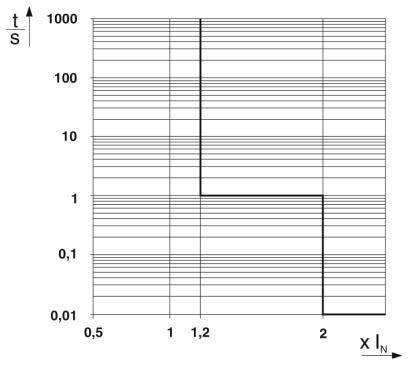

Diagram, der viser en trappefunction. Y-aksen er 't/S', og x-aksen er 'X In'. Funktionen har tre trin, som øger værdien.

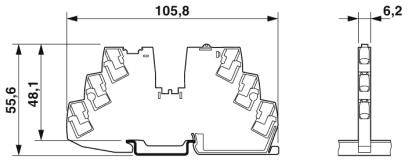

Teknisk tegning af en elektrisk sokkel med dimensioner: Bredde 105,8 mm, Højde 55,6 mm, Dybde 6,2 mm.

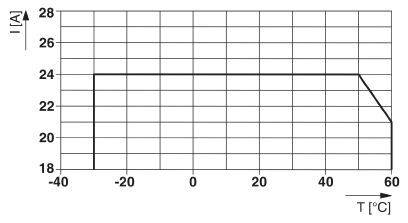

Diagrammet viser strøm (I i ampere) mod temperatur (T i °C). Strømmen forbliver konstant ved 24 A fra ca. -20°C til 45°C og falder derefter.

1/9

Lignende billede

Produkttype

Sikkerhedsafbrydere

Variant

Elektronisk sikkerhedsafbryder

Tilslutning

Push-In-klemme

Kontakttype

1 x sluttekontakt

Producentfarve

Trafikgrå

Datablad (PDF)

Levering fre. 16. okt.

243 stk.

Antal

stk.

Total (255,20 kr. / stk.r)

255,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Brændbarhedsklasse iht. UL 94: V-0
Monteringstype: Bæreskinne: 35 mm
Antal poler: 1
Beskyttelsesklasse: III
Konstruktion: Bæreskinnemodul i en del
Backup-type: Elektronisk
MålStødspænding 0,5 kV
Driftsspænding 18 V DC ... 27,5 V DC
Mærkespænding: 24 V DC
Mærkestrøm I: 24 A DC (samlet strøm indgang)
Fail-safe-element 4 A DC
Virkningsgrad: 99 %
Hvilestrøm I0: typ. 12 mA
Tabseffekt: type. 0,3 W (i tomgang)
Ventetid efter frakobling af en kanal: 5 sek. (ved overbelastning / kortslutning)
Temperaturderating: 21 A (samlet strøm ved 60 °C)
Udløsningsform: E (elektronisk)
Nødvendig forsikring: Ikke nødvendig, integreret Fail-Safe-element
Spændingsstyrke: Maks. 35 V DC (lastkreds)
Spændingsfald 0,06 V (ved 2 A)
Frakoblingstid lastkreds: ≤ 10 ms (ved kortslutning> 2,0 x I)
Ledertværsnit fast: 0,2 mm²... 4 mm²
Ledertværsnit AWG: 24... 14
Ledertværsnit fleksibel m. Kabelsko m. Plastkylster: 0,2 mm²... 2,5 mm²
Ledertværsnit fleksibel m. Kabelsko uden plastmuffe: 0,2 mm²... 2,5 mm²
DRIFTSSPÆNDING DC: 0 V DC ... 30 V DC
Driftsstrøm DC 100 mA DC

Produkttype: Sikkerhedsafbrydere

Variant: Elektronisk sikkerhedsafbryder

Tilslutning: Push-In-klemme

Kontakttype: 1 x sluttekontakt

Producentfarve: Trafikgrå

Min. Temperatur: +60 °C

Maks. temperatur: -30 °C

: IP20

L: 55.6 mm

Bredde: 6.2 mm

H: 105.8 mm

Indhold: 1 stk

Type: PTCB E1 24DC/3A NO

Dim.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Produkttype

Phoenix Contact 0712107 TCP 0,1A Sikkerhedsafbrydere 1 stk

Artikel nr.:2208745

Levering fre. 16. okt.

52 stk.Conrad Electronic

Sikkerhedsafbrydere

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,20 kr.^*

Phoenix Contact 0903029 EC-E1 8A Sikkerhedsafbrydere 1 stk

Artikel nr.:2208883

Levering fre. 16. okt.

19 stk.Conrad Electronic

Sikkerhedsafbrydere

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

472,00 kr.^*

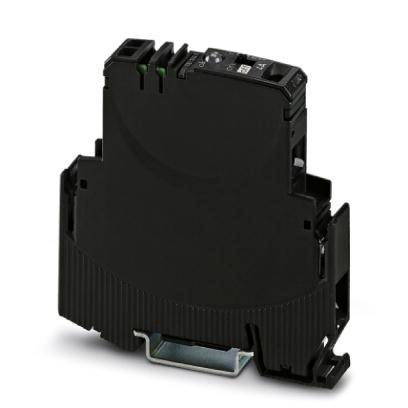

Phoenix Contact 0903045 EC-E 4A DC24V Sikkerhedsafbrydere 1 stk

Artikel nr.:2208884

Levering tirs. 20. okt.

Conrad Electronic

Sikkerhedsafbrydere

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,20 kr.^*

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Sikkerhedsafbrydere 1 stk

Artikel nr.:2209085

Levering fre. 16. okt.

365 stk.Conrad Electronic

Sikkerhedsafbrydere

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

792,00 kr.^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Potentialfordeler 1 stk

Artikel nr.:2209918

Levering fre. 16. okt.

4 stk.Conrad Electronic

Potentialfordeler

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.432,00 kr.^*

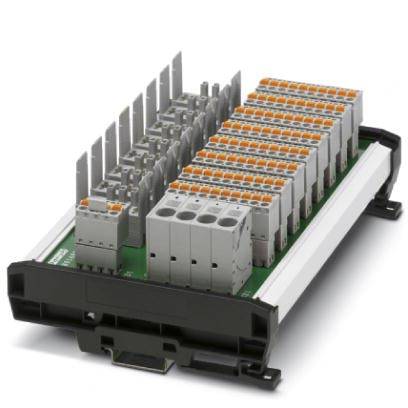

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Potentialfordeler 1 stk

Artikel nr.:2209919

Levering tirs. 20. okt.

Conrad Electronic

Potentialfordeler

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.232,00 kr.^*

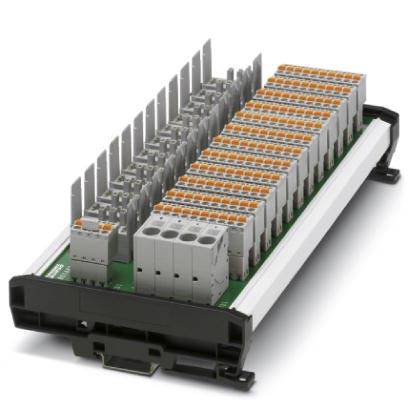

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Potentialfordeler 1 stk

Artikel nr.:2209920

Levering man. 30. nov.

Conrad Electronic

Potentialfordeler

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.792,00 kr.^*

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Sikkerhedsafbrydere 1 x sluttekontakt 1 stk

Artikel nr.:2140974

Levering fre. 16. okt.

962 stk.Conrad Electronic

Sikkerhedsafbrydere

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.112,00 kr.^*

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Sikkerhedsafbrydere 1 x sluttekontakt 1 stk

Artikel nr.:2140963

Levering fre. 16. okt.

1417 stk.Conrad Electronic

Sikkerhedsafbrydere

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Sikkerhedsafbrydere 1 x sluttekontakt 1 stk

Artikel nr.:2141036

Hurtig levering fre. 9. okt.

8 stk.Conrad Electronic

Sikkerhedsafbrydere

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225783 Phoenix Contact 2909904 PTCB E1 24DC/3A NO Sikkerhedsafbrydere 1 x sluttekontakt 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225783 Phoenix Contact 2909904 PTCB E1 24DC/3A NO Sikkerhedsafbrydere 1 x sluttekontakt 1 stk

Beskrivelse

Applikationer kan nemt opbygges, da de kan brokobles til klemrækkeudførelse CLIPLINE complete. Individuelt opbygning til en passende beskyttelse, helt efter dine behov.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
