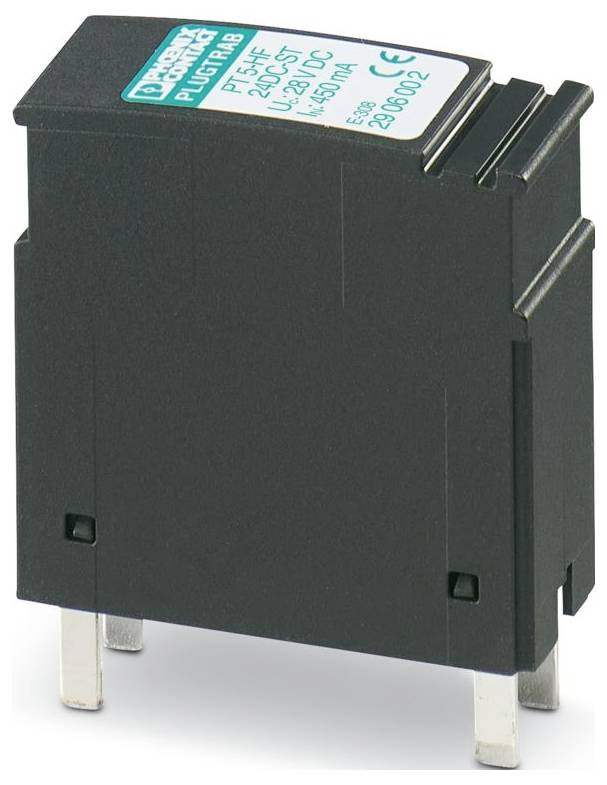

Phoenix Contact 2906002 PT 5-HF-24DC-ST Overspændingsbeskyttelse 20 kA 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PLUGTRAB PT
- IEC-PRØVEKLASSE: C1;C2;C3;D1
- Konstruktion: Stik
- Poltal: 5
- Meddelelse overspændingsbeskyttelse defekt: Ingen
- NOMINEL SPÆNDING UN 24 V DC
- Tilslutningstype: Skruetilslutning (i forbindelse med basiselement)
- Skruegevind M3
- Tilspændingsmoment 0,8 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 17,7 mm
- Højde: 45 mm
- Dybde: 52 mm
- Delingsenhed: 1 Te
- Farve sort RAL 9005
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PA 6.6
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Virkeretning: Line-Line & Line-signal Ground/Shield & som ekstraudstyr signal Ground/Shield-Earth Ground
- Højeste konstant spænding UC: 28 V DC
- Mærkestrøm 450 mA (45 °C)
- Driftsstrøm IC ved UC: ≤ 5 µA
- Beskyttelseslederstrøm IPE: ≤ 5 µA (med PT 2X2-BE); ≤ 1 µA (med PT 2X2+F-BE)
- Impulsafledningsstrøm Iimp (10/350) µs: 2,5 kA (med PT 2X2-BE);2,5 kA (med PT 2X2+F-BE)
- Samlet afledningsstrøm ITotal (8/20) µs: 20 kA
- Beskyttelsesniveau Up (leder-leder): ≤ 150 V (C1 - 1 kV / 500 A);≤ 165 V (C2 - 10 kV / 5 kA);≤ 450 V (C2 - 10 kA);≤ 50 V (C3 - 25 A)
- Beskyttelsesniveau up (leder-jord): ≤ 150 V (C1 - 1 kV / 500 A);≤ 700 V (C1 - 1 kV / 500 A med PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 5 kA);≤ 900 V (C2 - 10 kV / 5 kA med PT 2X2+F-BE) ;≤ 450 V (C2 - 10 kA); ≤ 1000 V. (C2 - 10 KA MED PT 2X2+F-BE);≤ 50 V (C3 - 25 A);≤ 800 V (C3 - 25 A MED PT 2X2+F-BE)
- Kapacitet (leder-leder): type. 23 pF
- Modstand pr. sti: 2,2 Ω ±10 %
- Nødvendig forsikring maks.: 500 mA (T)
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m (amsl)
- Standarder/bestemmelser: IEC 61643-21/A2
- Bemærkning: 2012
- Monteringstype: På basiselement
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Lederpar pr. modul: 2
- Mærkeafledningsstrøm i (8/20) µs (leder-jord): 10 kA (med PT 2X2+F-BE);10 kA (med PT 2X2-BE)
- Reaktionstid TA (leder-jord): ≤ 500 ns
- Mærkeafledningsstrøm i (8/20) µs (leder-leder): 10 kA
- Reaktionstid TA (leder-leder): ≤ 500 ns
- Indskydningsdæmpning AE, sym.: typ. 0,3 dB (≤ 13 MHz / 100 ohm)
- Nennimpulsstrøm Ian (10/1000)µs (leder-leder): 25 A.
- Beskyttelsesniveau Up (leder-signalmasse): ≤ 150 V (C1 - 1 kV / 500 A);≤ 150 V (C1 - 1 kV / 500 A med PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 5 kA);≤ 165 V (C2 - 10 kV / 5 kA med PT 2X2-BE);≤ 450 V (C2 - 10 kA );≤ 450 V (C2 - 10 KV / 5 KA MED PT 2X2-BE);≤ 50 V (C3 - 25 A);≤ 50 V (C3 - 25 A MED PT 2X2-BE)
- Grænsefrekvens fg (3 dB), sym. I 100 ohm-system: type. 70 MHz
- Produkttype
Overspændingsbeskyttelse
- Lækstrøm
20 kA
- Nominel spænding
24 V/DC
- Variant
Stik
IP20
- Produc.-delnr.
2906002
- Dim.
(B x H x T) 17.7 x 45 x 52 mm
- Bredde
17.7 mm
- H
45 mm
- D
52 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Overspændingsbeskyttelse 20 kA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Overspændingsbeskyttelse 20 kA 1 stk
Beskrivelse
Beskyttelsesstik PT med HF-beskyttelseskobling til 4 signalledere. Mærkespænding: 24 V/DC
