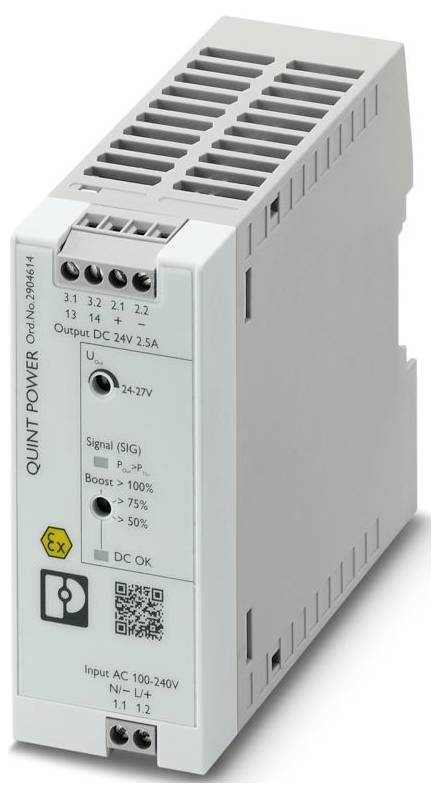

Phoenix Contact 2904614 Strømforsyning 24 V/DC 2.5 A 69 VA
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
AC/DC-printstrømforsyninger
- Udgang 24 V/DC / 2.5 A
- Effekt 69 VA
- Skruer
Tekniske specifikationer
- Familie: QUINT Power
- Tilslutningsmåde: Skruetilslutning.
- Bredde: 40 mm
- Højde: 99 mm
- Dybde: 114 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 70 °C (> 60 °C DERATING: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-4-18
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Vibration (drift): 5 Hz ... 100 Hz resonanssøgning 2,3 g, 90 min., resonansfrekvens 2,3 g, 90 min. (Iht. DNV GL klasse C)
- Afisoleringslængde: 8 mm
- Ledertværsnit fleksibel min.: 0,14 mm²
- Ledertværsnit fleksibel maks.: 2,5 mm²
- Ledertværsnit fast min.: 0,14 mm²
- Ledertværsnit fast maks.: 2,5 mm²
- Tilspændingsmoment min. 0,5 Nm
- ATEX: ATEX
- IECEx: IECEx
- Frekvensområde: 50 Hz ... 60 Hz
- Mærkning: CB-ordning (IEC 61010-1, IEC 61010-2-201)
- Beskyttelsesklasse: II
- Frekvens: 60 Hz
- Nominelt indgangsspændingsområde 100 V AC ... 240 V AC
- Indgangsspændingsområde 110 V DC … 250 V DC -20 % ... +40 %
- Spændingsstyrke maks.: 300 V AC/30 sek.
- Indkoblingsstrømstød: typ. 10 A (ved 25 °C)
- Indkoblingsstrømstødintegreret (I2t): typ. 0,1 A2S
- Indkoblingsstrømbegrænsning: 10 A
- Strømsvigtsbeskyttelsestid: type. 31 ms (120 V AC);typ. 31 ms (230 V AC)
- STRØMFORBRUG 0,75 A (110 V DC); 0,33 A (250 V DC)
- Nominel effektoptagelse: 69 VA
- Indkoblingstid typisk 500 ms
- Indgangssikring 4 A (træg, intern)
- Valg af passende sikring for indgangsbeskyttelsen: 6 A ... 16 A (karakteristik B, C, D, K eller tilsvarende)
- Virkningsgrad typisk 93 % (120 V AC);typ. 94 % (230 V AC)
- Nominel udgangsspænding: 24 V DC
- Indstillingsområde for udgangsspænding (USET): 24 V DC... 27 V DC (effektkonstant)
- Nominel udgangsstrøm (IN): 2,5 A.
- Statisk Boost (ISTAT.Boost): 3,125 A (≤ 40 °C)
- Dynamisk Boost (IDyn.Boost): 4 A (≤ 60 °C ( on ≤ 5 s/off ≥ 5 s)
- Kortslutningssikker: Ja
- Tomgang: Ja
- Feedback-styrke ≤ 32 V DC
- Beskyttelse mod overspænding ved udgangen (OVP): ≤ 30 V DC ±2 %
- Ripplespænding < 40 mVss (ved nominelle værdier)
- Stigetid: 50 ms (Uout = 10 % ... 90 %)
- Tabseffekt tomgang max. < : 1 W (120 V AC);< 1 W (230 V AC)
- Nominel tabseffekt maks. belastning < 5 W (120 V AC);< 4 W (230 V AC)
- Sikring (på sekundærsiden): Elektronisk
- Indgang: 2 kV (symmetrisk);4 kV (asymmetrisk)
- Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Signal: 4 kV (testslibende X - usymmetrisk)
- Signal-typer: LED
- Default: 24 V DC 30 mA 24 V DC for Uout > 0,9 x USet
- Digital 0 V DC 24 V DC 30 mA
- Antal faser: 1
- Isolationsspænding indgang/udgang: 4 kV AC (typeafprøvning);3 kV AC (styktest)
- Skiftefrekvens 90,00 kHz... 110,00 kHz (hjælpetransformerniveau);50,00 kHz ... 195,00 kHz (hovedomformer-niveau);60,00 kHz ... 360,00 kHz (PFC-trin)
- MTBF (IEC 61709, SN 29500): > 2000000 timer (25 °C);> 1161000 timer (40 °C);> 514000 timer (60 °C)
- Forventet levetid (elektrolytkondensatorer): Forventet levetid (elektrolytkondensatorer)
- Strøm: 2,5 A.
- Temperatur: 25 °C;
- Tid: 980000 timer
- Supplerende tekst: Testsværhedsgrad 2
- Indbygningsmål: Indbygningsmål
- Indbygningsafstand højre/venstre (aktiv): 15 mm / 15 mm (Pout ≥50 %)
- Indbygningsafstand højre/venstre (passiv): 5 mm / 5 mm (Pout ≥50 %)
- Indbygningsafstand foroven/forneden (aktiv): 30 mm / 30 mm (Pout ≥50 %)
- Indbygningsafstand foroven/forneden (passiv): 30 mm / 30 mm (Pout ≥50 %)
- Beskyttelseslakeret: Ja
- Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
- Husmateriale: Plast
- Udførelse af skærm: Polykarbonat
- Indsatshøjde: ≤ 5000 m (> 2000 m, tag højde for derating)
- Klimaklasse: 3K3 (iht. en 60721)
- Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
- Stød: 18 ms, 30g, afhængigt af rumretning (i henhold til IEC 60068-2-27)
- Temp. Kode: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 % /K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- UL
- SIQ: SIQ
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 8 kV (testslibende grad 4)
- Luftafladning: 15 kV (testslibende grad 4)
- Bemærk: Kriterium B.
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Prøvefælg: 1000 A/m.
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Indgang/udgang/signal: Usymmetrisk
- Spænding: 1 kV (symmetrisk);2,5 kV (asymmetrisk);1 kV (symmetrisk)
- Magnetfelt med energiteknologisk frekvens: Magnetfelt med energiteknologisk frekvens
- Spændingsdyk: Spændingsdyk
- Spændingsdyk 0 %
- Impulsformet magnetfelt: Impulsformet magnetfelt
- Asymmetrisk ledningsbårne forstyrrelser: Asymmetrisk ledningsbårne forstyrrelser
- Testniveau 1: 16,67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testslibende grad 3)
- Testniveau 2: 16,67 Hz 50 Hz 60 Hz (testslibende grad 2)
- Dæmpet vibrerende aksel: Dæmpet vibrerende aksel
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Kriterium C: Midlertidig forringelse af funktionsegenskaberne, som kan afhjælpes af selve apparatet eller kan genoprettes ved betjening af betjeningselementerne.
- Den omgivende temperatur (startup type tested): -40 °C.
- BANEANVENDELSER: EN 50121-3-2; EN 50121-4;EN 50121-5;IEC 62236-3-2;IEC 62236-4;IEC 62236-5
- AC-drift: AC-drift
- Landenetspænding typisk: 120 V AC;230 V AC
- Spændingstype for forsyningsspænding: DC
- Frekvensområde (FN): 50 Hz ... 60 Hz ±10 %;16,7 Hz (iht. en 50163)
- Sikkerhedsafbryder: Transientspændingsbeskyttelse | varistor
- Lækstrøm mod PE: < 0,25 mA (264 V AC, 60 Hz);< 0,22 mA
- DC-drift: DC-drift
- Reguleringsafvigelse: < 0,5 % (belastningsændring statisk 10 % ... 90 %);< 2% (dynamisk belastningsændring 10% ... 90 % (10 Hz);< 0,25 % (indgangsspændingsændring ±10 %)
- UDGANGSEFFEKT 60 W;75 W;96 W.
- Crest faktor: type. 1,8 (120 V AC);typ. 1,84 (230 V AC)
- Ledertværsnit AWG min. 26
- Ledertværsnit AWG maks. 14
- Tilspændingsmoment maks. 0,6 Nm
- Signaludgang: Signaludgang
- Pout: > PTur (LED lyser gult, udgangseffekt > PTur, afhængigt af indstillingen af drejekontakten)
- Uout: > 0,9 x Uset (LED lyser grønt);< 0,9 x Uset (LED blinker grønt)
- Direktivet om miljøbeskyttelse: RoHS 2011/65/EU;WEEE;Reach
- Norm - begrænsning af oversvingninger ved net: EN 61000-3-2
- Norm - sikkerhedslavspænding: IEC 61010-1 (selv);IEC 61010-2-201 (PELV)
- Standard - sikker adskillelse: IEC 61558-2-16;IEC 61010-2-201
- Norm - sikkerhed til måle-, styre-, regulerings- og laboratorieapparater: IEC 61010-1;IEC 61010-2-201 (selv)
- Norm - sikkerhed på transformatorer: EN 61558-2-16
- UL-godkendelser: UL 121201 & CSA C22.2 No. 213-17 klasse i, division 2, Groups A, B, C, D T4 (Hazardous location)
- EMC-krav strømforsyning: IEC 61850-3 (G,H);en 61000-6-5 (koblingsanlæg)
- Oversvingningsstrømme: Oversvingninger
- Flicker: Flicker
- Antal perioder: 0,5 / 1 / 5 / 50 perioder
- Dæmpede sinussvingninger (ring wave): Dæmpede sinussvingninger (ring wave)
- Signal (kan konfigureres): Signal (kan konfigureres)
- Glider/klemmested fleksibelt med kabelsko min.: 0,25 mm²
- Glider/klemmested fleksibelt med kabelsko maks.: 2,5 mm²
- Indbygningsafstand til højre/venstre (aktiv, passiv): 0 mm / 0 mm (Pout ≤ 50 %)
- Indbygningsafstand foroven/forneden (aktiv, passiv): 30 mm / 30 mm (Pout ≤50 %)
- Kabinetudførelse: Polykarbonat
- UKEX: UKEX
- Støjudsendelse: Støjudsendelse i henhold til en 61000-6-3 (bolig- og erhvervslokaler) og en 61000-6-4 (industriområde)
- Støjimmunitet: Støjimmunitet i henhold til en 61000-6-1 (boliger), en 61000-6-2 (industriområde) og en 61000-6-5 (koblingsanlæg), IEC/en 61850-3 (strømforsyning)
- Produkttype
Strømforsyning
- Indgangsspænding (max.)
240 V/AC
250 V/DC
- Udgangsstrøm max.
2.5 A
- Udgangsstrøm (maks.) - afrundet
2.5 A
- Indgangsspænding (min.)
100 V/AC
110 V/DC
- Dim.
(L x B x H) 114 x 40 x 99 mm
- Udgangsspænding (maks.)
24 V/DC
- Tilslutning
Skruer
69 VA
IP20
- Beskyttelsesklasse
II
- Drifttemperation (max.)
70 °C
- Driftstemperatur (max.) (Derating)
70 °C
- Driftstemperatur (min.) (Derating)
60 °C
- Driftstemperatur (min.)
-25 °C
- Driftstemperatur
-25 °C - +70 °C
- Bredde
40 mm
- H
99 mm
- L
114 mm
- Type
QUINT4-SYS-PS/1AC/24DC/2.5/SC
- D
114 mm
- Indbygningshøjde
99 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579791 Phoenix Contact 2904614 Strømforsyning 24 V/DC 2.5 A 69 VA
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579791 Phoenix Contact 2904614 Strømforsyning 24 V/DC 2.5 A 69 VA
Beskrivelse
Primært taktet strømforsyning, QUINT Power, skruetilslutning, bæreskinnemontering, forsyning af apparater via bæreskinner-stikforbindelsen TBUS mulig, beskyttelseslakering, indgang: 1-faset, udgang: 24 V DC/2,5 A.
