Phoenix Contact 2702198 Antennebarriere købe

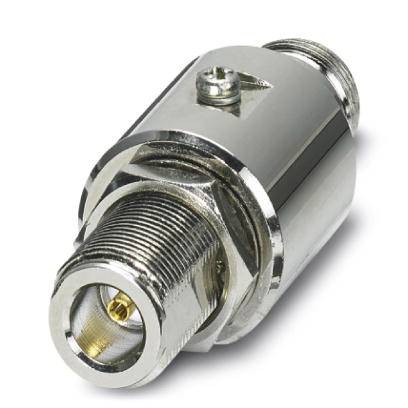

Et sølvfarvet koaksialkabel-forbindelsesstykke med en skruemekanisme, som er egnet til brug i elektroniske enheder.

Lignende billede

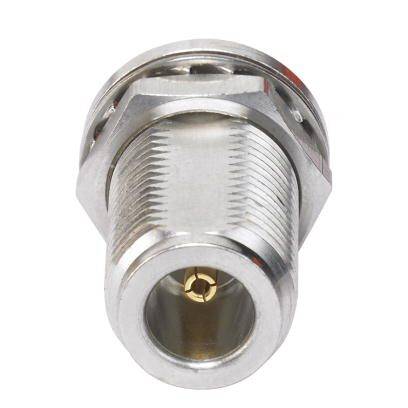

Metalkoaksial stik i nærbillede. Det indvendige gevind og det centrale kontaktpunkt er synlige.

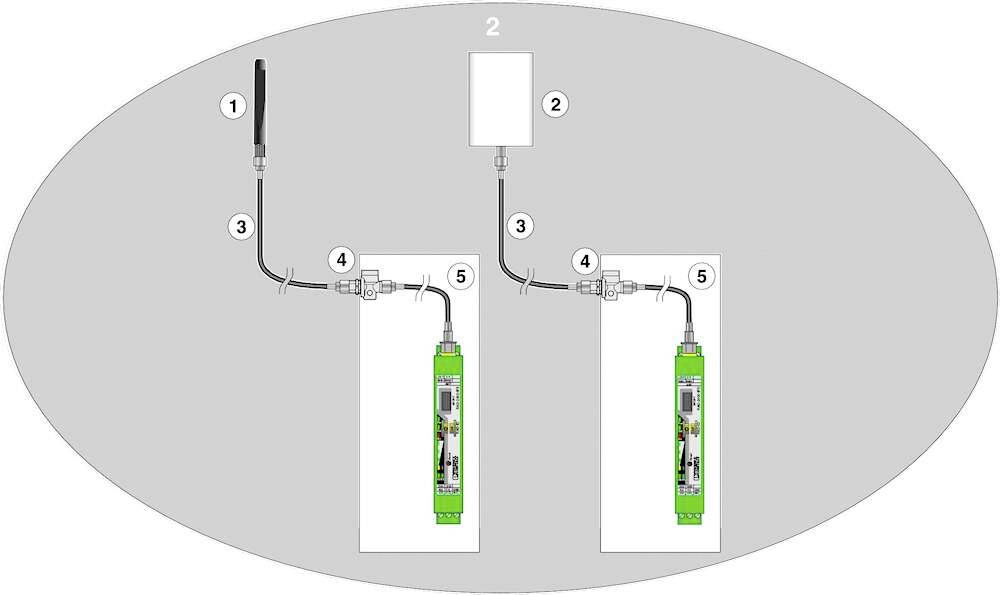

Diagrammet viser forbindelserne mellem to grønne enheder (5) med en central enhed (2) via kabler (3 og 4) og antenne (1).

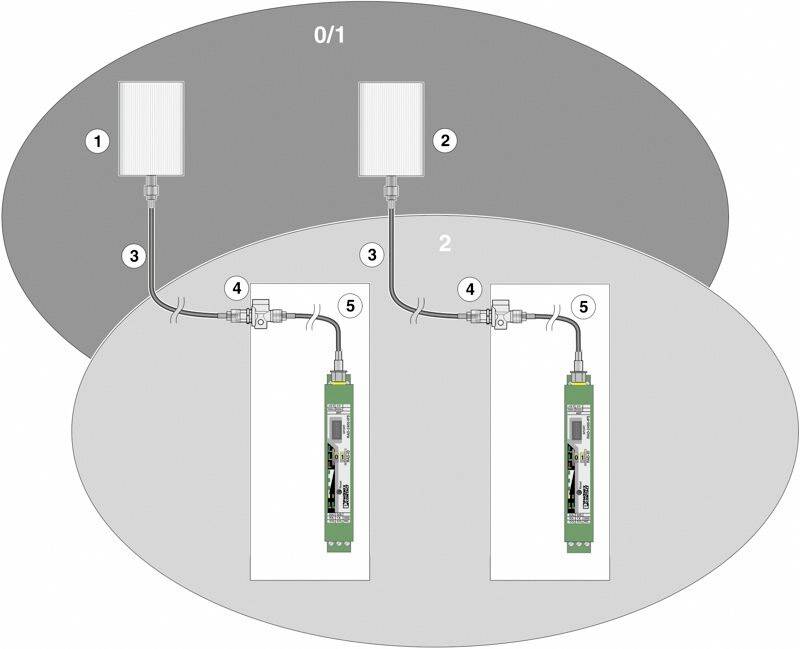

'To antennensystemer forbinder sig med to elektroniske enheder. Mærkninger: 0/1 og 2, med nummererede trin 1-5.'

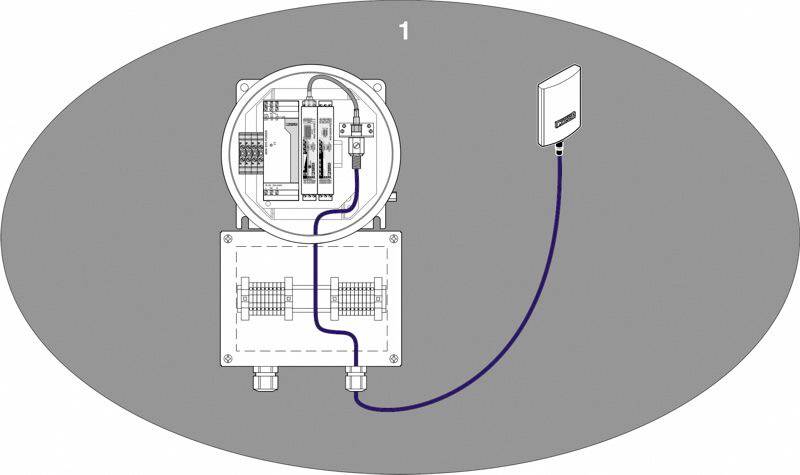

Diagrammet viser en elektrisk kredsløb med to komponenter forbundet ved hjælp af et kabel. Viser kredsløb og tilslutninger.

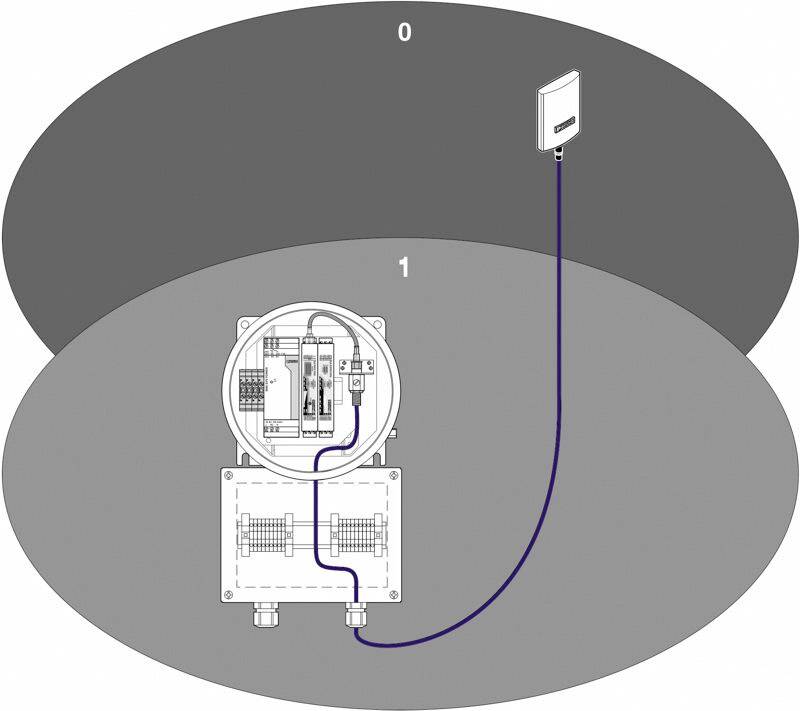

Diagram over en forbundet enhed: En enhed er forbundet med en sensor via et kabel. Baggrunden er opdelt i to områder '0' og '1'.

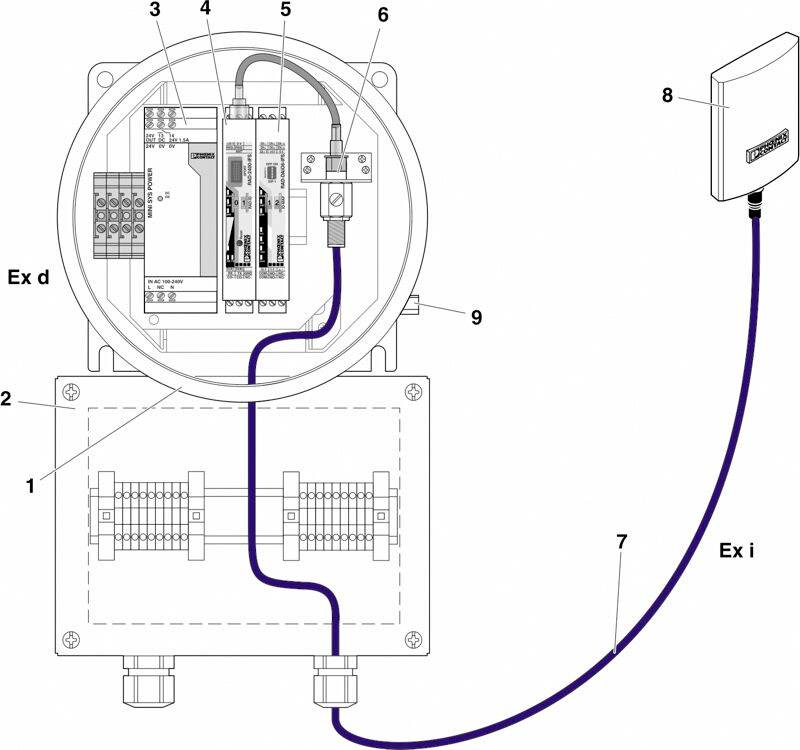

'Diagram over et Ex d-hus, som er forbundet til en Ex i-enhed via et kabel. Komponenter er nummereret og mærket.'

Diagrammet over frekvenskarakteristikken viser en næsten plan kurve mellem 500 MHz og 5000 MHz med en stigning og et fald ved enderne.

Teknisk tegning af en mekanisk komponent med dimensioner: Længde 67 mm, diameter 13,4 mm, bredde 15,8 mm.

1/9

Lignende billede

Datablad (PDF)

Levering ons. 30. sept.

Antal

stk.

Total (1.512,00 kr. / stk.r)

1.512,00 kr.

ekskl. moms

Gratis fragt

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP65
Omgivelsestemperatur (under drift) -40 °C... 75 °C
Impedans: 50 ohm
Forbindelsestype: N (female) / N (female)
Indgangseffekt Pi: ≤ 2 W.
Maksimal fejlspænding med 253 V AC/DC
Maksimal kapacitet 5,64 pF
Prøvespænding 2,1 kV AC (50 Hz / 2 s)
Materiale, kabinet: Messing forniklet
Materiale kabinetoverflade: Nikkel
Materiale indvendig leder: CuZn
Materiale indvendig leder-overflade: Guld
Materiale isoleringselement: PTFE
Materiale pakning: Silikone
Materiale fjederkontakt: CuSn
Materiale kontaktoverflade: Au

Produkttype: Antennebarriere

Type: BAR-ANT-N-N-EX

Produc.-delnr.: 2702198

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209816 Phoenix Contact 2702198 Antennebarriere

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209816 Phoenix Contact 2702198 Antennebarriere

Beskrivelse

Internationale godkendelser (ATEX, IECEx). Anvendelse af standardantenner i ex-området af zone 0, 1 og 2.
