Name: Phoenix Contact 2702137 Antenne
Brand: Phoenix Contact
SKU: 2209812
Availability: BackOrder

Hvidt elektronisk udstyr med metalholder og fastgørelsesskruer, muligvis en antenne eller signalforstærker.

Metallisk koaksial-stikforbindelse til elektriske forbindelser, set forfra. Cylindrisk form med gevind til sikker fastgørelse.

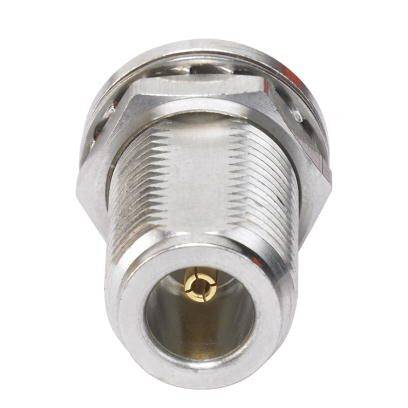

Et koaksialt TV-stik med metalkappe og synlig inderleder, bruges til at forbinde kabel-tv-udstyr.

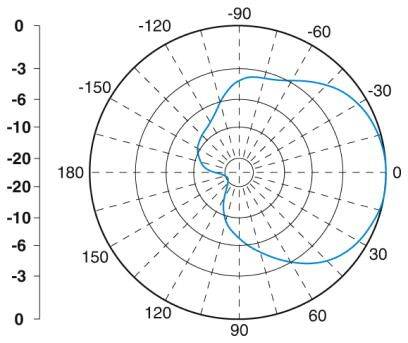

Polærdiagram med kurve viser datafordeling fra -180 til +180 grader, hvor akserne repræsenterer styrke fra -20 til 0.

Tegning af et rektangulært vandhaneventil med dimensioner: Bredde 80 mm, højde 100 mm, dybde 35 mm. Side- og frontalvisning.

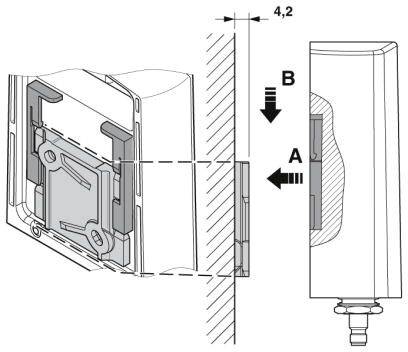

Diagrammet viser fastgørelse af en enhedskonsol på en væg. To retninger er angivet med pilene 'A' og 'B'.

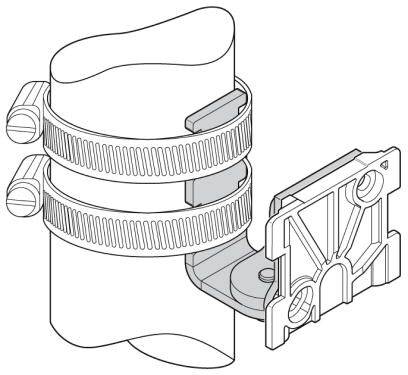

En teknisk tegning viser en klemme med to løkker. Klemmen er fastgjort til et rør og holder en rektangulær holder.

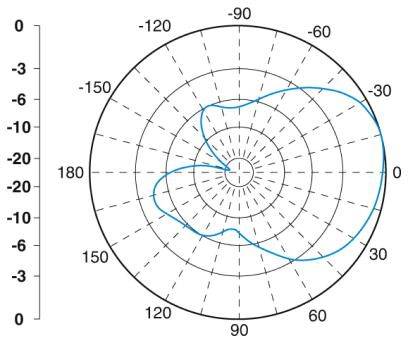

Polær-diagram viser datapunkter med vinkler fra -180 til 180 grader og radiale værdier fra -20 til 0, fremstillet ved en blå linje.

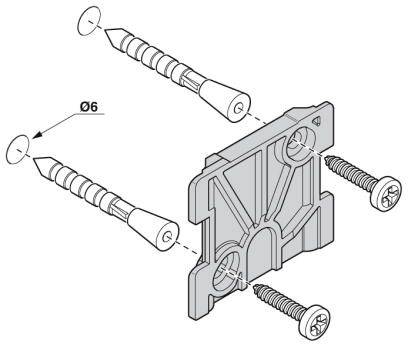

Illustration af en monteringsvejledning: To rawlplugs og skruer sættes i en plade. Pladen har tre huller.

1/9

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (2.090,00 kr. / stk.r)

2.090,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Předsmluvní informace podle Nařízení EU o datech.

Tekniske specifikationer

Beskyttelsesklasse: IP67
Omgivelsestemperatur (under drift) -40 °C... 75 °C
Åbningsvinkel horisontalt: 135 °
Åbningsvinkel vertikalt: 90 °
Polarisering: Cirkulær højredrejende
Impedans: 50 ohm
Forbindelsestype: N (female)
Materiale: Lexan EXL 9330 (antennekabinet) / V2A (holder) / V2A (mastspændebånd)
Monteringstype: Mastmontering eller vægmontering
Udvendig diameter: 25 mm... 85 mm (mast)

Produkttype: Antenne

Type: ANT-DIR-868-01

Produc.-delnr.: 2702137

Dim.: (L x B x H) 35 x 80 x 101 mm

Bredde: 80 mm

H: 101 mm

L: 35 mm

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209812 Phoenix Contact 2702137 Antenne

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209812 Phoenix Contact 2702137 Antenne

Beskrivelse

Til anvendelse i eksplosionsfarligt område. Tåler havvand Til anvendelser i reflektive omgivelser. Til stationære eller lineære, bevægelige anvendelser. Til punkt-til-punkt-forbindelser.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
