Name: Phoenix Contact 2702136 Antenne
Brand: Phoenix Contact
SKU: 2209811
Availability: BackOrder

Antennemontagersæt med stangholder, U-beslag, skruer og rawlplugs. Til nem installation af antenner.

En koaksial-stik af sølvfarvet metal, åben fortil til kabelforbindelse. Primært anvendt til antenne- eller satellitsystemer.

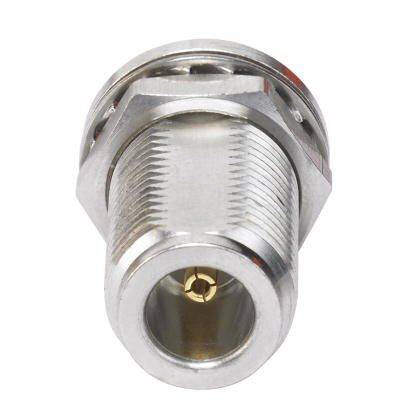

Sølv koaksial-stik i nærbillede, viser gevind og midte til kabelforbindelse. Primært brugt til elektroniske enheder.

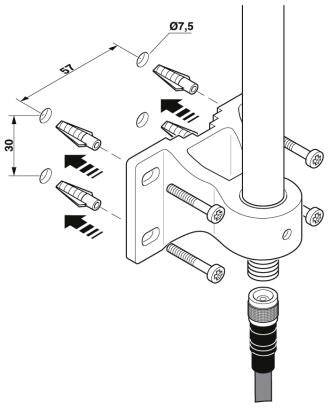

Eksplosionstegning af et beslag. Viser komponenter til montering af en metalpæl med pile og mål: 57 mm, 30 mm, 7,5 mm.

Diagram over en rørholderfastgørelse. Viser skruer og klemmer, der holder et lodret rør; egnet til diameter Ø30 - 45.

Diagram over et antennesystem med stikforbindelser og en cylindrisk antenne til højre. Kabler forbinder dem imellem.

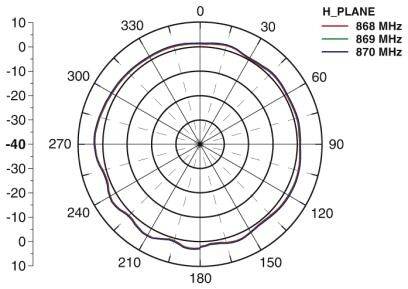

Polardiagram for H_PLAN viser frekvenser 868 MHz, 869 MHz og 870 MHz. Vinkler i grader på den ydre skala, decibel på skalaen.

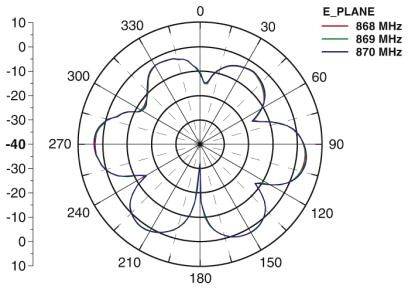

Polardiagram viser E-plan for 868, 869 og 870 MHz. Radielle linjer markerer grader. Linjerne viser frekvensfordelingsmønster.

1/8

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (2.090,00 kr. / stk.r)

2.090,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP67
Omgivelsestemperatur (under drift) -40 °C... 75 °C
Åbningsvinkel horisontalt: 360 °
Åbningsvinkel vertikalt: 30 °
Polarisering: Lineær, vertikal
Impedans: 50 ohm
Forbindelsestype: N (female)
Materiale: Glasfiberforstærket plast (antennehus) / glasfiberforstærket plast (holder) / V2A (U-skrue)
Monteringstype: Mastmontering eller vægmontering
Udvendig diameter: 30 mm... 45 mm (mast)
Diameter: 20 mm

Produkttype: Antenne

Type: ANT-OMNI-868-01

Produc.-delnr.: 2702136

H: 620 mm

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209811 Phoenix Contact 2702136 Antenne

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209811 Phoenix Contact 2702136 Antenne

Beskrivelse

Til anvendelse i eksplosionsfarligt område. Til mellemstore afstande. Til frit bevægelige anvendelser. Til flerpunkts- eller mesh-forbindelser.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
