Phoenix Contact 2316393 AXL P FBPS BASE PLC-strømmodul

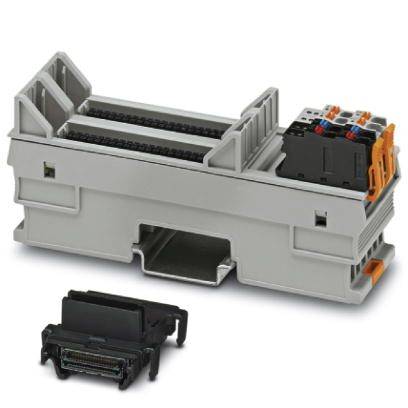

Elektroniske komponenter, herunder et stort, rektangulært stikmodul med beslag og tilslutningsklemmer samt en mindre, sort stik ved siden af.

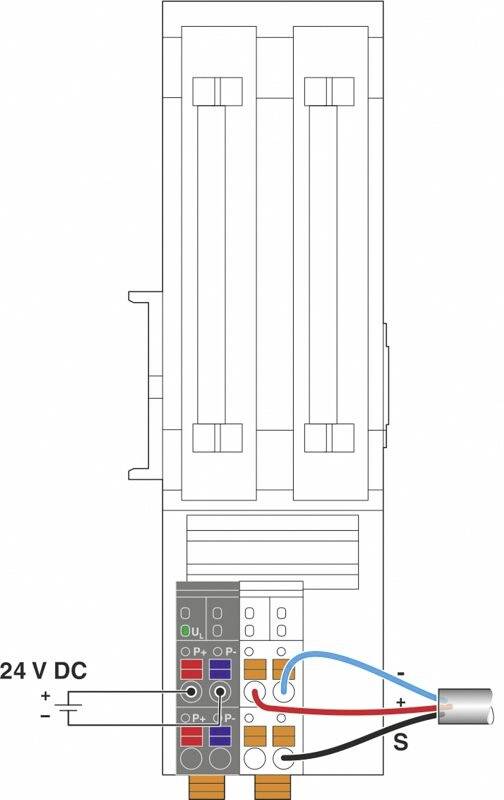

Diagram over en elektrisk kredsløb med et 24 V DC-tilslutning, to sikringer og fire farvekodet udgangspunkter.

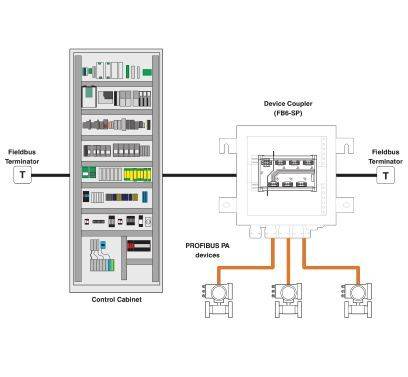

Et kredsløbsdiagram viser et kontrolskab med forbindelser til Profibus PA-enheder og en enhedskobler (FB-SFP) til feltbuskommunikation.

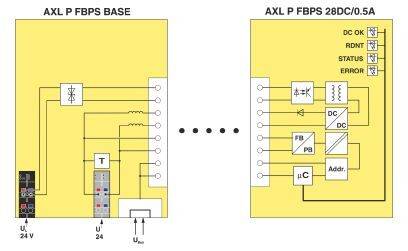

'AXL P FBPS BASE' og 'AXL P FBPS 28DC/0.5A' kredsløbsskema: Venstre basistilslutning, højre strømforsyningsenhed med statusindikatorer.

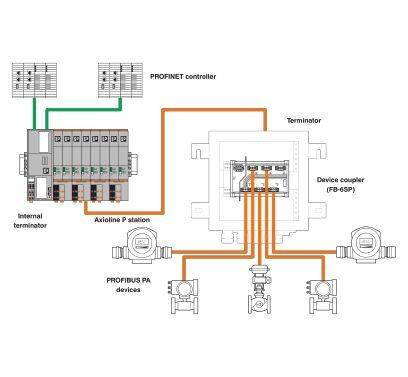

Skematisk fremstilling af et automatiseringssystem med PROFINET-controller, AxioLine-station, enhedsseparator og PROFIBUS PA-enheder.

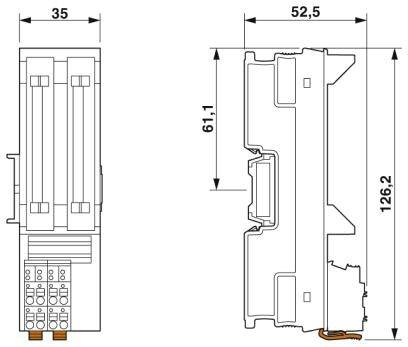

Dimensionsdiagram for en elektrisk enhed: Højde 126,2 mm, bredde 35 mm, dybde 52,5 mm. Viser for- og sidevisning.

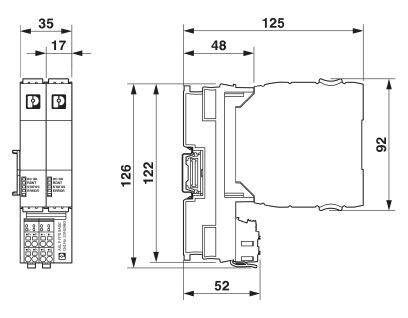

Teknisk tegning af en elektronisk komponent med dimensioner: Bredde 35 mm, højde 126 mm, dybde 125 mm. Side- og frontvisning.
1/7
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 16. feb. 2027
Antal
Total (1.190,00 kr. / stk.r)
1.190,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Omgivelsestemperatur (under drift) -40 °C... 65 °C (monteringsposition: Vægmontering på vandret bæreskinne)
  • Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
  • Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
  • Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 %
  • Interface: PROFIBUS
  • Tilslutningstype: Busssokkelmodul
  • Strømforbrug typisk: 750 mA ()
  • Forsyningsspændingsinterval: 18,5 V DC ... 30,5 V DC
  • Strømforbrug maks. 950 mA (18,5 V DC, 500 mA belastning)
  • Tilsmudsningsgrad: 2
  • Overspændingskategori: II
  • Ledertværsnit fast min.: 0,20 mm²
  • Ledertværsnit fast maks.: 1,50 mm²
  • Ledertværsnit fleksibel min.: 0,20 mm²
  • Ledertværsnit fleksibel maks.: 1,50 mm²
  • Ledertværsnit AWG min. 24
  • Ledertværsnit AWG maks. 16
Produkttype

PLC-strømmodul

Type

AXL P FBPS BASE

H

130 mm

L

125 mm

Bredde

35 mm

IP20

Dim.

(L x B x H) 125 x 35 x 130 mm

Produc.-delnr.

2316393

Maks. omgivelsestemperatur

65 °C

Min. omgivelsestemperatur

-40 °C

Indhold

1 stk

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209709 Phoenix Contact 2316393 AXL P FBPS BASE PLC-strømmodul

Datablad 2209709 Phoenix Contact 2316393 AXL P FBPS BASE PLC-strømmodul

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209709 Phoenix Contact 2316393 AXL P FBPS BASE PLC-strømmodul

Beskrivelse

Aksioline P-sokkel til PROFIBUS PA-strømforsyningsstik. Redundans forefindes, når to stik er installeret. Redundansen opretholdes over flere sokler ved hjælp af backplane-stikforbindelsen.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
