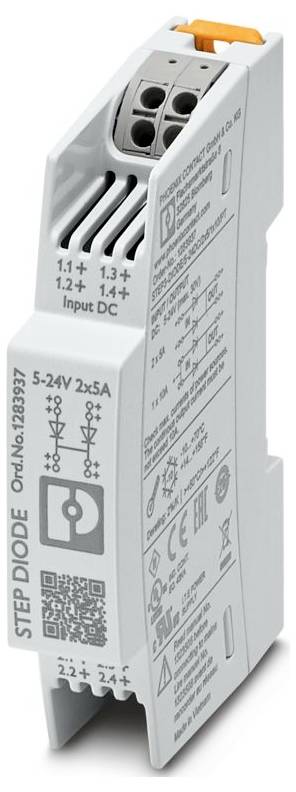

Phoenix Contact 1283937 Redundansmodul 10 A Antal udgange: 2 x
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktserie: STEP DIODE
- Tilslutningstype: Push-in-tilslutning
- Bredde: 18 mm
- Højde: 90 mm
- Dybde: 61 mm
- Delingsenhed: 1 Te (din 43880)
- Materiale, kabinet: PC
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 70 °C (DERATING > : 50 °C | 2 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-4-5
- Bemærk: T4 (-10 °C ... 30 TIL +70 ° > C, 50 °C, DERATING: 2 % /K)
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Tilsmudsningsgrad: 2
- Chok (drift): 18 ms, 30 g, pr. rumretning (IEC 60068-2-27)
- Vibration (drift): < 15 Hz, amplitude ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
- Afisoleringslængde: 10 mm (fast/fleksibel/kabelsko uden plastmuffe);13 mm (kabelsko med plastmuffe)
- Monteringsposition: Vandret bæreskinne NS 35, en 60715
- Frekvensområde 150 kHz... 80 MHz
- Mærkning: UL/C-UL Listed ANSI/UL 121201 klasse i, division 2, Groups A, B, C, D (Hazardous location)
- Beskyttelsesklasse: III
- Nominelt indgangsspændingsområde 5 V DC ... 24 V DC
- Indgangsspændingsområde 4,5 V DC … 30 V DC
- Nominel udgangsspænding: UIN - 0,5 V.
- Nominel udgangsstrøm (IN): 2x 5 A;1x 10 A.
- Indgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Ledningstilslutning: Ledningstilslutning
- stiv: 0,2 mm²... 2,5 mm²
- fleksibelt: 0,2 mm² ... 2,5 mm²
- Fleksibel kabelsko uden plastmuffe: 0,5 mm²... 1,5 mm²;1 mm² (anbefales)
- Fleksibel kabelsko med plastmuffe: 0,2 mm²... 1 mm²;1 mm² (anbefales)
- Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Isolationsspænding indgang/udgang: 550 V AC
- MTBF (IEC 61709, SN 29500): > 29675000 timer (25 °C);> 18693000 timer (40 °C);> 13996000 timer (50 °C)
- Artikelmål: Artikelmål
- Indbygningsmål: Indbygningsmål
- Monteringsbemærkning: Kan rækkemonteres: Vandret 0 mm, lodret 30 mm
- Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
- Kabinet materiale: metal
- Indsatshøjde: ≤ 5000 m (> 2000 m, derating: 10 %/1000 m)
- Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
- Standardbetegnelse: Sikkerhedslavspænding
- Sikkerhedslavspænding
- UL
- Skibsbygning: Skibsbygning
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
- Bemærk: Kriterium A.
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Indgang/udgang/signal: Usymmetrisk
- Spænding 10 V (testslibende grad 3)
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- AWG 24... 14 (Cu)
- Spændingstype for forsyningsspænding: DC
- Derating: 50 °C... 70 °C (2 % / K)
- Indbygningsafstand til højre/venstre: 0 mm / 0 mm
- Indbygningsafstand foroven/forneden: 30 mm / 30 mm
- Støjimmunitet: EN 61000-6-2:2019
- Elektrisk sikkerhed: Elektrisk sikkerhed
- Isolationsspænding indgang, udgang/kabinet: 550 V AC
- Dybde (apparatdybde (bæreskinnemontering)): 55 mm (apparatdybde (bæreskinnemontering))
- Materiale Fodbolt: Polyamid
- Nominel indgangsstrøm (IN): 1 x 10 A;2 x 5 A.
- Beskyttelse mod omvendt polaritet: Ja, < 60 V DC
- Spændingstilfælde indgang/udgang: type. 0,5 V (IOUT = 5 A)
- Transientspændingsbeskyttelse: Transildiode
- Led: Ja
- Tør Varme (IEC 60068-2-2): 70 °C (16 timer)
- Fugtig Varme cyklisk (IEC 60068-2-30) 55 °C (95 %, 2 x 23 h)
- Kulde (IEC 60068-2-1): -25 °C (16 timer)
- Variant
Bæreskinnemontering
- Produkttype
Redundansmodul
- Indgangsspænding (min.)
4.5 V/DC
- Indgangsspænding (max.)
30 V/DC
- Udgangsstrøm max.
10 A
- Udgangsstrøm (maks.) - afrundet
10 A
- Antal udgange
2 x
- Tilslutning
Push-in-fjederkrafttilslutning
- Dim.
(L x B x H) 61 x 18 x 90 mm
- Udgangstype (strømforsyning)
Fast spænding
- Produc.-delnr.
1283937
- Bredde
18 mm
- H
90 mm
- L
61 mm
- Maks. temperatur
70 °C
- Min. Temperatur
-10 °C
- Type
STEP3-DIODE/5-24DC/2X5/1X10/PT
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3568236 Phoenix Contact 1283937 Redundansmodul 10 A Antal udgange: 2 x
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3568236 Phoenix Contact 1283937 Redundansmodul 10 A Antal udgange: 2 x
Beskrivelse
Redundansmodul STEP DIODE, bæreskinnemontering, 5 V DC ... 24 V DC, 1 x 10 A, 2 x 5 A.
