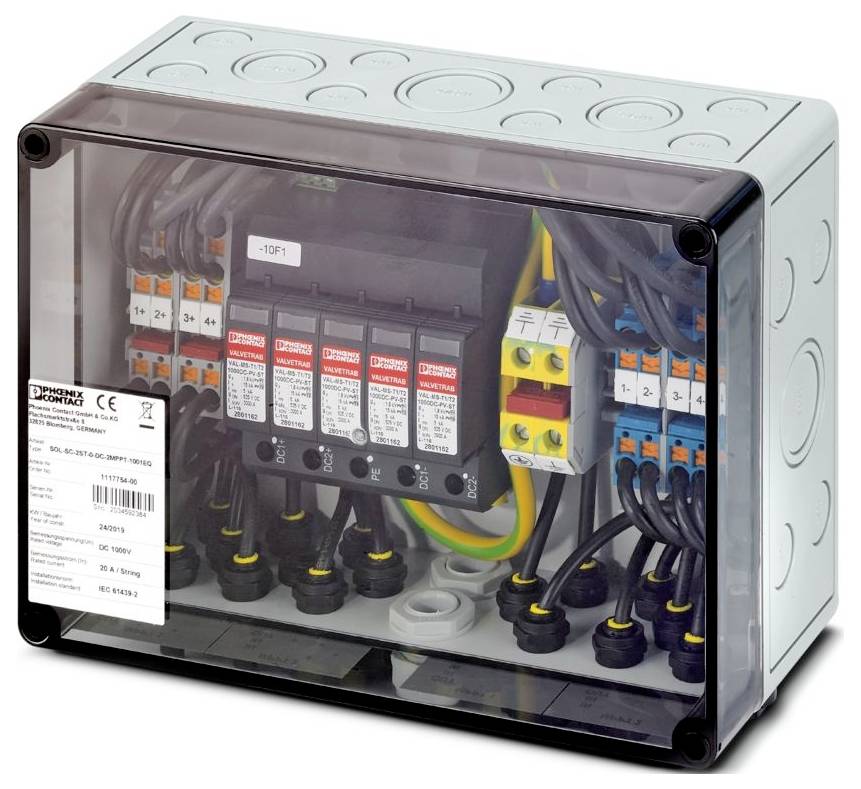

Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ Generatortilslutningskasse
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- MPP-spænding UN. Maks. 1000 V DC
- Beskyttelsesklasse: IP65
- Omgivelsestemperatur (drift) -20 °C til +55 °C
- Materiale af kabinettet: Polykarbonat
- Materiale låg/dør: Polykarbonat (transparent)
- Antal indgange (strings): 2 (pr. MPP-tracker)
- Antal understøttede MPP-trackere: 2
- Antal udgange (MPP-Tracker): 2
- Antal udgange (± per MPP-tracker) 2 (pr. MPP-tracker)
- Type ledningsindføring: SUNCLIX
- Ledningstværsnit: 2,5 mm²... 6 mm²
- Produkttype
Generatortilslutningskasse
- Dim.
(B x H x T) 254 x 180 x 111 mm
- Indhold
1 stk
- Bredde
254 mm
- H
180 mm
- D
111 mm
- Systemspænding
1000 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ Generatortilslutningskasse
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ Generatortilslutningskasse
Beskrivelse
Generatortilslutningskasse til fotovoltaiske anlæg op til 1000 V DC til tilslutning af 2 x 2 strenge. Samme antal indgangs- og udgangsstringer. Med overspændingsbeskyttelse (type 1/2) og SUNCLIX-DC-stikforbindelser til indgangs- og udgangssiden (SUNCLIX-modstik medfølger).
Solarline generatortilslutningskasser (GAKs) kan anvendes i små taganlæg samt i store udendørs anlæg. GAKs hovedopgaver er overspændingsbeskyttelse af PV-systemet, evt. samling af strings og loops i beskyttelsespotentialudligningslederen til lokal potentialeudligning.
Yderligere funktioner kan vælges og afhænger af udstyret.
Eksempler på valgfrie funktioner er beskyttelse af stringens med streng-sikringer samt aktivering af stringens med DC-lastskilleafbryder eller DC-brandvæsenskontakt.
GAKs fulde funktionalitet kan du udlede af varebetegnelsen (se brugeroplysninger om typenøglen for GAKs, kan downloades i området "Downloads").
