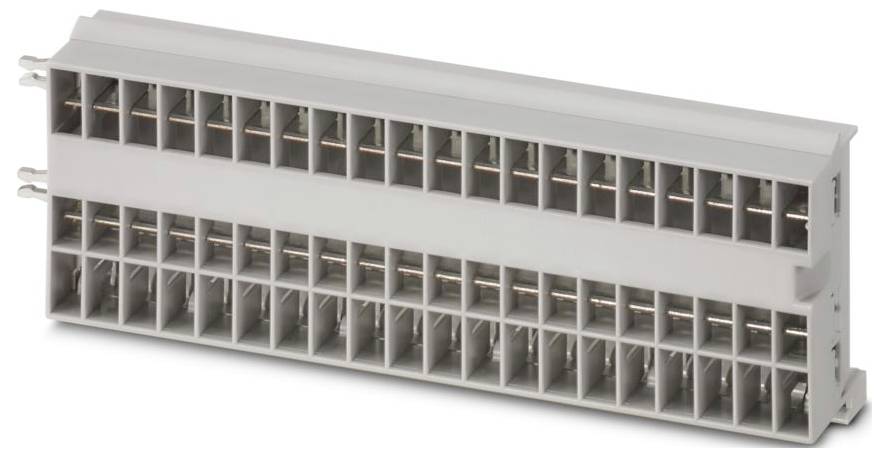

Phoenix Contact 1115674 CAPAROC CR EXT20 Strømskinne 3 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Strømskinne
Variant
Monteringsmodul
Beskyttelsestype
IP20
L
22.5 mm
Bredde
133.6 mm
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: CAPAROC
- Konstruktion: Påsætningsmodul
- Bredde: 133,6 mm
- Højde: 44 mm
- Dybde 22,5 mm (inkl. bæreskinne 7,5 mm)
- Farve: Lysegrå, RAL 7035
- Brændbarhedsklasse iht. UL 94: V-0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -30 °C... 65 °C (der skal tages hensyn til indfødningstogets temperaturområde)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Højde: ≤ 4000 m (amsl)
- Standarder/bestemmelser: EN 60068-2-27
- Bemærk: Miljøpåvirkninger - skamme
- Monteringstype: Bæreskinne: 35 mm
- Isolationsegenskaber: Isolationsegenskaber
- Tilsmudsningsgrad: 2
- Stød (drift): 30g (11 ms varighed, halvsinus-chokimpulser, iht. IEC 60068-2-27);25g (6 ms varighed, halvsinus-chokbølge ifølge IEC 60068-2-27, permanent chok);15 g (6 ms varighed, halvsinus-chokimpulser iht. IEC 60068-2-27, permanent chok. Hvis der anvendes mere end seks CAPAROC E1-moduler i systemet.)
- Vibration (drift): 5g (10 Hz ... 150 Hz / 10 cyklusser / akse / X, Y, Z)
- Generelt: Generelt
- Mærkning: ISA S74.2013 G3 Harsh Group A.
- Materiale: Kobber;PC
- Tabseffekt < 1,2 W (ved 45 A i plus sti)
- Mærkespænding: 24 V DC
- Beskyttelsesklasse: III
- Forurenende gas: Forurenende gastest
- UL-godkendelse: UL-godkendelse
- Antal stikpladser: 20
- Fugtighedstest 96 timer, 95 % RH, 40 °C.
- Mærkestrøm I: 45 A DC (samlet strøm indgang)
- Produkttype
Strømskinne
- Variant
Monteringsmodul
IP20
- L
22.5 mm
- Bredde
133.6 mm
- H
44 mm
- Passer til (detaljer)
Bæreskinne 35 mm
- Indhold
3 stk
- Type
CAPAROC CR EXT20
- Dim.
(L x B x H) 22.5 x 133.6 x 44 mm
- D
22.5 mm
- Driftsspænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564374 Phoenix Contact 1115674 CAPAROC CR EXT20 Strømskinne 3 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564374 Phoenix Contact 1115674 CAPAROC CR EXT20 Strømskinne 3 stk
Beskrivelse
Udvidelsesstrømskinne med 20 stikpladser til CAPAROC-system. Til installation på din-bæreskinne.
