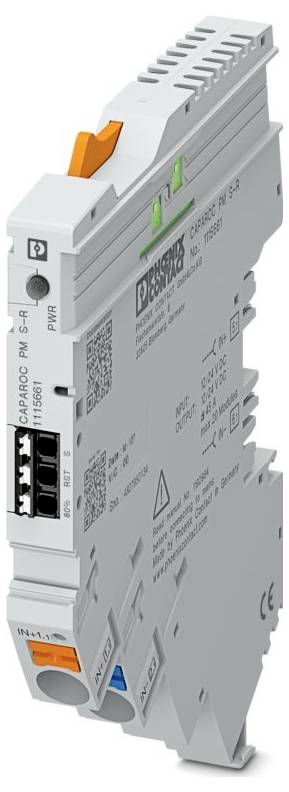

Phoenix Contact 1115661 CAPAROC PM S-R Indgangsmodul 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Indgangsmodul
Variant
Monteringsmodul
Tilslutning
Push-in-fjederkrafttilslutning
Beskyttelsestype
IP20
L
111.3 mm
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: CAPAROC
- Konstruktion: Påsætningsmodul
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit stiv: 0,5 mm²... 16 mm²
- Ledertværsnit AWG: 20... 8
- Bredde: 12,4 mm
- Højde: 132,4 mm
- Dybde 111,3 mm (inkl. bæreskinne 7,5 mm)
- Farve: Lysegrå, RAL 7035
- Brændbarhedsklasse iht. UL 94: V-0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -30 °C... 65 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Højde: ≤ 4000 m (amsl)
- Standarder/bestemmelser: EN 60068-2-27
- Bemærk: Miljøpåvirkninger - skamme
- Montering: Kan stikkes på strømskinne CAPAROC CR…
- Isolationsegenskaber: Isolationsegenskaber
- Tilsmudsningsgrad: 2
- Stød (drift): 30g (11 ms varighed, halvsinus-chokimpulser, iht. IEC 60068-2-27);25g (6 ms varighed, halvsinus-chokimpulser iht. IEC 60068-2-27, permanent chok)
- Vibration (drift): 5g (10 Hz ... 150 Hz / 10 cyklusser / akse / X, Y, Z)
- Driftsspænding 10 V DC ... 30 V DC
- Afisoleringslængde: 18 mm
- Generelt: Generelt
- Spændingsstyrke 35 V DC (lastkreds)
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,5 mm²... 16 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,5 mm²... 16 mm²
- Mærkning: ISA S74.2013 G3 Harsh Group A.
- MATERIALE: PA 6;PA 6;PA 6;PC
- Tabseffekt: type. 0,22 W (i tomgang ved 24 V);< 1,5 W (i nominel drift ved 24 V og 45 A)
- MÆRKESPÆNDING: 12 V DC;24 V DC
- Beskyttelsesklasse: III
- Udgangsspænding: Maks. 30 V DC (indgangsspænding ±5 % ved i > 80 % i min. En kanal)
- Indgangsspændingsområde 7 V DC … 30 V DC (reset med faldende flanke)
- Strømforbrug: type. 0,5 mA (ved 24 V DC)
- Virkningsgrad > 99 %
- MTBF (IEC 61709, SN 29500): 18886912,65 timer (ved 25 °C med 21 % belastning);5907048,64 timer (ved 40 °C med 34,25 % belastning);933563,97 timer (ved 40 °C med 100 % belastning)
- Forurenende gas: Forurenende gastest
- UL-godkendelse: UL-godkendelse
- Udgangsstrøm maks. 20 mA
- Målestødspænding 0,5 kV
- Antal stikpladser: 2
- Lastkreds: Lastkreds
- Udløsningsform: E (elektronisk)
- Hvilestrøm I0: typ. 9 mA (i tomgang på 24 V)
- Temperaturderating: 45 A (samlet strøm ved 40 °C);30 A (samlet strøm ved 65 °C)
- Spændingstilfælde 0,03 V (ved 45 A)
- Underspændingsfrakobling: ≤ 9,2 V DC (aktiv);≥ 10,2 V DC (inaktiv)
- Reset: Reset
- Impulslængde: ≥ 50 ms
- Statusudgang: Statusudgang
- Fugtighedstest 96 timer, 95 % RH, 40 °C.
- Mærkestrøm I: 45 A DC (samlet strøm indgang)
- Overspændingsfrakobling: ≥ 30,5 V DC (aktiv); ≤ 29,5 V DC (inaktiv)
- Hovedstrømkreds I+: Hovedstrømkreds I+
- Hovedstrømkreds IN-: Hovedstrømkreds IN-
- Maksimal systemudvidelse: ≤ 20 (CAPAROC moduler kan rækkemonteres)
- Power (PWR) LED grøn: Lyser (ved ingen kanalfejl);lyser (forsyningsspænding i nominelt område);blinker (3 x ved deaktivering programmeringsspærring)
- Power (PWR) LED rød: Lyser (forsyningsspænding uden for det nominelle område)
- Power (PWR) LED gul: Blinker (3 x ved aktivering programmeringsspærre)
- Signal LED grøn: Lyser (ved ingen kanalfejl);lyser (forsyningsspænding i nominelt område)
- Signal LED gul: Lyser (ved i > 80 % i min. En kanal)
- Signal LED rød: Lyser (ved mindst en kanalfejl);lyser (forsyningsspænding uden for det nominelle område)
- Produkttype
Indgangsmodul
- Variant
Monteringsmodul
- Tilslutning
Push-in-fjederkrafttilslutning
IP20
- L
111.3 mm
- Bredde
12.4 mm
- H
132.4 mm
- Passer til (detaljer)
Strømskinne CAPAROC CR…
- Indhold
1 stk
- Type
CAPAROC PM S-R
- Dim.
(L x B x H) 111.3 x 12.4 x 132.4 mm
- D
111.3 mm
- Driftsspænding
30 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Indgangsmodul 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Indgangsmodul 1 stk
Beskrivelse
Indfødningsmodul E (elektronisk), monteringsmetode: Stikbar på strømskinne CAPAROC CR…, mærkestrøm: 45 A.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
