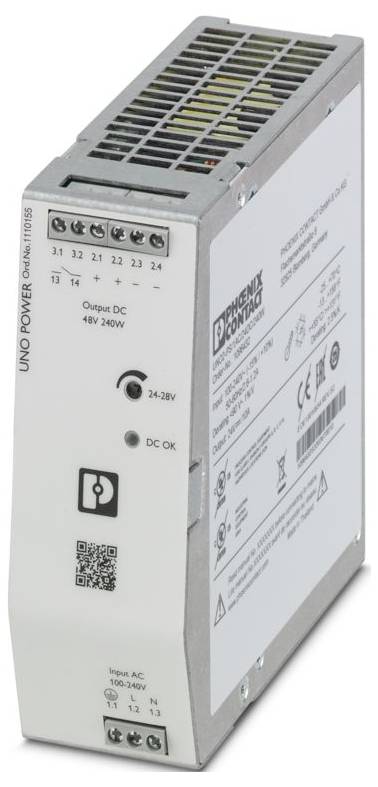

Phoenix Contact 1110155 Strømforsyning Forbrug (standby) 3 W 48 V/DC 5 A 240 W Antal udgange:1 x Indhold 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: UNO Power
- Tilslutningsmåde: Skruetilslutning.
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm;4 lbf-in. ... 5 lbf-in.
- Bredde: 45 mm
- Højde: 130 mm
- Dybde: 129 mm
- Farve: Grøn.
- Brændbarhedsklasse iht. UL 94: V0 (hus, klemmer)
- Materiale kabinet: Aluminium (AlMg3) / stålplade galvaniseret
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 70 °C (> 55 °C DERATING: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-4-11
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Chok (drift): 18 ms, 30 g, pr. rumretning (IEC 60068-2-27)
- Vibration (drift): 10 Hz ... 50 Hz, amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3 g, 90 min.
- Afisoleringslængde: 6,5 mm
- Monteringsposition: Vandret bæreskinne NS 35, en 60715
- Frekvensområde 0,15 MHz ... 80 MHz
- Mærkning: CB-ordning (IEC 61010-1, IEC 61010-2-201)
- Beskyttelsesklasse: I
- Frekvens: 50 Hz
- Nominelt indgangsspændingsområde 100 V AC ... 240 V AC
- Indgangsspændingsområde 100 V AC ... 240 V AC -15 % ... +10 %
- Indkoblingsstrømstød: typ. 10 A (ved 25 °C)
- Indkoblingsstrømstødintegreret (I2t) < 0,05 A2S
- Strømsvigtsbeskyttelsestid: type. 20 ms (120 V AC);typ. 20 ms (230 V AC)
- STRØMFORBRUG: 2,6 A (100 V AC);2,2 A (120 V AC);1,16 A (230 V AC);1,2 A (240 V AC)
- Tilkoblingstid: typ. 530 ms
- Valg af passende sikring for indgangsbeskyttelsen: 10 A ... 16 A (karakteristik B, C, D, K eller tilsvarende)
- Virkningsgrad typisk 91,5 % (120 V AC);typ. 93 % (230 V AC)
- Nominel udgangsspænding: 48 V DC
- Indstillingsområde for udgangsspænding (USET): 42 V DC... 56 V DC (≥ 48 V DC, konstant begrænset effekt< 48 V DC, konstant begrænset strøm)
- Nominel udgangsstrøm (IN): 5 A.
- Kortslutningssikker: Ja
- Tomgang: Ja
- Udgangseffekt (PN): 240 W.
- Feedback-styrke ≤ 60 V DC
- Beskyttelse mod overspænding ved udgang (OVP): ≤ 60 V DC
- Ripplespænding: typ. 50 mVss (ved nominelle værdier)
- Stigetid: < 1 s (Uout = 10 % ... 90 %)
- Kan seriekobles: Ja, til spændingsforøgelse
- Tabseffekt tomgang max. < : 3 W (230 V AC)
- Nominel tabseffekt maks. belastning < 19 W (230 V AC)
- Parallelskiftbarhed: Ja, til redundans
- Sikring (på sekundærsiden): Elektronisk
- Indgang: 2 kV (testslibende grad 4 - symmetrisk);4 kV (testslibende grad 4 - usymmetrisk)
- Position: 3.x
- Ledningstilslutning: Ledningstilslutning
- stiv: 0,2 mm²... 2,5 mm²
- fleksibelt: 0,2 mm² ... 2,5 mm²
- Fleksibel kabelsko uden plastmuffe: 0,25 mm²... 2,5 mm²
- Fleksibel kabelsko med plastmuffe: 0,25 mm²... 2,5 mm²
- Stiv (AWG) 24... 14 (Cu)
- Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Signal: Signal
- Led-signalering: LED-signal
- Signaltyper: LED DC OK - signaltilstand drift (UN = 48 V DC, iout = IN)
- Funktion: Videresendelse af driftstilstand
- Kontakt (potentialefri): OptoMOS
- Antal faser: 1
- Isolationsspænding indgang/udgang: 4 kV AC (typeafprøvning);3 kV AC (styktest)
- MTBF (IEC 61709, SN 29500): > 1000000 timer (25 °C);> 550000 timer (40 °C);> 280000 timer (55 °C)
- Forventet levetid (elektrolytkondensatorer): Forventet levetid (elektrolytkondensatorer)
- Temperatur: 25 °C;
- Supplerende tekst: Testsværhedsgrad 2
- Artikelmål: Artikelmål
- Indbygningsmål: Indbygningsmål
- Monteringsbemærkning: Kan rækkemonteres: Vandret 0 mm, lodret 30 mm
- Beskyttelseslakeret: nej
- Kabinet materiale: metal
- Udførelse af kabinettet: Rustfrit stål
- Sidedele: Aluminium
- Indsatshøjde: ≤ 3000 m (> 2000 m, derating: 10 %/1000 m)
- Klimaklasse: 3K22 (iht. en 60721)
- Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
- Temp. Kode: T4 (-25 ... +70 °C | > 55 °C, DERATING: 2,5 % /K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 3000 m)
- Standardbetegnelse: Halvlederindustriens krav til spændingsdyk
- Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr: Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr
- Sikkerhedslavspænding
- Spændingsdyk: Spændingsdyk
- UL
- SIQ: SIQ
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
- EMC-krav støjimmunitet: EN 61000-6-2
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 6 kV (testslibende grad 3)
- Luftafladning: 8 kV (testslibende grad 3)
- Bemærk: Kriterium B.
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Kontrolfelt: 10 V/m (testslidsgrad 3)
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Spænding: 230 V AC
- Spændingsdyk: Spændingsdyk
- Spændingsdyk 0 %
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Den omgivende temperatur (startup type tested): -40 °C.
- AWG 24... 14 (Cu)
- AC-drift: AC-drift
- Netform: Stjernenet (TN, TT, IT (PE))
- Landenetspænding typisk: 120 V AC;230 V AC
- Spændingstype for forsyningsspænding: AC
- Frekvensområde (FN): 50 Hz ... 60 Hz ±10 %
- Sikkerhedsafbryder: Transientspændingsbeskyttelse | varistor, gasafleder
- Lækstrøm mod PE: < 3,5 mA
- DERATING: < 90 V AC (1 % /V)
- Reguleringsafvigelse: < 1 % (belastningsændring statisk 10 % ... 90%);< 3% (dynamisk belastningsændring 10% ... 90 %);< 0,1 % (indgangsspændingsændring ±10 %)
- Crest faktor: type. 1,637 (120 V AC);typ. 1,54 (230 V AC)
- Isolationsspænding indgang/PE: 3,5 kV AC (typeafprøvning);2,4 kV AC (styktest)
- Direktivet om miljøbeskyttelse: RoHS 2011/65/EU;WEEE;Reach
- Oversvingningsstrømme: Oversvingninger
- Flicker: Flicker
- Antal perioder: 1 periode
- Indbygningsafstand til højre/venstre (aktiv, passiv): 0 mm/0 mm
- Indbygningsafstand foroven/forneden (aktiv, passiv): 30 mm / 30 mm
- Støjudsendelse: Støjudsendelse i henhold til en 61000-6-3 (bolig- og erhvervslokaler) og en 61000-6-4 (industriområde)
- Indgang/udgang: Usymmetrisk
- Sikring af enhedens indgang: 5 A internt (apparatbeskyttelse), flink
- Tabseffekt tomgang minimum: < 2,9 W (120 V AC)
- Nominel tabseffekt min.: < 23 W (120 V AC)
- Integreret sikring: nej
- Polmærkning: 3.1 (13), 3.2 (14)
- Led fra: Forsyningsspænding input AC findes ikke (fra)
- Led tændt (grøn), DC OK: UOUT ≥ 0,9 x UN (UN = 48 V DC) (til (grøn), DC OK)
- Signaltype: Kontakt DC OK - signaltilstand drift (UN = 48 V DC, Iout = IN)
- Koblingsspænding: Maks. 30 V AC/DC;maks. 60 V DC
- Strømkapacitet: Maks. 50 mA
- Tilstandsbetingelse (kontakt lukket): UOUT ≥ 0,9 x UN (UN = 48 V DC) (kontakt lukket)
- Tilstandsbetingelse (kontakt åbnet): UOUT < 42 V DC (kontakt åbnet);UOUT > 60 V DC (kontakt åbnet)
- Sikkerhed af strømforsyninger op til 1100 V (isoleringsafstande): Sikkerhed af strømforsyninger op til 1100 V (isoleringsafstande)
- Elektrisk sikkerhed: Elektrisk sikkerhed
- Sikker adskillelse: Sikker adskillelse
- Begrænsning af harmoniske strømme i nettet: Begrænsning af harmoniske strømme i nettet
- Dybde (apparatdybde (bæreskinnemontering)): 125 mm (apparatdybde (bæreskinnemontering))
- Materiale Fodbolt: Galvaniseret stålplade
- Drevform skruehoved: Langsgående slids L
- Signaludgang relæ 13/14: Signaludgang relæ 13/14
- Led tændt (grøn blinker) DC OK < 0.9 x UN: UOUT > 60 V DC (til (grøn blinker))
- Produkttype
Strømforsyning
- Indgangsspænding (min.)
100 V/AC
- Indgangsspænding (max.)
240 V/AC
- Udgangsstrøm max.
5 A
- Udgangsstrøm (maks.) - afrundet
5 A
240 W
- Udgangstype (strømforsyning)
Kan indstilles
- Faser
1
- Udgangsspænding (nom.)
48 V/DC
- Antal udgange
1 x
- Tilslutning
Skruer
- Dim.
(L x B x H) 129 x 45 x 130 mm
- Udgangsspænding (maks.)
56 V/DC
- Udgangsspænding (min.)
42 V/DC
- Drifttemperation (max.)
70 °C
- Driftstemperatur (max.) (Derating)
70 °C
- Driftstemperatur (min.) (Derating)
55 °C
- Driftstemperatur (min.)
-25 °C
- Produc.-delnr.
1110155
- Indhold
1 stk
- MTBF
1000000 h
- Strømforsyning-specifikationer
Justerbar udgangsspænding
- Bredde
45 mm
- H
130 mm
- L
129 mm
IP20
- Maks. temperatur
70 °C
- Min. Temperatur
-25 °C
- Type
UNO2-PS/1AC/48DC/240W
- Forbrug (standby)
3 W
- Virkningsgrad
93 %
- D
129 mm
- Indbygningshøjde
130 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564290 Phoenix Contact 1110155 Strømforsyning Forbrug (standby) 3 W 48 V/DC 5 A 240 W Antal udgange:1 x Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564290 Phoenix Contact 1110155 Strømforsyning Forbrug (standby) 3 W 48 V/DC 5 A 240 W Antal udgange:1 x Indhold 1 stk
Beskrivelse
Primært taktet strømforsyning, UNO Power Power, skruetilslutning, bæreskinnemontering, indgang: 1-faset, udgang 48 V DC / 5 A, kan indstilles fra 42 V DC... 56 V DC
