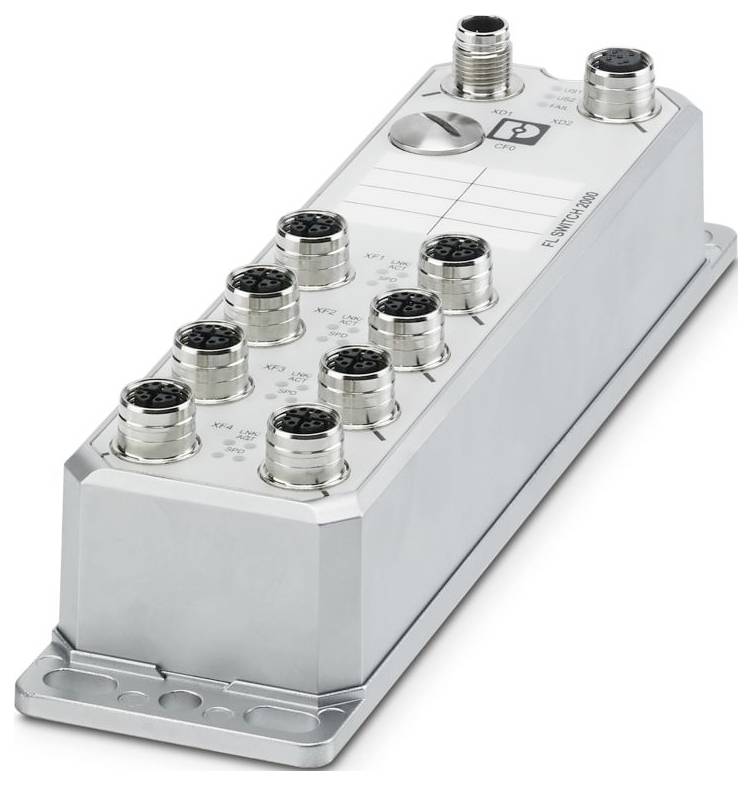

Phoenix Contact 1106615 FL SWITCH 2708 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Managed Switch 2000
- Konstruktion: Stand-alone
- Tilslutningstype: M12-stik, A-kodet
- Bredde: 60 mm
- Højde: 226 mm
- Dybde: 46 mm
- Materiale hus: Trykstøbt zink
- Omgivelsesbetingelser: Omgivelsesbetingelser
- BESKYTTELSESKLASSE IP65;IP66;IP67
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-6-3
- Monteringstype: Vægmontering
- Isolationsegenskaber: Isolationsegenskaber
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Stød (drift): 30g (en 60068-2-27)
- Vibration (drift): I henhold til IEC 60068-2-6: 5g, 150 Hz
- Generelt: Support telefonisk og på stedet (mod betaling)
- Overførselshastighed 10/100/1000 Mbit/s.
- Maksimal tabseffekt ved nominel betingelse: 6,93 W (US = Min, Tamb = Max)
- Beskyttelsesklasse III (VDE 0106)
- Lufttryk (drift): 79 kPa... 108 kPa til 2000 m/s (uden derating)
- Ethernet
- Overførselslængde: 100 m (pr. segment)
- Forsyningsspændingsinterval: 9 V DC ... 57 V DC
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 %
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: 260 mA
- Restripplespænding 3,6 VPP (inden for det tilladte spændingsområde)
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Signal-støjforhold: Støjudstråling
- Støjimmunitet EN 61000-6-2
- Statusvisning: LED'er: US1, US2 (spændingsforsyning), Fail, hver 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
- Overførselshysik: Kobber
- MTTF: 461,15 år (SN 29500 standard, temperatur 25 °C, arbejdscyklus 21 %);149,69 år (SN 29500 standard, temperatur 40 °C, arbejdscyklus 34,25 %);19,78 år (SN 29500 standard, temperatur 70 °C, arbejdscyklus 100 %)
- Forsyning: Forsyning
- Lufttryk (opbevaring/transport): 79 kPa... 108 kPa til 2000 m/s (uden derating)
- Fri for lakbefugtningsforstyrrende substanser: Ja
- Strømforbrug typisk: 260 mA (ved US = 24 V DC og 25 °C omgivelsestemperatur)
- Strømforbrug maksimalt: 0,77 A (US = Min, Tamb = Max)
- Henvisning til tilslutningsart: Autonegotiation og autocrossing
- Antal kanaler: 8 (M12-porte)
- Overførselsmedium: Kobber
- Lokal diagnose: US1/2 forsyningsspænding US1, US2 LED grøn;FAIL div. LED rød;Link-status LED grøn
- Særlige egenskaber: Udvidet temperaturområde;udviklingsproces certificeret i henhold til IEC 62443-4-1;produkt certificeret i henhold til IEC 62443-4-2
- Grundfunktionalitet: Store and Forward switch, i overensstemmelse med standarden efter IEEE 802.3
- Switch-funktioner: Switch-funktioner
- Diagnosefunktioner: RMon History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-portmirroring;ACD (Address Conflict Detection);Sslovog;CRC-Surveillance
- Filterfunktioner: Quality of Service (8 prioritetsklasser);Class of Service;DiffServ/DSCP;port-prioritering;VLAN (op til 32 VLAN);IGMP Snooping/Tværier (v1/v2);auto-Quray-port;Extended Multicast Filtering
- IP-parametrering: DHCP-klient;DHCP Option 82 (Relay Agent);DHCP-server (pool-baseret, port-baseret);BootP;DCP (Discovery and Configuration Protocol)
- MAC-adretstabel: 8k
- Management: Web-based Management (HTTP/HTTPS);rulledbaseret User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
- Redundans: MRP (Media redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-systemredundans
- Yderligere funktioner: Jumboframes (maks. 9600 byte);overførsel af MMS & GOOSE (IEC 61850-8-1);overførsel af Modbus/TCP
- Tidssynkronisering: SNTP (Simple Network Time Protocol)
- Security-funktioner: Security-funktioner
- Funktionalitet: Funktionalitet
- Borehulsafstand: 210 mm
- Signal-LED'er: Datamodtagelse, link-status
- Prøvestrækning: 24-V-forsyning / funktionsjord 500 V DC 1 min;Ethernet-interface / alle andre potentialer 2,25 kV DC 1 min.
- Status- og diagnoseindikatorer: LED'er: US1, US2 (spændingsforsyning), Fail, hver med 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
- Signalforsinkelse: ≥ 1,9 μs (Store-and-Forward-tilstand, 10/100/1000 Mbit/s, afhængigt af frame-størrelse)
- Forsyningsspænding (DC) 24 V DC (redundant)
- Overensstemmelse med EMC-retningslinjer: EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiske felter) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A;en 61000-6-2 en 61000-4-5 (Surge ) kriterium B;en 61000-6-2 en 61000-4-6 (styret immunitet) kriterium A;en 61000 6-3-6-3 (styret støj) klasse B-61000
- PROFINET-Conformance-klasse: Conformance Class B
- Profinet-enhedsfunktion: PROFINET-Device;fast startup
- Port Security: MAC-based, RADIUS (IEEE 802.1x), MAC Authentication Bypass
- Produkttype
Industrial Ethernet Switch
- Overførselshastighed
10 / 100 / 1000 MBit/s
- Grundfunktionalitet
Managed switch
- Ethernet porte
8
- Antal 10/100 MBit/s porte
8 x
- 10/100/1000 MBit/s porte
8 x
- Jumbo Frames
Ja
- Bredde
60 mm
- H
226 mm
- D
46 mm
- Type
FL SWITCH 2708
IP65
IP66
IP67
- Driftsspænding
24 V/DC
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-40 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
Beskrivelse
Managed Switch 2000-serien, 8 M12-porte 10/100/1000 Mbit /s, beskyttelsesklasse: IP65/IP66/IP67, PROFINET Conformance-Class B, udvidet temperaturområde, udviklingsproces certificeret iht. IEC 62443-4-1, kompatibel med IEC 62443-4-2
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
