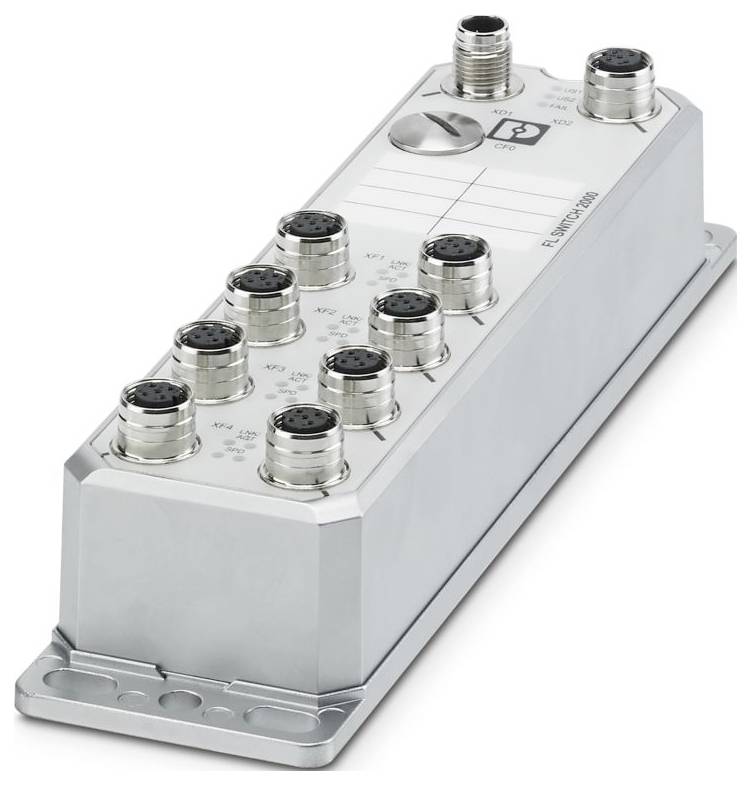

Phoenix Contact 1106500 FL SWITCH 2608 Industrial Ethernet Switch 10 / 100 MBit/s

Phoenix Contact 1106500 FL SWITCH 2608 Industrial Ethernet Switch 10 / 100 MBit/s-0
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Produktfamilie: Managed Switch 2000
  • Konstruktion: Stand-alone
  • Tilslutningstype: M12-stik, A-kodet
  • Bredde: 60 mm
  • Højde: 226 mm
  • Dybde: 46 mm
  • Materiale hus: Trykstøbt zink
  • Omgivelsesbetingelser: Omgivelsesbetingelser
  • BESKYTTELSESKLASSE IP65;IP66;IP67
  • Omgivelsestemperatur (under drift) -40 °C... 70 °C
  • Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
  • Standarder/bestemmelser: EN 61000-6-3
  • Monteringstype: Vægmontering
  • Isolationsegenskaber: Isolationsegenskaber
  • Tilladt luftfugtighed (drift): 5 % ... 95 %
  • Stød (drift): 30g (en 60068-2-27)
  • Vibration (drift): I henhold til IEC 60068-2-6: 5g, 150 Hz
  • Generelt: Support telefonisk og på stedet (mod betaling)
  • Overførselshastighed 10/100 Mbit/s.
  • Maksimal tabseffekt ved nominel betingelse: 4,68 W (US = Min, Tamb = Max)
  • Beskyttelsesklasse III (VDE 0106)
  • Lufttryk (drift): 79 kPa... 108 kPa til 2000 m/s (uden derating)
  • Ethernet
  • Overførselslængde: 100 m (pr. segment)
  • Forsyningsspændingsinterval: 9 V DC ... 57 V DC
  • Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 %
  • Bemærk til anvendelse: Kun til industriel anvendelse
  • Strømforbrug: 180 mA
  • Restripplespænding 3,6 VPP (inden for det tilladte spændingsområde)
  • Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
  • Signal-støjforhold: Støjudstråling
  • Støjimmunitet EN 61000-6-2
  • Statusvisning: LED'er: US1, US2 (spændingsforsyning), Fail, hver 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
  • Overførselshysik: Kobber
  • MTTF: 461,15 år (SN 29500 standard, temperatur 25 °C, arbejdscyklus 21 %);149,69 år (SN 29500 standard, temperatur 40 °C, arbejdscyklus 34,25 %);19,78 år (SN 29500 standard, temperatur 70 °C, arbejdscyklus 100 %)
  • Forsyning: Forsyning
  • Lufttryk (opbevaring/transport): 79 kPa... 108 kPa til 2000 m/s (uden derating)
  • Fri for lakbefugtningsforstyrrende substanser: Ja
  • Strømforbrug typisk: 180 mA (ved US = 24 V DC og 25 °C omgivelsestemperatur)
  • Strømforbrug maksimalt: 0,52 A (US = Min, Tamb = Max)
  • Henvisning til tilslutningsart: Autonegotiation og autocrossing
  • Antal kanaler: 8 (M12-porte)
  • Overførselsmedium: Kobber
  • Lokal diagnose: US1/2 forsyningsspænding US1, US2 LED grøn;FAIL div. LED rød;Link-status LED grøn
  • Særlige egenskaber: Udvidet temperaturområde;udviklingsproces certificeret i henhold til IEC 62443-4-1;produkt certificeret i henhold til IEC 62443-4-2
  • Grundfunktionalitet: Store and Forward switch, i overensstemmelse med standarden efter IEEE 802.3
  • Switch-funktioner: Switch-funktioner
  • Diagnosefunktioner: RMon History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-portmirroring;ACD (Address Conflict Detection);Sslovog;CRC-Surveillance
  • Filterfunktioner: Quality of Service (8 prioritetsklasser);Class of Service;DiffServ/DSCP;port-prioritering;VLAN (op til 32 VLAN);IGMP Snooping/Tværier (v1/v2);auto-Quray-port;Extended Multicast Filtering
  • IP-parametrering: DHCP-klient;DHCP Option 82 (Relay Agent);DHCP-server (pool-baseret, port-baseret);BootP;DCP (Discovery and Configuration Protocol)
  • MAC-adretstabel: 8k
  • Management: Web-based Management (HTTP/HTTPS);rulledbaseret User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
  • Redundans: MRP (Media redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-systemredundans
  • Yderligere funktioner: Overførsel af MMS & GOOSE (IEC 61850-8-1);overførsel af Modbus/TCP
  • Tidssynkronisering: SNTP (Simple Network Time Protocol)
  • Security-funktioner: Security-funktioner
  • Funktionalitet: Funktionalitet
  • Signal-LED'er: Datamodtagelse, link-status
  • Prøvestrækning: 24-V-forsyning / funktionsjord 500 V DC 1 min;Ethernet-interface / alle andre potentialer 2,25 kV DC 1 min.
  • Status- og diagnoseindikatorer: LED'er: US1, US2 (spændingsforsyning), Fail, hver med 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
  • Signalforsinkelse: ≥ 6,5 μs (Store-and-Forward-tilstand, 10/100 Mbit/s, afhængigt af frame-størrelse)
  • Forsyningsspænding (DC) 24 V DC (redundant)
  • Overensstemmelse med EMC-retningslinjer: EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiske felter) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A;en 61000-6-2 en 61000-4-5 (Surge ) kriterium B;en 61000-6-2 en 61000-4-6 (styret immunitet) kriterium A;en 61000 6-3-6-3 (styret støj) klasse B-61000
  • PROFINET-Conformance-klasse: Conformance Class B
  • Profinet-enhedsfunktion: PROFINET-Device;fast startup
  • Port Security: MAC-based, RADIUS (IEEE 802.1x), MAC Authentication Bypass
Produkttype

Industrial Ethernet Switch

Overførselshastighed

10 / 100 MBit/s

Grundfunktionalitet

Managed switch

Ethernet porte

8

Antal 10/100 MBit/s porte

8 x

Auto-uplink på hver port

Ja

MAC-adresser

8000

Bredde

60 mm

H

226 mm

D

46 mm

Type

FL SWITCH 2608

Interfaces

LAN (10/100 MBit/s)

IP65

IP66

IP67

Driftsspænding

24 V/DC

Maks. omgivelsestemperatur

70 °C

Min. omgivelsestemperatur

-40 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3564055 Phoenix Contact 1106500 FL SWITCH 2608 Industrial Ethernet Switch 10 / 100 MBit/s

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3564055 Phoenix Contact 1106500 FL SWITCH 2608 Industrial Ethernet Switch 10 / 100 MBit/s

Beskrivelse

Managed Switch 2000-serien, 8 M12-porte 10/100 Mbit/s, beskyttelsesklasse: IP65/IP66/IP67, PROFINET Conformance-Class B, udvidet temperaturområde, udviklingsproces certificeret iht. IEC 62443-4-1, kompatibel med IEC 62443-4-2

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
