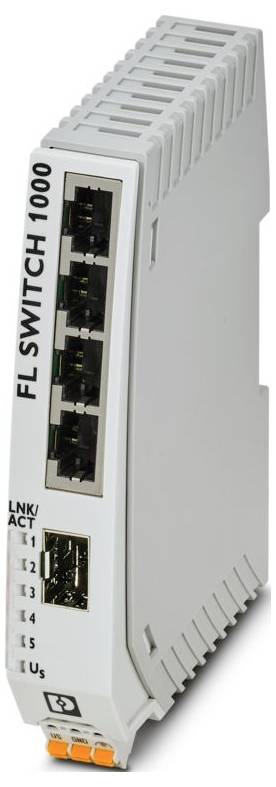

Phoenix Contact 1085177 FL SWITCH 1004N-SFX Industrial Ethernet Switch 100 MBit/s
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Unmanaged Switch 1000
- Tilslutningstype: Push-in-fjedertilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 22,5 mm
- Højde: 117 mm
- Dybde: 84 mm
- Materialehus: Glasfiberforstærket polykarbonat
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP30
- Omgivende temperatur (under drift): -10 °C ... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: 2000 m (maks.)
- Standarder/bestemmelser: EN_61000-6-4:2019
- Monteringstype: Bæreskinnemontering
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Stød (drift): 30g (en 60068-2-27)
- Vibration (drift): I henhold til IEC 60068-2-6: 5g, 150 Hz
- Betegnelse tilslutning: Spændingsforsyning
- Afisoleringslængde: 10 mm
- Overensstemmelse/godkendelse: Overensstemmelse/godkendelse
- Overførselshastighed 100 Mbit/sek. (fuld-duplex)
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 2,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 2,5 mm²
- UL, USA / CANADA: UL 61010-1, UL 61010-2-201
- Klasse i, div. 2, GROUPS A, B, C, D T4
- Klasse i, zone 2, Group IIC, T4
- Maksimal tabseffekt ved nominel betingelse: 1,935 W (ved 24 V DC)
- Antal interfaces: 1
- Lufttryk (drift): 79 kPa... 108 kPa til 2000 m/s (uden derating)
- Overførselslængde: Op til 40 km (afhængigt af den anvendte fiber/SFP-modul)
- Forsyningsspændingsinterval: 9 V DC ... 32 V DC, 18 V AC ... 30 V AC (50/60 Hz)
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Restripplespænding 3,6 VPP (inden for det tilladte spændingsområde)
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Signal-støjforhold: Støjudstråling
- Støjimmunitet: EN 61000-6-2:2019
- Statusvisning: LED'er: US, Link og Activity per Port
- Overførselshysik: Afhængigt af SFP-modul
- MTTF: 138,3 år (Standard MIL-HDBK-217F, temperatur 25 °C, driftscyklus 100 %);1647 år (SN 29500 standard, temperatur 25 °C, arbejdscyklus 21 %);1503,6 år (Telcordia-standard, temperatur 25 °C, arbejdscyklus 21 % (5 dage om ugen, 8 timer om dagen)
- Forsyning: Forsyning
- Lufttryk (opbevaring/transport): 79 kPa... 108 kPa til 2000 m/s (uden derating)
- Strømforbrug typisk: 21 mA (ved 24 V DC)
- Strømforbrug maks. 215 mA (ved 9 V DC)
- Henvisning til tilslutningsart: Autonegotiation og autocrossing
- Antal kanaler 1 (SFP-port)
- Overførselsmedium: Kobber
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Grundfunktionalitet: Unmanaged switch;autonegotiation;Store-and-Forward-switching-mode
- Switch-funktioner: Switch-funktioner
- MAC-adresstabel: 2k
- Yderligere funktioner: 100 BASE-TX/100BASE-FX (IEEE 802.3u);prioritering i henhold til Quality-of-Service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);10Base-T (IEEE 802.3)
- Security-funktioner: Security-funktioner
- Funktionalitet: Funktionalitet
- kan stikkes i: ja
- Ethernet (RJ45): Ethernet (RJ45)
- Signal-LED'er: Datamodtagelse, link-status
- Tilslutning forsyning: Via COMBICON, maks. Ledertværsnit 2,5 mm²
- Status- og diagnoseindikatorer: LED'er: US, Link og Activity per Port
- Indgangsbuffer 768 kbit
- Udgangsbuffer 768 kbit
- FORSYNINGSSPÆNDING (DC) 24 V DC
- Overensstemmelse med EMC-retningslinjerne: EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiske felter) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A;en 61000-6-2 en 61000-4-5 (Surge) kriterium B;en 61000-6-2 en 61000-4-6 (styret immunitet) kriterium A;en 61000-6-2 61000 en 61000 6-2-4-8 (elektromagnetisk felt A
- Forsyning: Forsyning af forsyning
- Ethernet (SFP): Ethernet (SFP)
- PROFINET-Conformance-klasse: Conformance klasse A
- Forsyningsspænding (AC) 24 V AC (50/60 Hz)
- FCC: Title 47 Part 15, Subpart B:2018 Class A.
- Produkttype
Industrial Ethernet Switch
- LAN-overførselshastighed
100 MBit/s
- Overførselshastighed
100 MBit/s
- Grundfunktionalitet
Unmanaged switch
- Ethernet porte
4
- SFP-porte
1 x
- Antal 10/100 MBit/s porte
4 x
- LWL-porte
1
- Bredde
22.5 mm
- H
117 mm
- D
84 mm
- Type
FL SWITCH 1004N-SFX
- Interfaces
RJ45
SFP
IP30
- Driftsspænding
24 V/DC
24 V/AC
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-10 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563408 Phoenix Contact 1085177 FL SWITCH 1004N-SFX Industrial Ethernet Switch 100 MBit/s
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563408 Phoenix Contact 1085177 FL SWITCH 1004N-SFX Industrial Ethernet Switch 100 MBit/s
Beskrivelse
Smal Ethernet-switch, fire RJ45-porte med 10/100 Mbit/s på alle porte, en SFP-port med 100 Mbit/s, automatisk registrering af overførselshastighed, autocrossing-funktion og QoS
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
