Phoenix Contact 1085162 FL SWITCH 1108NT Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

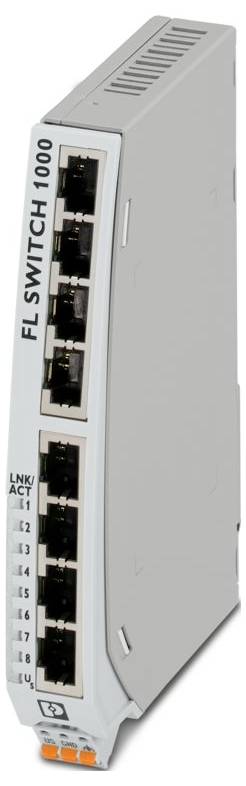

Phoenix Contact 1085162 FL SWITCH 1108NT Industrial Ethernet Switch 10 / 100 / 1000 MBit/s-0
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Produktfamilie: Unmanaged Switch 1000
  • Konstruktion: Stand-alone
  • Tilslutningstype: Push-in-fjedertilslutning
  • Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
  • Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
  • Ledertværsnit AWG: 24... 12
  • Bredde: 22,5 mm
  • Højde: 140,4 mm
  • Dybde: 92,4 mm
  • Materialehus: Glasfiberforstærket polykarbonat;aluminium / stålplade DC01
  • Omgivelsesbetingelser: Omgivelsesbetingelser
  • Beskyttelsesklasse: IP30
  • Omgivelsestemperatur (under drift) -40 °C... 75 °C
  • Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
  • Højde: 2000 m (maks.)
  • Standarder/bestemmelser: EN_61000-6-4:2019
  • Monteringstype: Bæreskinnemontering
  • Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
  • Stød (drift): 30g (en 60068-2-27)
  • Vibration (drift): I henhold til IEC 60068-2-6: 5g, 150 Hz
  • Betegnelse tilslutning: Spændingsforsyning
  • Afisoleringslængde: 10 mm
  • Overensstemmelse/godkendelse: Overensstemmelse/godkendelse
  • ATEX: »IIC T4 GC« II 3 G ex ec
  • IECEx: Ex ec IIC T4 GC
  • Overførselshastighed 10/100/1000 Mbit/s.
  • Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 2,5 mm²
  • Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 2,5 mm²
  • UL, USA / CANADA: UL 61010-1, UL 61010-2-201
  • Klasse i, div. 2, GROUPS A, B, C, D T4
  • Klasse i, zone 2, Group IIC, T4
  • Maksimal tabseffekt ved nominel betingelse: 3,915 W (ved 24  V DC)
  • Antal interfaces: 8
  • Lufttryk (drift): 79 kPa... 108 kPa til 2000 m/s (uden derating)
  • Overførselslængde: 100 m (pr. segment)
  • Forsyningsspændingsinterval: 9 V DC ... 32 V DC, 18 V AC ... 30 V AC (50/60 Hz)
  • Tilslutningsteknik: Tilslutningsteknik
  • Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
  • Bemærk til anvendelse: Kun til industriel anvendelse
  • Restripplespænding 3,6 VPP (inden for det tilladte spændingsområde)
  • Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
  • Signal-støjforhold: Støjudstråling
  • Støjimmunitet: EN 61000-6-2:2019
  • Statusvisning: LED'er: US, Link og Activity per Port
  • Overførselshastighed Ethernet i RJ45-Twisted-Pair
  • MTTF: 73 år (Standard MIL-HDBK-217F, temperatur 25 °C, driftscyklus 100 %);755,6 år (SN 29500 standard, temperatur 25 °C, arbejdscyklus 21 %);653,6 år (Telcordia-standard, temperatur 25 °C, arbejdscyklus 21 % (5 dage om ugen, 8 timer om dagen)
  • Forsyning: Forsyning
  • Lufttryk (opbevaring/transport): 79 kPa... 108 kPa til 2000 m/s (uden derating)
  • Strømforbrug typisk: 50 mA (ved 24 V DC)
  • Strømforbrug maks. 435 mA (ved 9 V DC)
  • Henvisning til tilslutningsart: Autonegotiation og autocrossing
  • Antal kanaler: 8 (RJ45-porte)
  • Overførselsmedium: Kobber
  • Brugsbegrænsning: Brugsbegrænsning
  • EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
  • Særlige egenskaber: Udvidet temperaturområde
  • Grundfunktionalitet: Unmanaged switch;autonegotiation;Store-and-Forward-switching-mode
  • Switch-funktioner: Switch-funktioner
  • MAC-adretstabel: 4k
  • Yderligere funktioner: 100 BASE-TX/100BASE-FX (IEEE 802.3u);Jumboframes (maks. 9216 byte);prioritering i henhold til Quality-of-Service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);Gigabit Ethernet 1000Base-T (IEEE 802.3ab);10Base-T (IEEE 802.3)
  • Security-funktioner: Security-funktioner
  • Funktionalitet: Funktionalitet
  • kan stikkes i: ja
  • Ethernet (RJ45): Ethernet (RJ45)
  • Signal-LED'er: Datamodtagelse, link-status
  • Tilslutning forsyning: Via COMBICON, maks. Ledertværsnit 2,5 mm²
  • Status- og diagnoseindikatorer: LED'er: US, Link og Activity per Port
  • FORSYNINGSSPÆNDING (DC) 24 V DC
  • Overensstemmelse med EMC-retningslinjerne: EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiske felter) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A;en 61000-6-2 en 61000-4-5 (Surge) kriterium B;en 61000-6-2 en 61000-4-6 (styret immunitet) kriterium A;en 61000-6-2 61000 en 61000 6-2-4-8 (elektromagnetisk felt A
  • Forsyning: Forsyning af forsyning
  • PROFINET-Conformance-klasse: Conformance klasse A
  • Forsyningsspænding (AC) 24 V AC (50/60 Hz)
  • FCC: Title 47 Part 15, Subpart B:2018 Class A.
  • EU-TYPEAFPRØVNINGSATTEST: UL 21 ATEX 2638X
  • IECEx-certifikat: IECEx UL 21.0120X
Produkttype

Industrial Ethernet Switch

LAN-overførselshastighed

1000 MBit/s

Overførselshastighed

10 / 100 / 1000 MBit/s

Grundfunktionalitet

Unmanaged switch

Ethernet porte

8

10/100/1000 MBit/s porte

8 x

Auto-uplink på hver port

Ja

Jumbo Frames

Ja

Bredde

22.5 mm

H

140.4 mm

D

92.4 mm

Type

FL SWITCH 1108NT

Interfaces

RJ45

IP30

Driftsspænding

24 V/DC

24 V/AC

Maks. omgivelsestemperatur

75 °C

Min. omgivelsestemperatur

-40 °C

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3563306 Phoenix Contact 1085162 FL SWITCH 1108NT Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3563306 Phoenix Contact 1085162 FL SWITCH 1108NT Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Beskrivelse

Smalt Ethernet-switch, bredt temperaturområde, otte RJ45-porte med 10/100/1000 Mbit/s på alle porte, automatisk registrering af overførselshastighed, Autocrossing-funktion og QoS

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
