Phoenix Contact 1043491 FL SWITCH 2506-2SFP Industrial Ethernet Switch

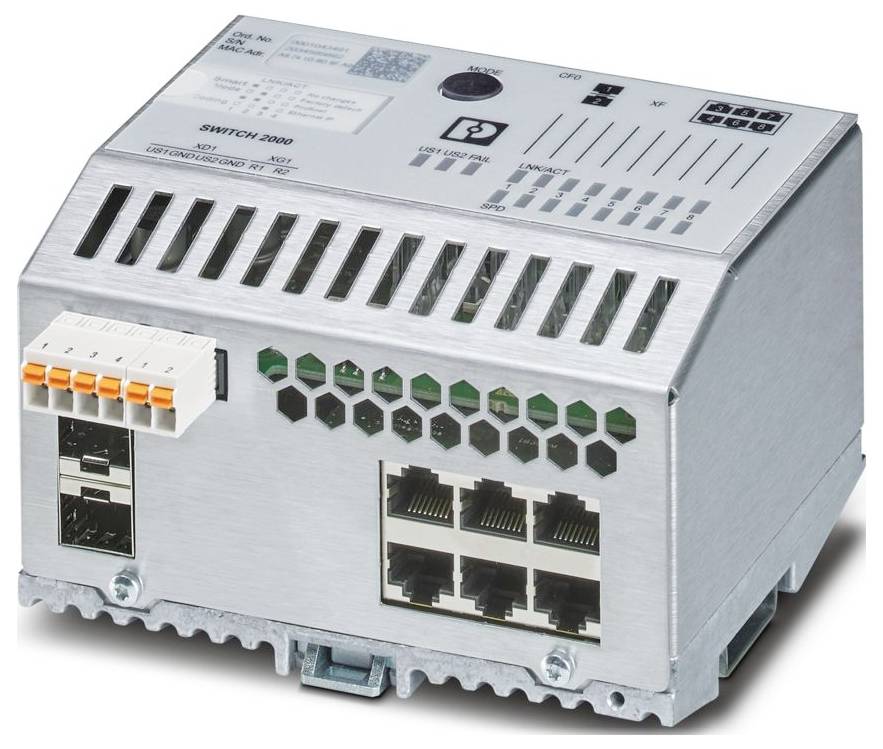

En industriel Ethernet-switch med flere porte til netværksforbindelse, der viser mærke og forbindelsesindikatorer på dens metalliske kabinet.
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Produktfamilie: Managed Switch 2000
  • Konstruktion: Blokkonstruktion
  • Tilslutningstype: Push-in-fjedertilslutning
  • Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
  • Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
  • Ledertværsnit AWG: 24... 16
  • Bredde: 128 mm
  • Højde: 113 mm
  • Dybde: 67 mm
  • Materiale kabinet: Rustfrit stål 1.4305
  • Omgivelsesbetingelser: Omgivelsesbetingelser
  • Beskyttelsesklasse: IP20
  • Omgivelsestemperatur (under drift) -40 °C... 70 °C
  • Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
  • Standarder/bestemmelser: EN 61000-6-4
  • Monteringstype: Bæreskinnemontering
  • Isolationsegenskaber: Isolationsegenskaber
  • Tilsmudsningsgrad: 2
  • Tilladt luftfugtighed (drift): 10 % ... 95 % (ingen kondensation)
  • Stød (drift): 30g (en 60068-2-27)
  • Vibration (drift): I henhold til IEC 60068-2-6: 5g, 150 Hz
  • Afisoleringslængde: 10 mm
  • Generelt: Support telefonisk og på stedet (mod betaling)
  • Overførselshastighed 100/1000 Mbit/sek. (fuld-duplex)
  • Mærkning: ISA S74.2013 G3 Harsh Group A.
  • UL, USA / Canada: UL, USA / Canada
  • Maksimal tabseffekt ved nominel betingelse: 6,46 W (US = Max, Tamb = Max)
  • Beskyttelsesklasse III (VDE 0106)
  • Antal interfaces: 2
  • Lufttryk (drift): 79 kPa... 108 kPa til 2000 m/s (uden derating)
  • Overførselslængde: Op til 80 km (afhængigt af, hvilket SFP-modul der anvendes)
  • Forsyningsspændingsinterval: 19,2 V DC ... 32 V DC
  • Tilladt luftfugtighed (opbevaring/transport): 10 % ... 95 % (ingen kondensation)
  • Bemærk til anvendelse: Kun til industriel anvendelse
  • Restripplespænding 3,6 VPP (inden for det tilladte spændingsområde)
  • Funktion
  • Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
  • Signal-støjforhold: Støjudstråling
  • Forurenende gas: Forurenende gastest
  • Støjimmunitet EN 61000-6-2
  • Statusvisning: LED'er: US1, US2 (spændingsforsyning), Fail (alarmkontakt), hver 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
  • Overførselshysik: Afhængigt af SFP-modul
  • MTTF: 357,82 år (SN 29500 standard, temperatur 25 °C, arbejdscyklus 21 %);191,24 år (SN 29500 standard, temperatur 40 °C, arbejdscyklus 34,25 %);25,65 år (SN 29500 standard, temperatur 70 °C, arbejdscyklus 100 %)
  • Forsyning: Forsyning
  • Lufttryk (opbevaring/transport): 79 kPa... 108 kPa til 2000 m/s (uden derating)
  • Fri for lakbefugtningsforstyrrende substanser: Ja
  • Strømforbrug typisk: 260 mA (ved US = 24 V DC og 25 °C omgivelsestemperatur)
  • Strømforbrug maksimalt: 350 mA (US = Min, Tamb = Max)
  • Henvisning til tilslutningstype: Brug kun kobberledninger med tilladt temperaturområde (-40 °C ... 75 °C
  • Antal kanaler: 2 (SFP-porte)
  • Overførselsmedium: Kobber;LWL
  • Skibsbygningsdata: Skibsbygnings-data
  • Temperatur: B
  • HUMIDITY: B
  • Vibration: A
  • EMC: B
  • Enclosure: required protection according to the Rules shall be provided upon installation on board
  • Lokal diagnose: US1/2 forsyningsspænding US1, US2 LED grøn;FAIL div. LED rød;LNK/ACT Link-status LED grøn;SPD overførselshastighed LED grøn/orange
  • Særlige egenskaber: Udvidet temperaturområde;udviklingsproces certificeret i henhold til IEC 62443-4-1;produkt certificeret i henhold til IEC 62443-4-2
  • Grundfunktionalitet: Store and Forward switch, i overensstemmelse med standarden efter IEEE 802.3
  • Switch-funktioner: Switch-funktioner
  • Diagnosefunktioner: RMon History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-portmirroring;ACD (Address Conflict Detection);Sslovog;CRC-Surveillance
  • Filterfunktioner: Quality of Service (8 prioritetsklasser);Class of Service;DiffServ/DSCP;port-prioritering;VLAN (op til 32 VLAN);IGMP Snooping/Tværier (v1/v2);auto-Quray-port;Extended Multicast Filtering
  • IP-parametrering: DHCP-klient;DHCP Option 82 (Relay Agent);DHCP-server (pool-baseret, port-baseret);BootP;DCP (Discovery and Configuration Protocol)
  • MAC-adretstabel: 8k
  • Management: Web-based Management (HTTP/HTTPS);rulledbaseret User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
  • Redundans: MRP (Media redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-systemredundans
  • Yderligere funktioner: Jumboframes (maks. 9600 byte);overførsel af MMS & GOOSE (IEC 61850-8-1);overførsel af Modbus/TCP
  • Tidssynkronisering: SNTP (Simple Network Time Protocol)
  • Security-funktioner: Security-funktioner
  • Funktionalitet: Funktionalitet
  • Ethernet (RJ45): Ethernet (RJ45)
  • Signal-LED'er: Datamodtagelse, link-status
  • Tilslutning forsyning: Via COMBICON, maks. Ledertværsnit 2,5 mm²
  • Prøvestrækning: 24-V-forsyning / funktionsjord 500 V DC 1 min;Ethernet-interface / alle andre potentialer 2,25 kV DC 1 min.
  • Status- og diagnoseindikatorer: LED'er: US1, US2 (spændingsforsyning), Fail-kontakt), hver med 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
  • Signalforsinkelse: ≥ 1,9 μs (Store-and-Forward-tilstand, 10/100/1000 Mbit/s, afhængigt af frame-størrelse)
  • Forsyningsspænding (DC) 24 V DC (redundant)
  • Overensstemmelse med EMC-retningslinjer: EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiske felter) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium  A;en 61000-6-2 en 61000-4-5 (Surge) kriterium A;en 61000-6-2 en 61000-4-6 (styret immunitet) kriterium A;en 61000-6-2 61000 6-4 en 61000 6-2-6-4 61000 (støj)
  • Materiale bundplade: Trykstøbt aluminium, korrosionsbestandig
  • Ethernet (SFP): Ethernet (SFP)
  • Varselskontakt kontrolspænding: type. 24 V DC
  • PROFINET-Conformance-klasse: Conformance Class B
  • Profinet-enhedsfunktion: PROFINET-Device;fast startup
  • Port Security: MAC-based, RADIUS (IEEE 802.1x), MAC Authentication Bypass
Produkttype

Industrial Ethernet Switch

Ethernet porte

6

SFP-porte

2 x

Bredde

128 mm

H

113 mm

D

67 mm

Type

FL SWITCH 2506-2SFP

Interfaces

RJ45

SFP

IP20

Driftsspænding

24 V/DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3561965 Phoenix Contact 1043491 FL SWITCH 2506-2SFP Industrial Ethernet Switch

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3561965 Phoenix Contact 1043491 FL SWITCH 2506-2SFP Industrial Ethernet Switch

Beskrivelse

Managed Switch 2000-serien, 6 RJ45-porte 10/100/1000 Mbit/s, 2 SFP-porte 100/1000 Mbit/s, PROFINET Conformance-Class B, udvidet temperaturområde, udviklingsproces certificeret iht. IEC 62443-4-1, kompatibel med IEC 62443-4-2

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
