Name: Pepperl+Fuchs Sensor Kapacitiv CCN5-F46A-E1 103535 Ikke i plan NPN
Brand: Pepperl+Fuchs
SKU: 2628191
Availability: BackOrder

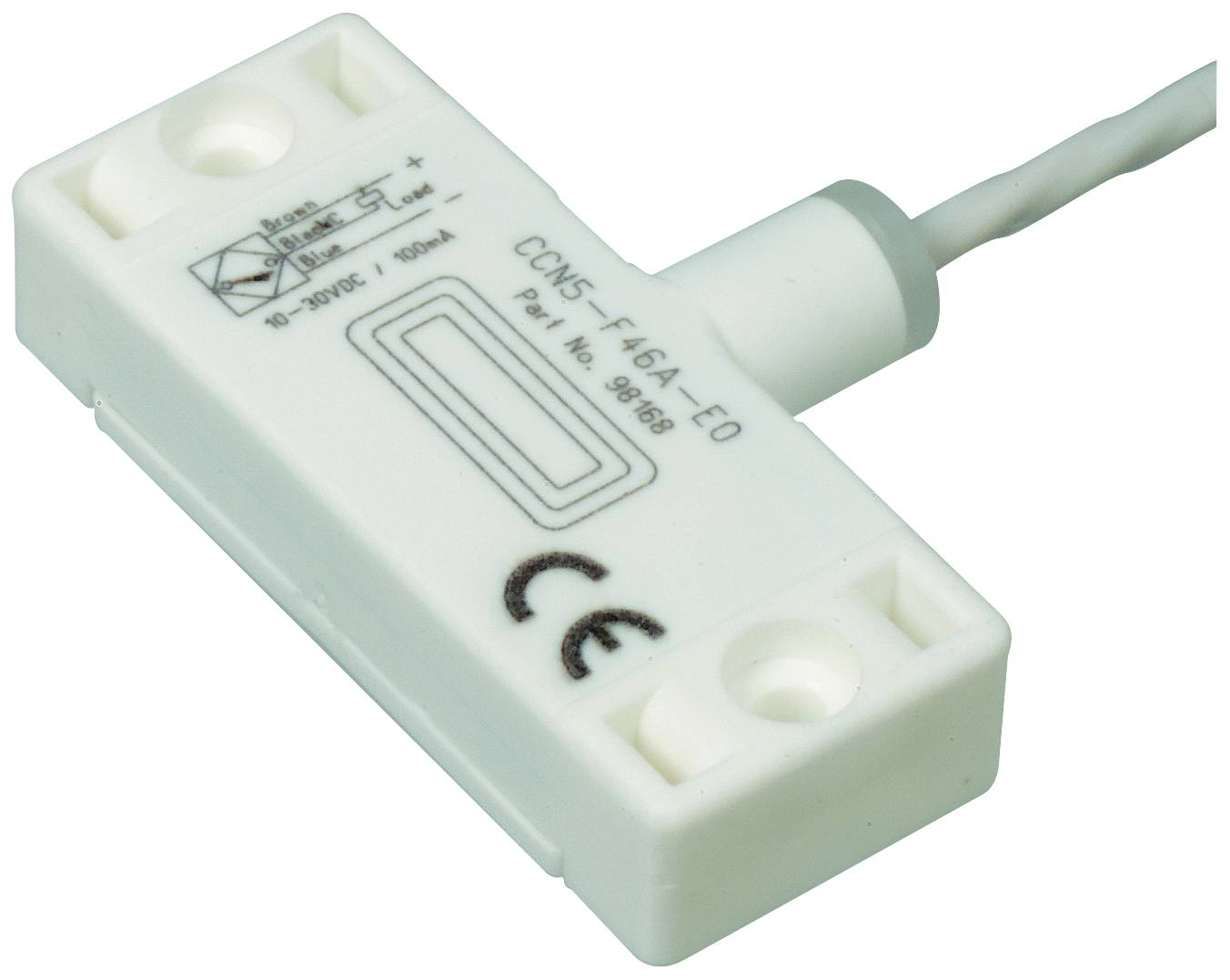

En rektangulær, hvid magnetkontakt med kabelstik, CE-mærkning og tekniske specifikationer på oversiden.

Lignende billede

Produkttype

Sensor

Driftsspænding maks.

30 V/DC

Kontakttype

1 x brydekontakt

Koblingsafstand (max.)

5 mm

Udgange

NPN

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 16. dec.

Antal

stk.

Total (950,00 kr. / stk.r)

950,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Sensor

Type: CCN5-F46A-E1

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Kontakttype: 1 x brydekontakt

Koblingsafstand (max.): 5 mm

Udgange: NPN

Kabinetmateriale: PVDF

Variant: Kapacitiv

Indbygningstype: Ikke i plan

Tilslutning: Kabel

Kabellængde: 2 m

Min. Temperatur: -25 °C

Maks. temperatur: 70 °C

: IP68

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628191 Pepperl+Fuchs Sensor Kapacitiv CCN5-F46A-E1 103535 Ikke i plan NPN

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628191 Pepperl+Fuchs Sensor Kapacitiv CCN5-F46A-E1 103535 Ikke i plan NPN

Beskrivelse

Kontaktafstand: 5 mm, indbygning: Ikke i niveau, koblingsfunktion: Brydekontakt (NC), udgangstype: NPN, driftsspænding: 10... 30 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataSkiftefunktion: Åbner (NC)Udgangstype: NPNKoblingsafstand: 5 mmMontering: Ikke i niveauUdgangspolaritet: DCSikret kontaktafstand: 0... 3,5 mmUdgangstype: 3-lederIdentifikationsdataMonteringsbetingelser B 0 mm C: 10 mm F: 20 mm / 50 mmDriftsspænding 10... 30 V DCKoblingsfrekvens: 0... 10 HzHysterese: 1... 10 typ. 5 %Beskyttelse mod forkert polaritet: Beskyttet mod polvendingKortslutningsbeskyttelse: TaktendeSpændingsfald: ≤ 2 V.Spændingsfald ved iL. Spændingstilfælde iL = 10mA, koblingselement til: 0,8... 2,2 V type. 1,4 VDriftsstrøm: 0... 100 MAMindste driftsstrøm 0 mAReststrøm: 0... 0,5 mA typ. 0,01 mA Reststrøm TU = 40 °C skifteelement: ≤ 100 µATomgangsstrøm: ≤ 15 mAStandbytning: ≤ 50 msVisning af afbryderindstilling: LED, gulOverensstemmelse med normer og direktiverOverensstemmelse med standarderne Standarder: EN 60947-5-2:2007 | IEC 60947-5-2:2007Godkendelser og certifikaterUL-godkendelse: CULus listed, General PurposeCSA-godkendelse: CCSAus Listed, General PurposeCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivende temperatur: -25... 70 °C (-13 ... 158 °F)Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)Mekaniske dataTilslutningstype: Kabel FEP, 2 m.Ledertværsnit 0,14 mm2Kabinetmateriale: PVDFAreal: PVDFBeskyttelsesklasse: IP68Bemærk: Kabeltrækstyrke 20 N
