Name: Pepperl+Fuchs Sensor Induktiv NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 Ikke i plan PNP
Brand: Pepperl+Fuchs
SKU: 2628369
Availability: BackOrder

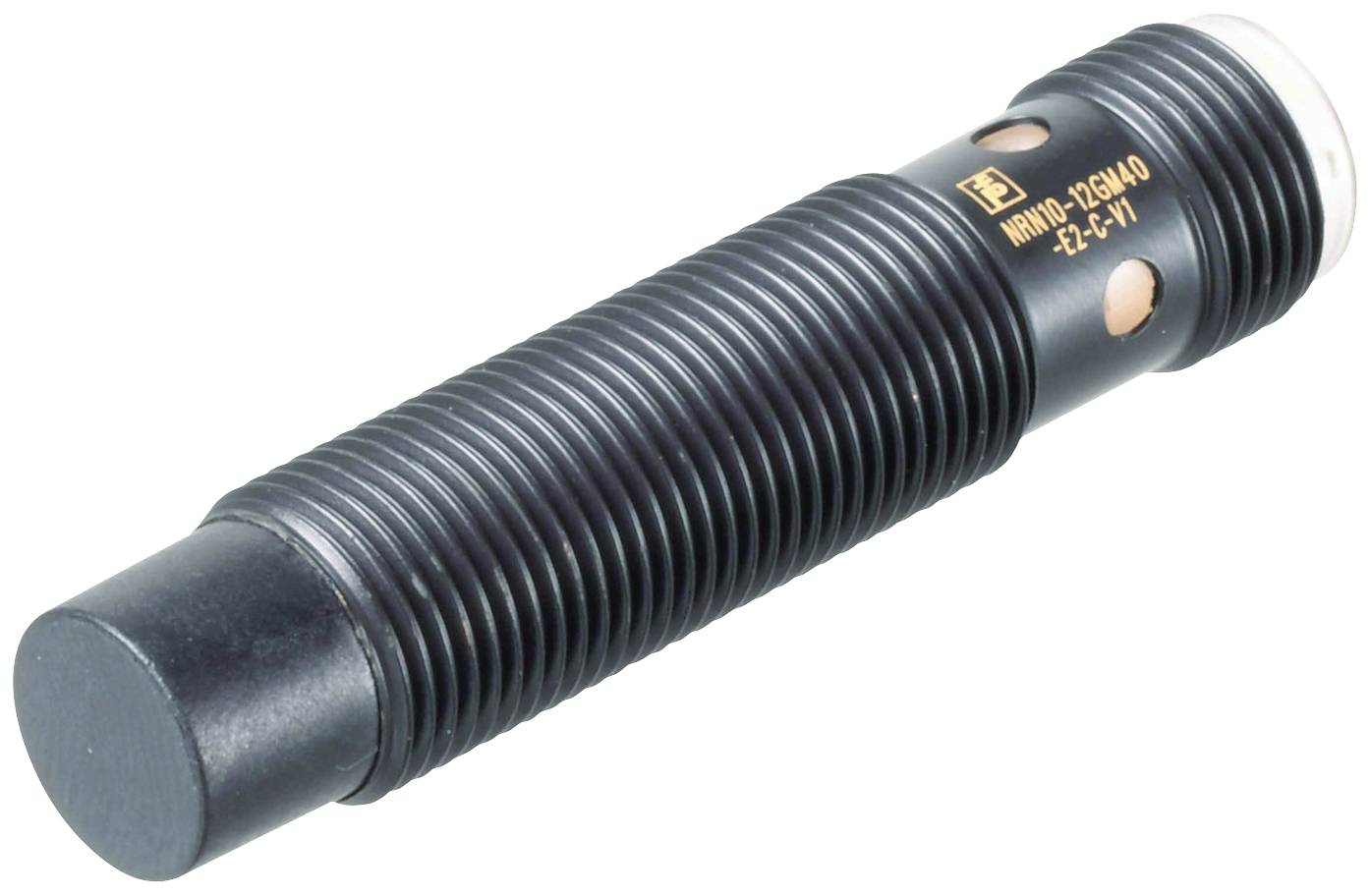

En sort, cylindrisk støddæmper med riflet overflade og guldfarvet tekst, liggende i en diagonal position.

Lignende billede

Produkttype

Sensor

Driftsspænding maks.

30 V/DC

Kontakttype

1 x brydekontakt

1 x sluttekontakt

Koblingsafstand (max.)

10 mm

Udgange

PNP

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 16. dec.

Antal

stk.

Total (1.290,00 kr. / stk.r)

1.290,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Sensor

Type: NRN10-12GM40-E2-IO-C-V1

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Koblingsafstand (max.): 10 mm

Udgange: PNP

Kabinetmateriale: Messing

Variant: Induktiv

Materiale-egenskaber: Teflonbelagt

Indbygningstype: Ikke i plan

Størrelse: M12

Tilslutning: Stik M12, 4-polet

Specifikationer: LED-display

Min. Temperatur: -25 °C

Maks. temperatur: 70 °C

: IP67

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

Kontaktfrekvens: 1300 Hz

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628369 Pepperl+Fuchs Sensor Induktiv NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 Ikke i plan PNP

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628369 Pepperl+Fuchs Sensor Induktiv NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 Ikke i plan PNP

Beskrivelse

Koblingsafstand: 10 mm (indstilling fra fabrikken), indbygning: Ikke i niveau, koblingsfunktion: Sluttekontakt/brydekontakt (NO/NC) kan programmeres, udgangstype: PNP, driftsspænding: 10... 30 V DC, driftsstrøm: 0... 200 mA

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataKoblingsfunktion: Sluttekontakt/brydekontakt (NO/NC) kan programmeresUdgangstype: PNPKoblingsafstand: 10 mm (indstilling fra fabrikken)Kort koblingsafstand: 8 mm (kan aktiveres med software)Montering: Ikke i niveauUdgangspolaritet: DCSikret kontaktafstand: 0... 8,1 mmReduktionsfaktor rAl: 1Reduktionsfaktor rCu: 1Reduktionsfaktor rV2A (1.4301) : 1Reduktionsfaktor rS37: 1Udgangstype: 3-lederIdentifikationsdataDriftsspænding 10... 30 V DCKoblingsfrekvens: 0... 1300 Hz (koblingspunkt drift) | 0... 80 Hz (vinduesdrift, koblingspunktdrift med stabilitetsalarm)Hysterese: typ. 3 %Beskyttelse mod forkert polaritet: Beskyttet mod polvendingKortslutningsbeskyttelse: TaktendeSpændingsfald: ≤ 0,5 V.Driftsstrøm: 0... 200 mAReststrøm: 0... 0,5 mA typ. 60 µA ved 25 °C.Tomgangsstrøm: ≤ 15 mAStandbyflytning: Maks. 150 msMagnetisk ensretter: 200 MTMagnetisk skiftefelt: 200 MTStatusvisning: Flerhuls-LED, gulParametre for funktionel sikkerhedMTTFd: 362 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %InterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Apparat-ID: 0x201114 (2101524)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang (styringsside): 2 bit | procesdata udgang (styringsside): Ingen"SIO Mode"-understøttelse: JaKompatibel masterport-type: AOverensstemmelse med normer og direktiverOverensstemmelse med standarderne STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Godkendelser og certifikaterBeskyttelsesklasse: II Mærkeisolationsspænding: 60 V Nominel stødholdespænding: 800 V.UL-godkendelse: CULus listed, General Purpose | Class 2 Power SourceCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivende temperatur: -25... 70 °C (-13 ... 158 °F)Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)Mekaniske dataForbindelsestype: Stik M12 x 1 , 4-poletKabinetmateriale: Messing, PTFE-belagtPandeflade: PPSKapslingsklasse:IP67Masse: 24 g.FabriksindstillingerForudindstilling: Driftstilstand = koblingspunktdrift med stabilitetsalarm | koblingsfunktion = sluttekontakt (NO) | koblingsafstand = 10 mmGenerelle oplysningerLeveres med 2 møtrikker med låseskandning
