Name: Pepperl+Fuchs Sensor Induktiv NRB20-U1-E2-IO 306534-0005 Flugter med PNP
Brand: Pepperl+Fuchs
SKU: 2628465
Availability: BackOrder

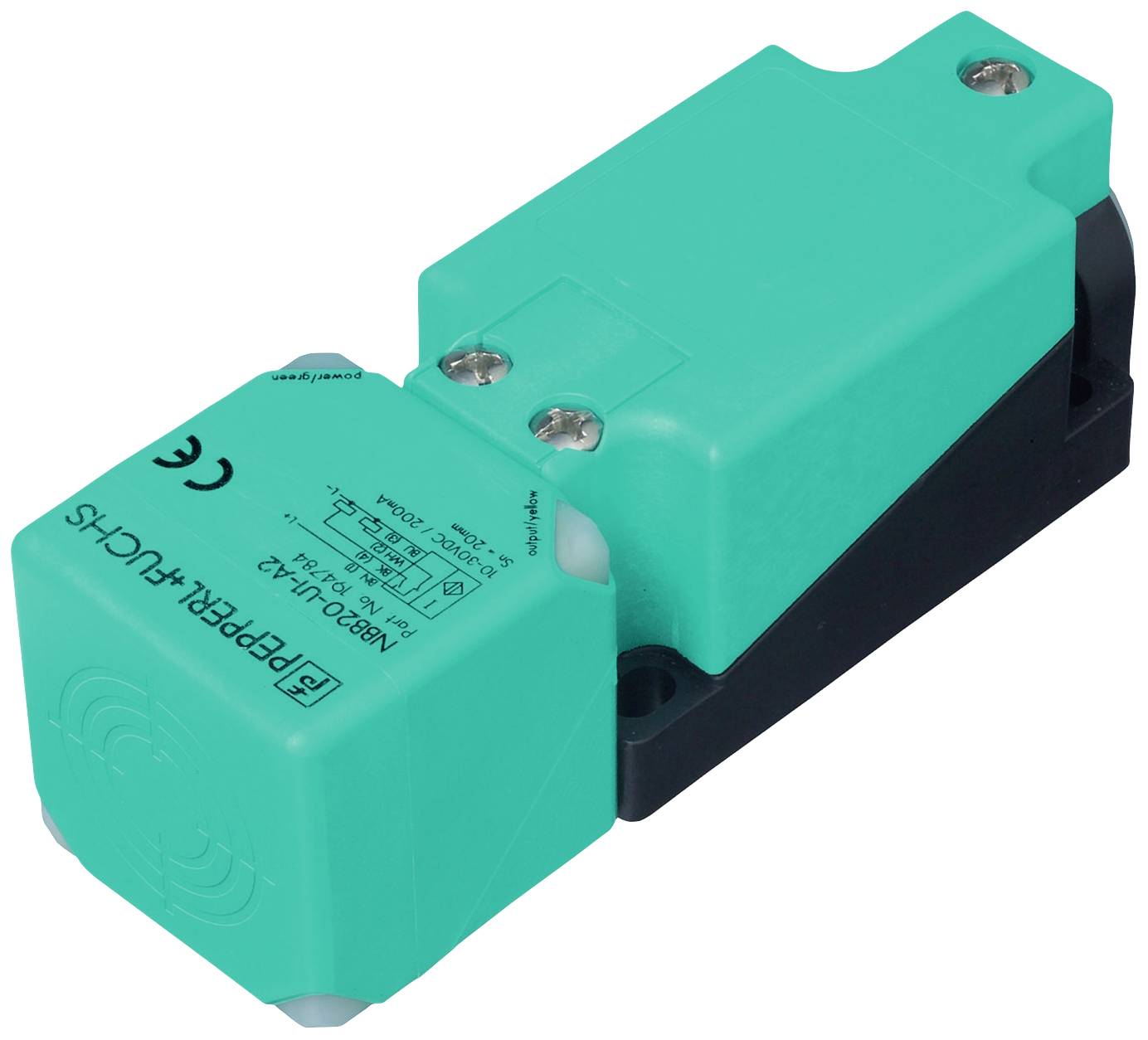

En rektangulær, grøn sensor med sort bund, to fastgørelsesskruer og CE-mærkning fra mærket Pepperl+Fuchs.

Lignende billede

Produkttype

Sensor

Driftsspænding maks.

30 V/DC

Kontakttype

1 x brydekontakt

1 x sluttekontakt

Koblingsafstand (max.)

20 mm

Udgange

PNP

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 16. dec.

Antal

stk.

Total (1.190,00 kr. / stk.r)

1.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Sensor

Type: NRB20-U1-E2-IO

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Koblingsafstand (max.): 20 mm

Udgange: PNP

Kabinetmateriale: Polyamid

Variant: Induktiv

Materiale-egenskaber: pulverbelagt

Indbygningstype: Flugter med

Tilslutning: Skrueklemmer

Specifikationer: LED-display

Min. Temperatur: -25 °C

Maks. temperatur: 70 °C

: IP67

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

Kontaktfrekvens: 440 Hz

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628465 Pepperl+Fuchs Sensor Induktiv NRB20-U1-E2-IO 306534-0005 Flugter med PNP

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628465 Pepperl+Fuchs Sensor Induktiv NRB20-U1-E2-IO 306534-0005 Flugter med PNP

Beskrivelse

Koblingsafstand: 20 mm (indstilling fra fabrikken), indbygning: I niveau, koblingsfunktion: Sluttekontakt/brydekontakt (NO/NC) kan programmeres, udgangstype: PNP, driftsspænding: 10... 30 V DC, driftsstrøm: 0... 200 mA

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataKoblingsfunktion: Sluttekontakt/brydekontakt (NO/NC) kan programmeresUdgangstype: PNPKoblingsafstand: 20 mm (indstilling fra fabrikken)Kort koblingsafstand: 15 mm (kan aktiveres med software)Flugtende indbygningUdgangspolaritet: DCSikret kontaktafstand: 0... 16,2 mmReduktionsfaktor rAl: 1Reduktionsfaktor rCu: 1Reduktionsfaktor rV2A (1.4301) : 1Reduktionsfaktor rS37: 1Udgangstype: 3-lederIdentifikationsdataDriftsspænding 10... 30 V DCKoblingsfrekvens: 0... 440 Hz (koblingspunkt drift) | 0... 10 Hz (vinduesdrift, koblingspunktdrift med stabilitetsalarm)Hysterese: typ. 3 %Beskyttelse mod forkert polaritet: Beskyttet mod polvendingKortslutningsbeskyttelse: TaktendeSpændingsfald: ≤ 0,5 V.Driftsstrøm: 0... 200 mAReststrøm: 0... 0,5 mA typ. 60 µA ved 25 °C.Tomgangsstrøm: ≤ 20 mAStandbyflytning: Maks. 150 msMagnetisk ensretter: 200 MTMagnetisk skiftefelt: 200 MTDriftspændingsvisning: LED, grønStatusvisning: Led, gulParametre for funktionel sikkerhedMTTFd: 701 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %InterfaceInterfacetype: IO-link ( via C/Q = klemme 4 )IO-Link-version: 1.1Apparat-ID: 0x201005 (2101253)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang (styringsside): 2 bit | procesdata udgang (styringsside): Ingen"SIO Mode"-understøttelse: JaKompatibel masterport-type: AOverensstemmelse med normer og direktiverOverensstemmelse med standarderne STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Godkendelser og certifikaterBeskyttelsesklasse: II Mærkeisolationsspænding: 60 V Nominel stødholdespænding: 800 V.UL-godkendelse: CULus listed, General Purpose | Class 2 Power SourceCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivende temperatur: -25... 70 °C (-13 ... 158 °F)Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)Mekaniske dataTilslutningstype: SkrueklemmerTilslutningsinformation: Maksimalt 2 ledere med samme ledertværsnit kan monteres på et klemmested! | tilspændingsmoment 1,2 Nm + 10 %Ledertværsnit: Op til 2,5 mm2 Mindste ledertværsnit: Uden kabelsko 0,5 mm2 , med kabelsko 0,34 mm2 Højeste ledertværsnit: Uden kabelsko 2,5 mm2 , med kabelsko 1,5 mm2Kabinetmateriale: PA/metal med epoxy-pulverbelægningAreal: PAKabinetunderdel: PlastKapslingsklasse:IP67Masse: 275 g.Bemærk: Tilspændingsmoment 1,8 Nm (hus)FabriksindstillingerForudindstilling: Driftstilstand = koblingspunktdrift med stabilitetsalarm | koblingsfunktion = sluttekontakt (NO) | koblingsafstand = 20 mm

Beskrivelse

Version

Generelle dataKoblingsfunktion: Sluttekontakt/brydekontakt (NO/NC) kan programmeresUdgangstype: PNPKoblingsafstand: 20 mm (indstilling fra fabrikken)Kort koblingsafstand: 15 mm (kan aktiveres med software)Flugtende indbygningUdgangspolaritet: DCSikret kontaktafstand: 0... 16,2 mmReduktionsfaktor rAl: 1Reduktionsfaktor rCu: 1Reduktionsfaktor rV2A (1.4301) : 1Reduktionsfaktor rS37: 1Udgangstype: 3-lederIdentifikationsdataDriftsspænding 10... 30 V DCKoblingsfrekvens: 0... 440 Hz (koblingspunkt drift) | 0... 10 Hz (vinduesdrift, koblingspunktdrift med stabilitetsalarm)Hysterese: typ. 3 %Beskyttelse mod forkert polaritet: Beskyttet mod polvendingKortslutningsbeskyttelse: TaktendeSpændingsfald: ≤ 0,5 V.Driftsstrøm: 0... 200 mAReststrøm: 0... 0,5 mA typ. 60 µA ved 25 °C.Tomgangsstrøm: ≤ 20 mAStandbyflytning: Maks. 150 msMagnetisk ensretter: 200 MTMagnetisk skiftefelt: 200 MTDriftspændingsvisning: LED, grønStatusvisning: Led, gulParametre for funktionel sikkerhedMTTFd: 701 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %InterfaceInterfacetype: IO-link ( via C/Q = klemme 4 )IO-Link-version: 1.1Apparat-ID: 0x201005 (2101253)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang (styringsside): 2 bit | procesdata udgang (styringsside): Ingen"SIO Mode"-understøttelse: JaKompatibel masterport-type: AOverensstemmelse med normer og direktiverOverensstemmelse med standarderne STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Godkendelser og certifikaterBeskyttelsesklasse: II Mærkeisolationsspænding: 60 V Nominel stødholdespænding: 800 V.UL-godkendelse: CULus listed, General Purpose | Class 2 Power SourceCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivende temperatur: -25... 70 °C (-13 ... 158 °F)Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)Mekaniske dataTilslutningstype: SkrueklemmerTilslutningsinformation: Maksimalt 2 ledere med samme ledertværsnit kan monteres på et klemmested! | tilspændingsmoment 1,2 Nm + 10 %Ledertværsnit: Op til 2,5 mm2 Mindste ledertværsnit: Uden kabelsko 0,5 mm2 , med kabelsko 0,34 mm2 Højeste ledertværsnit: Uden kabelsko 2,5 mm2 , med kabelsko 1,5 mm2Kabinetmateriale: PA/metal med epoxy-pulverbelægningAreal: PAKabinetunderdel: PlastKapslingsklasse:IP67Masse: 275 g.Bemærk: Tilspændingsmoment 1,8 Nm (hus)FabriksindstillingerForudindstilling: Driftstilstand = koblingspunktdrift med stabilitetsalarm | koblingsfunktion = sluttekontakt (NO) | koblingsafstand = 20 mm
