Name: Pepperl+Fuchs Sensor Induktiv NBB5-18GM50-A2 326161-0108 M18 Flugter med PNP (Ø) 18 mm
Brand: Pepperl+Fuchs
SKU: 2627199
Availability: BackOrder

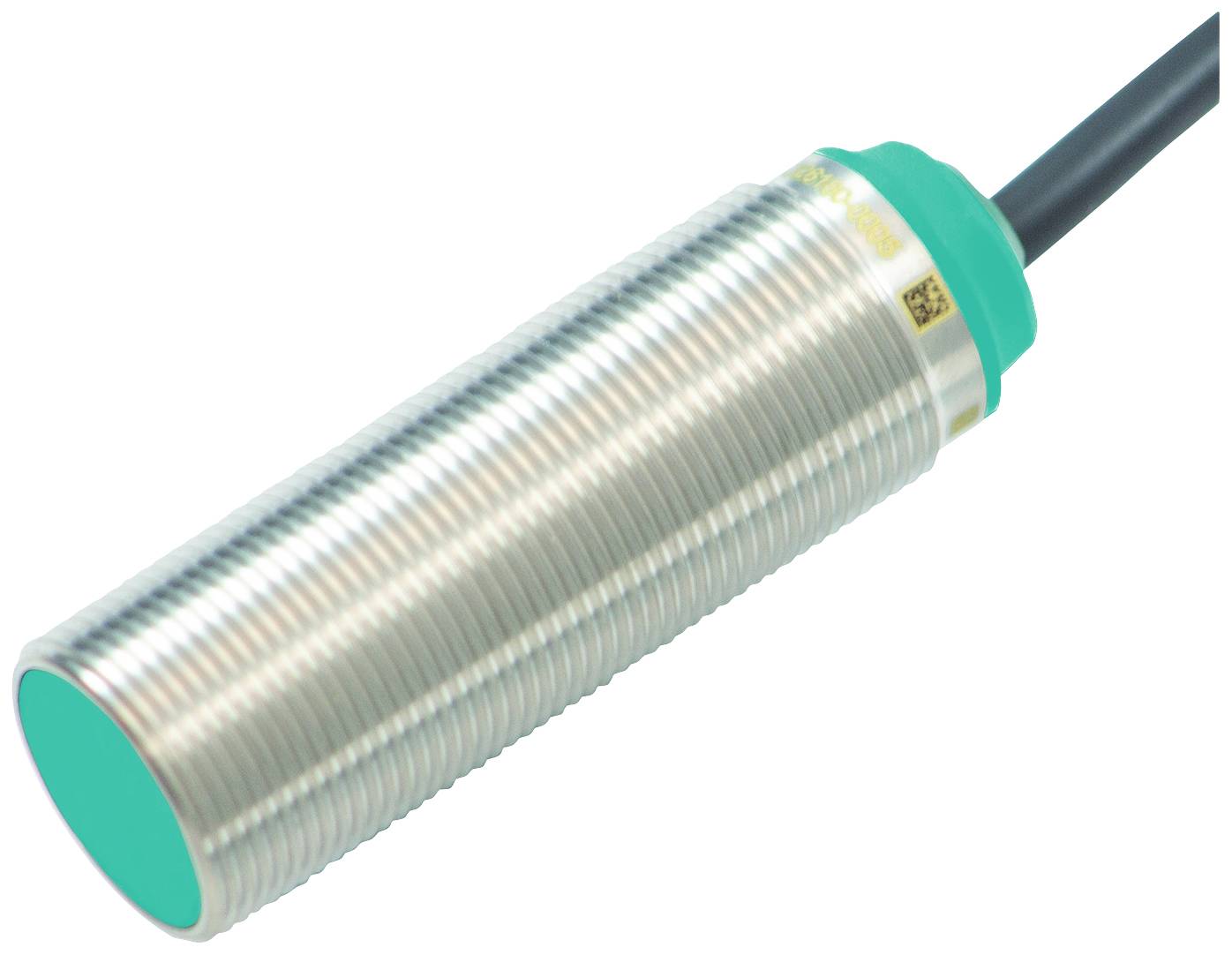

En cylindrisk, induktiv proximity-sensor med metalgevindkappe og et sort kabel, egnet til industrielle anvendelser.

Lignende billede

Produkttype

Sensor

Driftsspænding maks.

36 V

Kontakttype

Antivalent

Koblingsafstand (max.)

5 mm

Udgange

PNP

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 16. dec.

Antal

stk.

Total (690,00 kr. / stk.r)

690,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Sensor

Type: NBB5-18GM50-A2

Min. driftsspænding: 5 V

Driftsspænding maks.: 36 V

Driftsspænding: 5 - 36 V

Kontakttype: Antivalent

Koblingsafstand (max.): 5 mm

Udgange: PNP

Kabinetmateriale: Messing

Variant: Induktiv

Indbygningstype: Flugter med

Størrelse: M18

Tilslutning: Kabel

Kabellængde: 2 m

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 85 °C

: IP68

(Ø): 18 mm

Dim.: (Ø) 18 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

Kontaktfrekvens: 1950 Hz

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2627199 Pepperl+Fuchs Sensor Induktiv NBB5-18GM50-A2 326161-0108 M18 Flugter med PNP (Ø) 18 mm

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627199 Pepperl+Fuchs Sensor Induktiv NBB5-18GM50-A2 326161-0108 M18 Flugter med PNP (Ø) 18 mm

Beskrivelse

Koblingsafstand: 5 mm, indbygning: I niveau, koblingsfunktion: Antivalent, udgangstype: PNP, driftsspænding: 5... 36 V, driftsstrøm: 0... 200 mA

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataKoblingsfunktion: AntivalentUdgangstype: PNPKoblingsafstand: 5 mmFlugtende indbygningUdgangspolaritet: DCSikret kontaktafstand: 0... 4,05 mmElement: Byggestål, f.eks. 1.0037, S235JR (tidligere ST37-2) | 18 mm x 18 mm x 1 mmReduktionsfaktor rAl: 0,35Reduktionsfaktor rCu: 0,29Reduktionsfaktor rV2A (1.4301) : 0,73Reduktionsfaktor rMS: 0,44Udgangstype: 4-lederIdentifikationsdataDriftsspænding 5... 36 VKoblingsfrekvens: 0... 1950 HzHysterese: typ. 5 %Beskyttelse mod forkert polaritet: Beskyttet mod polvendingKortslutningsbeskyttelse: TaktendeSpændingsfald: ≤ 1 V.Driftsstrøm: 0... 200 mAReststrøm: Højst 20 µATomgangsstrøm: ≤ 15 mAStandbytning: ≤ 10 msVisning af afbryderindstilling: LED, gulParametre for funktionel sikkerhedMTTFd: 1255 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %OverensstemmelseOVERENSSTEMMELSE MELLEM LABORATORIER: VDMA 24364-C1/T100°C-W.Overensstemmelse med normer og direktiverOverensstemmelse med standarderne STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011Beskyttelsesklasse: II Mærkeisolationsspænding: 36 V Nominel stødholdespænding: 500 V.UL-godkendelse: CULus listed, General Purpose, Class 2 Power SourceCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -40 ... 85 °C (-40... 185 °F)Opbevaringstemperatur: -40... 85 °C (-40... 185 °F)Mekaniske dataTilslutningstype: KabelKabinetmateriale: Messing , hvid bronze belagtEndeflade: PBT , grønBeskyttelsesklasse: IP68Kabel Kabelsko: Ja Kabeldiameter 4,3 mm ± 0,15 mm Bøjningsradius > 10 x kabeldiameter Materiale: PVC Farve: Sort Antal ledere: 4 Ledertværsnit 0,34 mm2 Længde: 2 mMasse: 117 g.Tilspændingsmoment: 0... 30 NmGenerelle oplysningerLeveres med 2 møtrikker med låseskandning
