Name: Pepperl+Fuchs 70134549 Sensor-, aktuator-stik, M12 x 1 RJ45 stik 5 m Pol-tal (RJ): 4, 8 1 stk Piece
Brand: Pepperl+Fuchs
SKU: 2630541
Availability: BackOrder

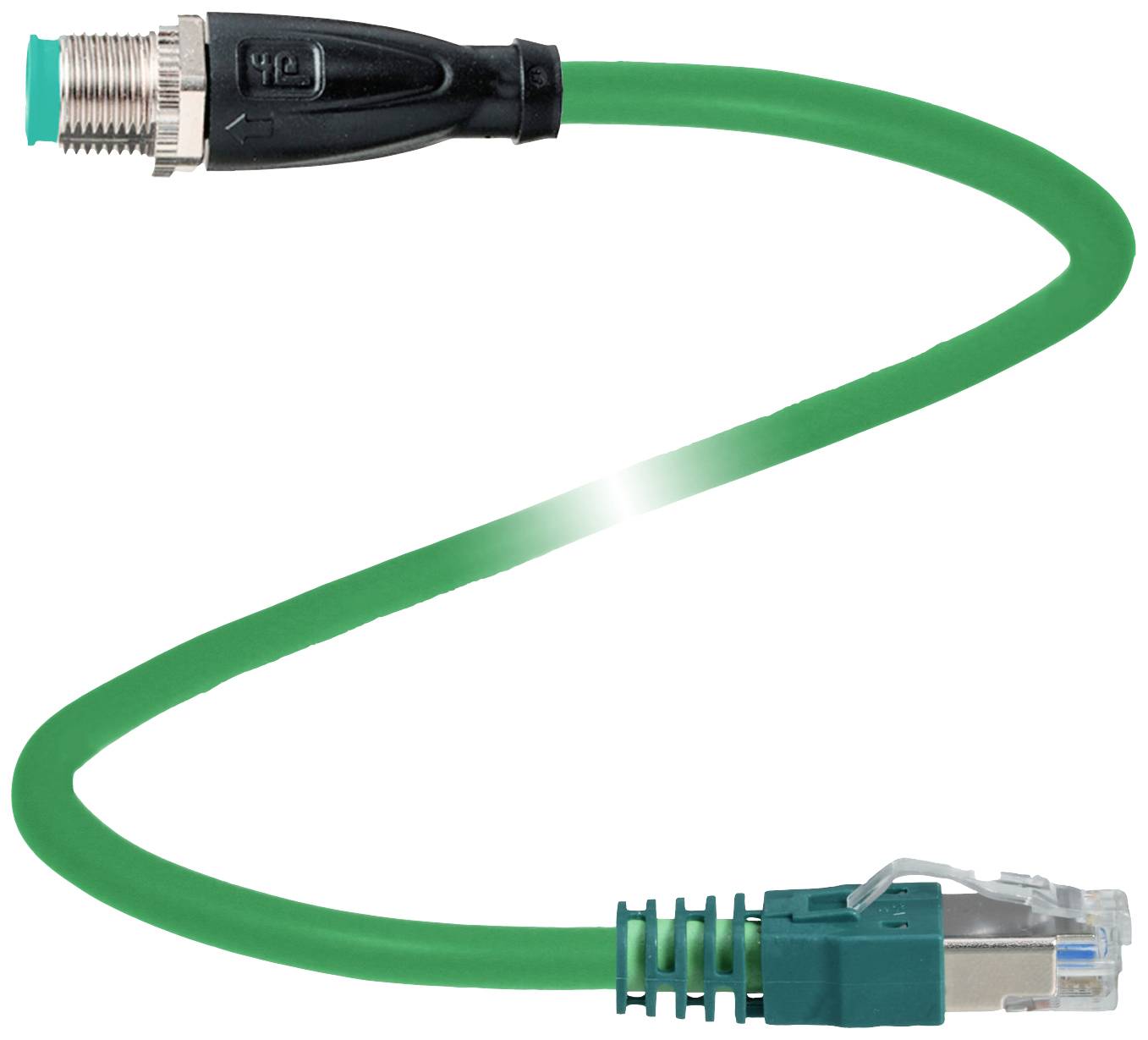

Grøn Ethernet-kabel med en RJ45-stik på den ene side og en M12-stik på den anden side, typisk brugt i netværksapplikationer.

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

RJ45 stik

Tilslutningsside A

M12-stik, lige

Tilslutningsside B

RJ45 stik

pol-tal

Datablad (PDF)

Levering ons. 28. okt.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (472,00 kr. / stk.r)

472,00 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Emballage-type: Piece

Type: V1SD-G-GN5M-PUR-E1S-V45-G

Produkttype: Sensor-, aktuator-stik,

Konstruktion: RJ45 stik

Tilslutningsside A: M12-stik, lige

Tilslutningsside B: RJ45 stik

pol-tal: 4
8

Kabellængde: 5 m

Kappemateriale: PUR

Nominel spænding: 60 V/DC

Udvendig Ø: 6 mm

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

Tilslutning: M12 stik

Gevind-type: M12 x 1

kodning: D

Kontaktoverflade: Au

Max. tværsnit: 0.34 mm²

min. tværsnit: 0.34 mm²

: IP68
IP69
IP20

Specifikationer: til slæbekæde

Min. Temperatur: -40 °C

Maks. temperatur: 90 °C

Lukningstype: Skrue

Produc.-delnr.: 70134549

Indhold: 1 stk

Kabel-Ø: 6 mm

Kabel-Ø til: 6 mm

Kabel-Ø fra: 6 mm

Kabel-Ø-område: 6 - 6 mm

Trådløs opladningsfunktion: Nej

Kabeldiameter (detaljer): 0.34 mm²

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2630541 Pepperl+Fuchs 70134549 Sensor-, aktuator-stik, M12 x 1 RJ45 stik 5 m Pol-tal (RJ): 4, 8 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2630541 Pepperl+Fuchs 70134549 Sensor-, aktuator-stik, M12 x 1 RJ45 stik 5 m Pol-tal (RJ): 4, 8 1 stk Piece

Beskrivelse

Buskabel Ethernet M12-stik, lige D-kodet på RJ45; Ethernet-kodet, 4-polet, PUR-kabel grøn, Cat5e,; Afskærmet, UL-godkendt, egnet til slæbe; længde: 5 m.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataStikforbindelse 1 Tilslutning: Stik Konstruktion M12 Udførelse: Lige Låsning: Skrueforbindelse Poltal 4 Kodning: D-kodetStikforbindelse 2 Tilslutning: Stik Konstruktion RJ45 Udførelse: Lige Lås: Låselås Poltal 8 Kodning: Ethernet/IP/PROFINETElektriske dataDriftsspænding: Maks. 48 V AC / 60 V DCOverensstemmelseKapslingsklasse: EN 60529Stikforbindelse: Stikforbindelse M12 x 1: IEC 61076-2-101 | stikforbindelse RJ45: IEC 60603-7Komponenskategori: CAT5 (IEC 11801) , CAT5e (IEC 61156-6)Antændelighed: IEC 60332-1-2 / UL 2556Krav til omgivelserOmgivelsestemperatur: Stik 1: -40... 90 °C (-40... 194 °F) Kabel, fast installeret: -30... 70 °C (-22 ... 158 °F) Kabel, kan bevæges -20... 70 °C (-4... 158 °F)Mekaniske dataStikforbindelse 1 Tilspændingsmoment 0,6 Nm Rystelsessikring: Forefindes Værktøjsmontering: Længdekranse og sekskantmøtrik SW = 14 mm Stikcyklusser: Min. 100 Afskærmning: Skærm lagt på forskruningen Beskyttelsesklasse: IP68 / IP69Stikforbindelse 2 Rystelsessikring: Forefindes Stikcyklusser: Min. 100 Afskærmning: Skærm på stik Beskyttelsesklasse: IP20Kabel: I henhold til IEC/en 60228 (din VDE 0295), klasse 5 Kappediameter: 6 mm Bøjningsradius > : 10 x ledningsdiameter, bevæget | > 8 x ledningsdiameter, fast installeret Kapphafitz: Maks. 60 N / 100 mm Kappefarve: Grøn (svarer til RAL 6018) Antal ledere: 4 Ledertværsnit: 0,34 mm2 / 22 AWG Lederfarve: Leder 1-1: Gul | leder 2-3: Hvid | leder 3-2: orange | leder 4-6: Blå Lederopbygning: 7 x 0,254 mm dia. | parvis forseglet ind i stjernergennem Skærm: Aluminiumlamineret polyesterfolie | kobberflet, fortinnet Længde: 5 mHelbredsmæssig egnethed til bugsering Slæbekædececyklusser: Maks. 1000000 Kørehastighed: Maks. 3 m/s. Bevægelsesafstand: Maks. 5 m Acceleration: Maks. 2 m/s2materialeLABS-frihed: JaHalogenfri: JaStikforbindelse 1 Skrueforbindelse: Trykstøbt zink, forniklet Håndtag: TPU, sort Kontaktoverflade: Au Antændelighed V-2Stikforbindelse 2 Greblegeme: PA, grøn Antændelighed V-0Kabel Kappe: PUR på polyetherbasis Lederisolering: PP Antændelighed FT2
