Name: Pepperl+Fuchs 278777 Sensor-, aktuator-stik, M12 x 1 10 m Pol-tal (RJ): 5, 5 1 stk
Brand: Pepperl+Fuchs
SKU: 2630631
Availability: BackOrder

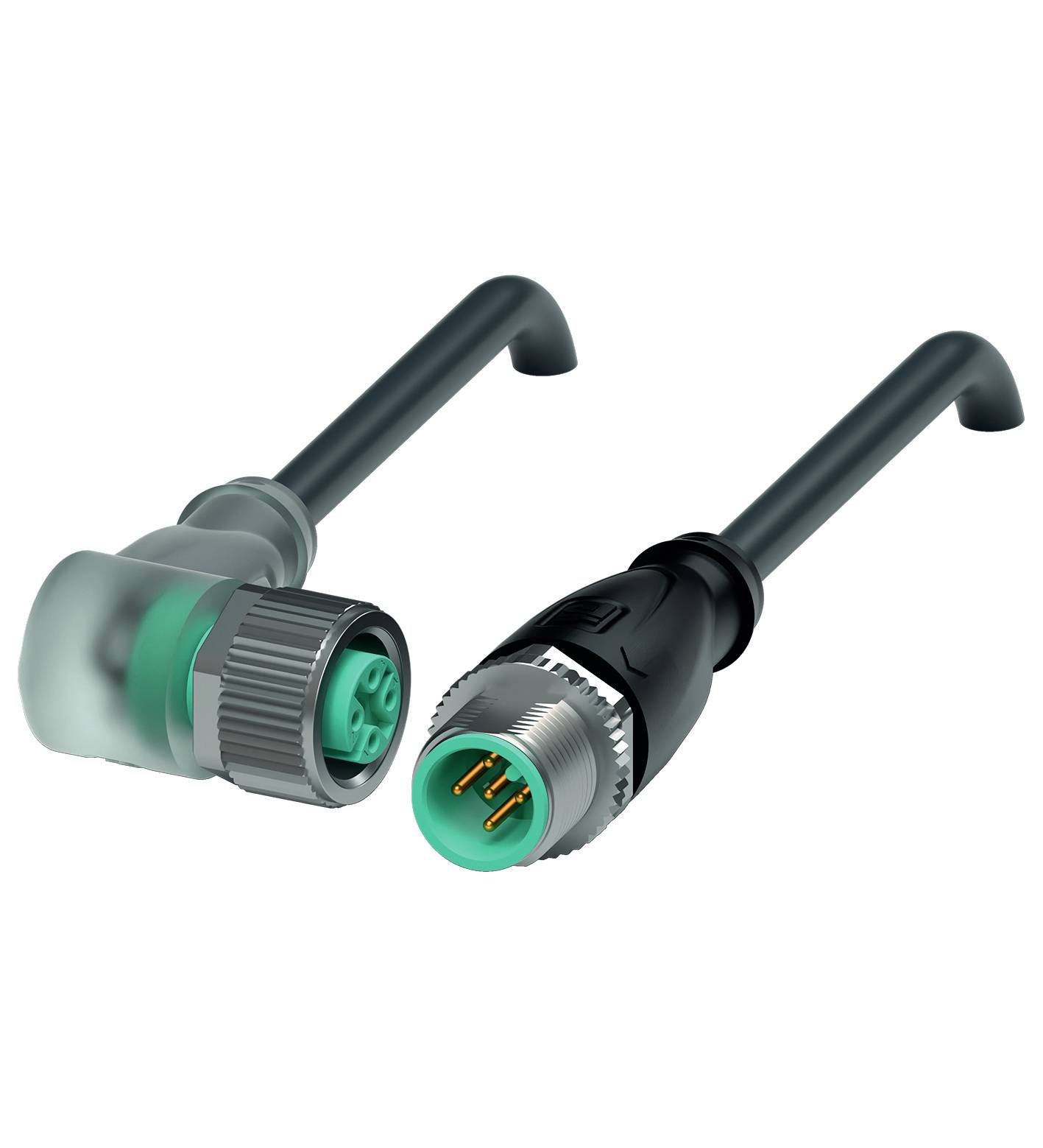

En vinklet, gennemsigtig stikforbindelse og en sort, lige stikforbindelse med tre metalliske kontakter, foran en hvid baggrund.

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Tilslutningsside A

M12-bøsning, vinklet

Tilslutningsside B

M12-stik, lige

pol-tal

Kabellængde

10 m

Datablad (PDF)

Levering man. 7. dec.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (552,00 kr. / stk.r)

552,00 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Type: V15-W-E8W-BK10M-PUR-A-V15-G

Produkttype: Sensor-, aktuator-stik,

Tilslutningsside A: M12-bøsning, vinklet

Tilslutningsside B: M12-stik, lige

pol-tal: 5
5

Kabellængde: 10 m

Kappemateriale: PUR

Nominel spænding: 24 V/DC

Nominel strøm: 4 A

Nominel strøm - afrundet: 4 A

Tilslutningstværsnit (maks.): 0.34 mm²

Udvendig Ø: 4.7 mm

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

Tilslutning: M12 bøsning
M12 stik

Gevind-type: M12 x 1

Gevind-type kabeltilslutning og montering: M12 x 1

kodning: A

Kontaktoverflade: Au

Max. tværsnit: 0.34 mm²

: IP68
IP69

Specifikationer: til slæbekæde
hydrolysefast
bestandig overfor svejsegnister
Oliebestandig
A kodet
Med LED
Halogenfri
PUR-kappe

Min. Temperatur: -40 °C

Maks. temperatur: 90 °C

Lukningstype: Skrue

Produc.-delnr.: 278777

Indhold: 1 stk

Kabel-Ø: 4.7 mm

Kabel-Ø til: 4.7 mm

Kabel-Ø-område: 4.7 mm (max)

Trådløs opladningsfunktion: Nej

Kabeldiameter (detaljer): 0.34 mm²

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2630631 Pepperl+Fuchs 278777 Sensor-, aktuator-stik, M12 x 1 10 m Pol-tal (RJ): 5, 5 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2630631 Pepperl+Fuchs 278777 Sensor-, aktuator-stik, M12 x 1 10 m Pol-tal (RJ): 5, 5 1 stk

Beskrivelse

Forbindelseskabel, M12 på M12, LED, PUR-kabel, 5-polet, længde: 10 m, Ledere: 5 x 0,34 mm2

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataStikforbindelse 1 Tilslutning: Bøsning Konstruktion M12 Udførelse: Vinklet Låsning: Skrueforbindelse Poltal: 5 Kodning: A-kodetStikforbindelse 2 Tilslutning: Stik Konstruktion M12 Udførelse: Lige Låsning: Skrueforbindelse Poltal: 5 Kodning: A-kodetVisning/betjeningselementerLed grøn: StatusvisningLed gul: Funktionsvisning pin 4Led hvid: Funktionsvisning pin 2Elektriske dataDriftsspænding: Maks. 24 V DC -20 % / +25 %Driftsstrøm: Maks. 4 AOverensstemmelseKapslingsklasse: EN 60529Stikforbindelse: Stikforbindelse M12 x 1: IEC 61076-2-101ANTÆNDELIGHED: UL 1581; DIN EN 60332-2-2HALOGENFRIHED: DIN VDE 0472-815 | IEC 60754-1MIKROBENBESTANDIGHED: DIN EN 50525-2-21 / DIN VDE 0282-10Hydrolysebestandighed: Din en 50525-2-21Godkendelser og certifikaterUL-GODKENDELSE: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (KABEL)UL File Number: E231213Krav til omgivelserOmgivelsestemperatur: Stik: -40... 90 °C (-40... 194 °F) Kabel, fast installeret: -40... 80 °C (-40... 176 °F) Kabel, bevægelig: -25... 80 °C (-13 ... 176 °F)Tilsmudsningsgrad: 3Mekaniske dataStikforbinder Tilspændingsmoment 0,6 Nm Rystelsessikring: Forefindes Værktøjsmontering: Længdekranse og sekskantmøtrik SW = 14 mm Stikcyklusser: Min. 100Beskyttelsesklasse: IP68 / IP69Kabel: I henhold til IEC/en 60228 (din VDE 0295), klasse 6 Kappediameter: 4,7 mm Bøjningsradius > : 10 x ledningsdiameter, bevæget | > 5 x ledningsdiameter, fast installeret Kapphafitz: Maks. 80 N / 300 mm Kappefarve: Sort (svarer til RAL 9005) Antal ledere: 5 Ledertværsnit 0,34 mm2 Lederfarve: Leder 1: brun | leder 2: Hvid | leder 3: Blå | leder 4: Sort | leder 5: Grå Lederopbygning: 42 x 0,1 mm dia Længde: 10 m Korttegn på kabler: Li F 9Y 11Y 5 x 0,34Helbredsmæssig egnethed til bugsering Slæbekædececyklusser: Min. 5000000 Kørehastighed: Maks. 3,3 m/s. Bevægelsesafstand: Maks. 5 m Acceleration: Maks. 5 m/s2 Torsionscyklusser: Min. 1000000 Torsionsbelastning: ± 180°/m.MaterialeLABS-frihed: JaHalogenfri: JaStikforbinder Skrueforbindelse: Trykstøbt zink, forniklet Greblegeme: TPU, transparent/sort Pakning: FKM Kontaktoverflade: Au Antændelighed V-2Kabel Kappe: PUR på polyetherbasis Lederisolering: PP Svedabsorbering: Ja Kemisk bestandighed: God Oliebestandighed: Ja Bestandighed over for kølesmørestof: Ja Mikrobenbestandighed: Ja Hydrolysebestandighed: Ja Antændelighed FT2
