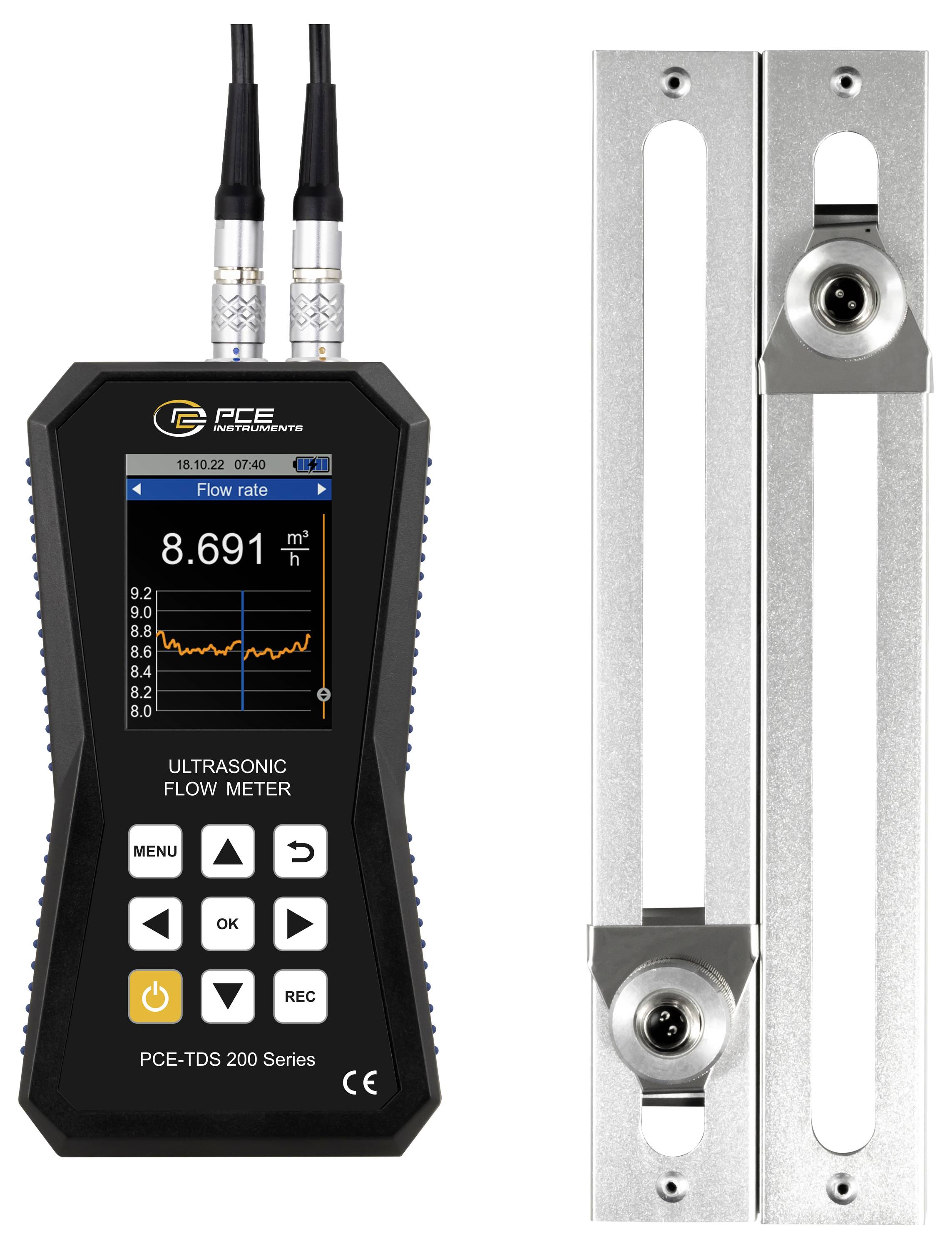

PCE Instruments Ultralydssensor PCE-TDS 200 MR-ICA Driftsspænding (område): 5 V måleområde: 0 - 32 m/s 1 stk

Ultralydsflowmeteret har et måleområde på ±32 m/s. Med en nøjagtighed på ±1,5 % af MW. Ved rørdiametre på DN ≥50, ±3,5 % V. MW. Ved en rørdiameter på DN <50 og en reproducerbarhed på ±0,5 % af MW. Er ultralydsflowmeteret et særligt præcist måleudstyr. Til installation af sensorer ved ultralydsflowmåleapparat er der en installationshjælp til rådighed. Ved installationshjælpen vises signalkvaliteten grafisk fra ultralydsflowmeteret. Desuden vises grafisk, om sensorerne er placeret i den rigtige afstand fra ultralydsflowmeteret. For at gennemføre flowmåling med ultralyd, vises flowhastigheden, volumenstrømmen og volumen efter indtastning af rør- og mediumspecifikationerne. Ved visning af måleværdierne har ultralydsflowmeteret til rådighed over forskellige enheder. F.eks.: M3, l, gal, igl, mgl cf, bal, ib og ov.

Under en måling er det muligt at registrere måleværdierne via dataloggerfunktion ved hjælp af ultralyd-flowmåler. Derved kan start- og stopbetingelser og lagringsinterval fra 1 sekunder til 12 timer ved ultralydsflowmeteret indstilles. Et lagringspunkt indeholder ved ultralydsflowmeteret alle målestørrelser en gang for alle. Måleværdierne lagres på den 32 GB store, indbyggede hukommelse med ultralyd flowmeter. Derved kan 10 millioner målepunkter gemmes på ultralydsflowmeteret.

Med den valgfrie software kan de registrerede måleværdier fra ultralydsflowmeteret udlæses. Til analyse kan måleværdierne fra ultralydsgennemstrømningsmåleapparat vises både i tabeller og grafisk. Til videreforarbejdning af måleværdierne fra ultralydsgennemstrømningsmåleapparat kan disse eksporteres i .csv-filformat. Alternativt kan der oprettes en PDF rapport via softwaren. Til forenklet betjening kan ultralydsflowmeteret indstilles via softwaren. En livevisning af måleværdier fra ultralydsflowmåler er med softwaren også mulig.

For at bestemme varmemængden med ultralydsflowmeteret skal der desuden bruges to termoelementer. Disse er tilgængelige i PCE-TDS 200+. De to termoelementer fra ultralydsflowmeteret tilsluttes til for- og tilbagespoling af et rørsystem. Ved hjælp af temperaturforskellen og den målte flowhastighed kan ultralydsflowmeteret bestemme varmemængden. Om nødvendigt kan ultralydsflowmeteret beregne og vise omkostningerne simultant, mens målingen foretages, pr. varmemængningsenhed. Dermed anvendes ultralydsflowmeteret til for eksempel ved kontrol af varmeanlæg.

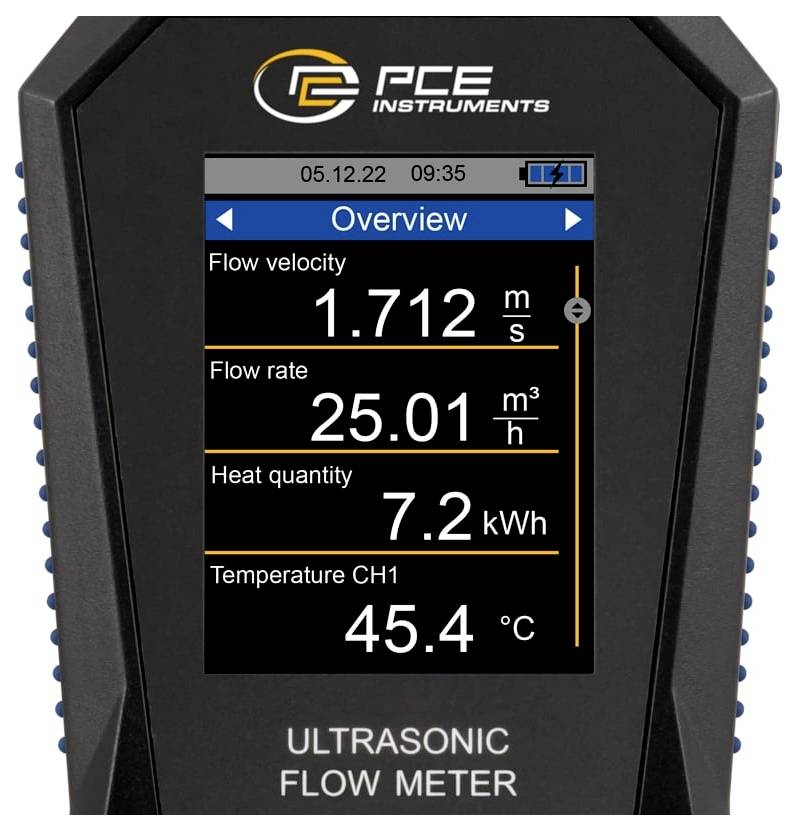

LC's farvedisplay fra ultralydsflowmeteret har en størrelse på 2,8« og er derfor nemt at aflæse. Som ekstraudstyr kan ultralydsflowmeteret udstyres med en ISO- eller DKD-kalibreringscertifikat.

PCE-TDS 200 MR-SENSOR

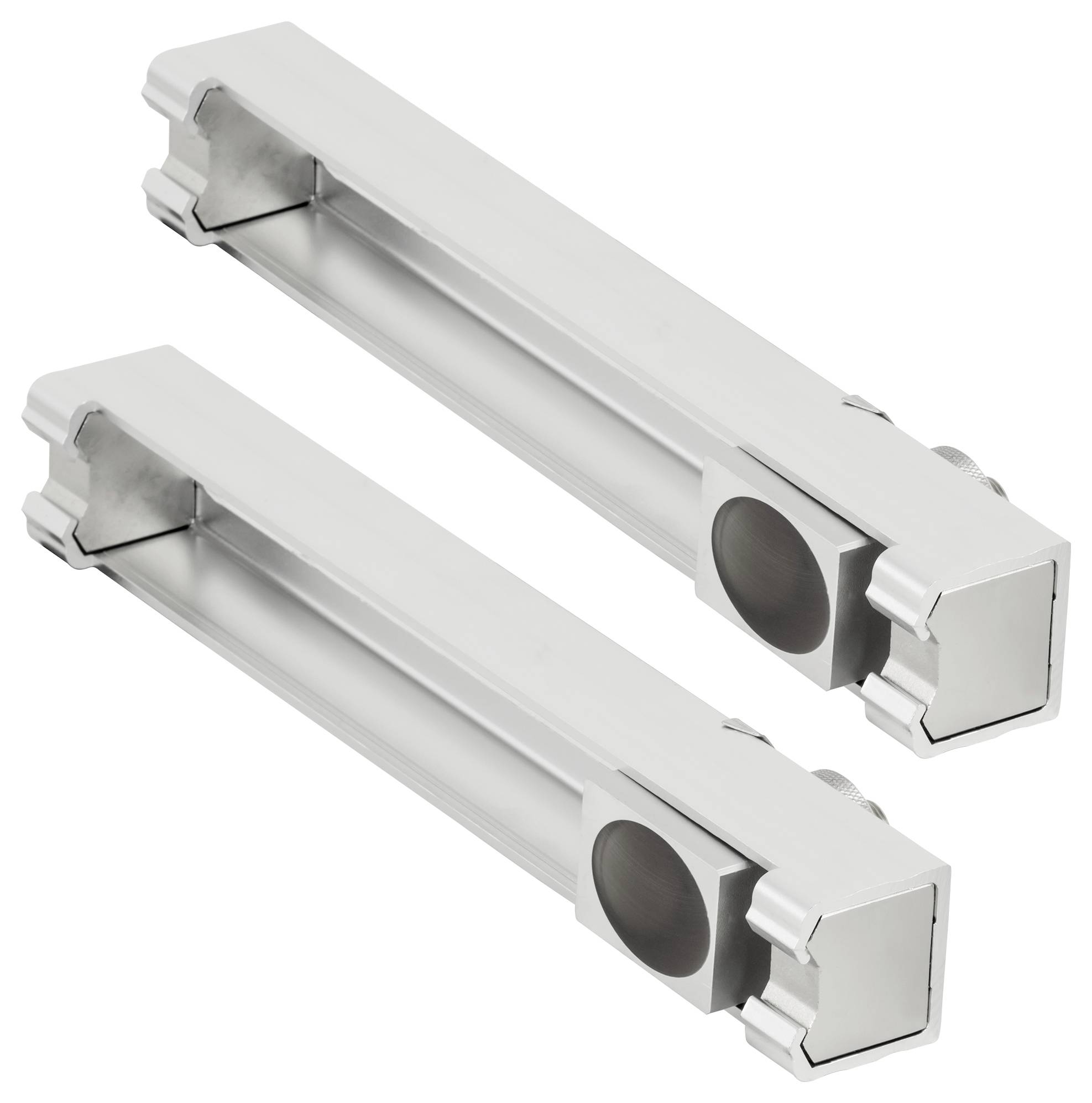

Separate On Rail-sensorer til rørstørrelserne DN 50 … 700 / 57 … 720 mm. Temperaturstabiliteten skal være mellem -30 … 160 °C. Sensoren på den pågældende skinne befinder sig på en skinne og kan dermed placeres passende. Under skinnerne er der magneter, der gør det muligt selv at fastholde rør med et jernholdige metal.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
