PCE Instruments PCE-SPM 5 Solcellepanel-tester
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
PCE Instruments solcellepanel-måleapparat PCE-SPM 5 med i-V/P-V-karakteristikmåling |VOC 0 … 60 V |ISC 0 … 30 A |Pmax 0 … 800 W.
- I-V- og P-V-måling med auto- og manuel tilstand
- Visning af karakteristika og måleværdier (IV/PV)
- Farvekodet kurvevisning med tabel
- Visning af peak data og elektriske egenskaber
- Hukommelse til op til 10 målinger
Tekniske specifikationer
- Jævnstrøm DC
- Funktion tomgangsspænding (VOC)
- Måleområde: 0 ... 60 V
- Opløsning 0,001 V
- Nøjagtighed +/-1 %
- Jævnstrøm DC
- Funktion MPP-spænding (crepe)
- Måleområde: 0 ... 60 V
- Opløsning 0,001 V
- Nøjagtighed +/-5 %
- Jævnstrøm DC
- Funktion kortslutningsstrøm (ISC)
- Måleområde: 0 ... 30 A
- Opløsning 0,001 A.
- Nøjagtighed +/-1 %
- Jævnstrøm DC
- Funktion MPP-strøm (IMP)
- Måleområde: 0 ... 30 A
- Opløsning 0,001 A.
- Nøjagtighed +/-5 %
- temperatur
- Måleområde: 0 ... 60 °C
- Opløsning 0,1 °C
- Nøjagtighed: ± 1 °C
- temperatur
- Måleområde 32... 140 °F.
- Opløsning 0,18 °F
- Nøjagtighed +/-1,8 °F
- Effekt
- Funktion maksimal effekt (Pmax)
- Måleområde: 0 ... 800 W
- Opløsning 0,001 W
- Nøjagtighed +/-5 %
- Generelle specifikationer
- Indgange MC4 PV;
- Display type LC-farvedisplay med lys
- Displaystørrelse 2,4 tommer
- Målerate 3 x pr. sekund
- Hukommelsesmedium intern hukommelse
- Hukommelseskapacitet (ekstra information) hukommelse for de sidste 10 måleværdier, data går tabt, når der slukkes.

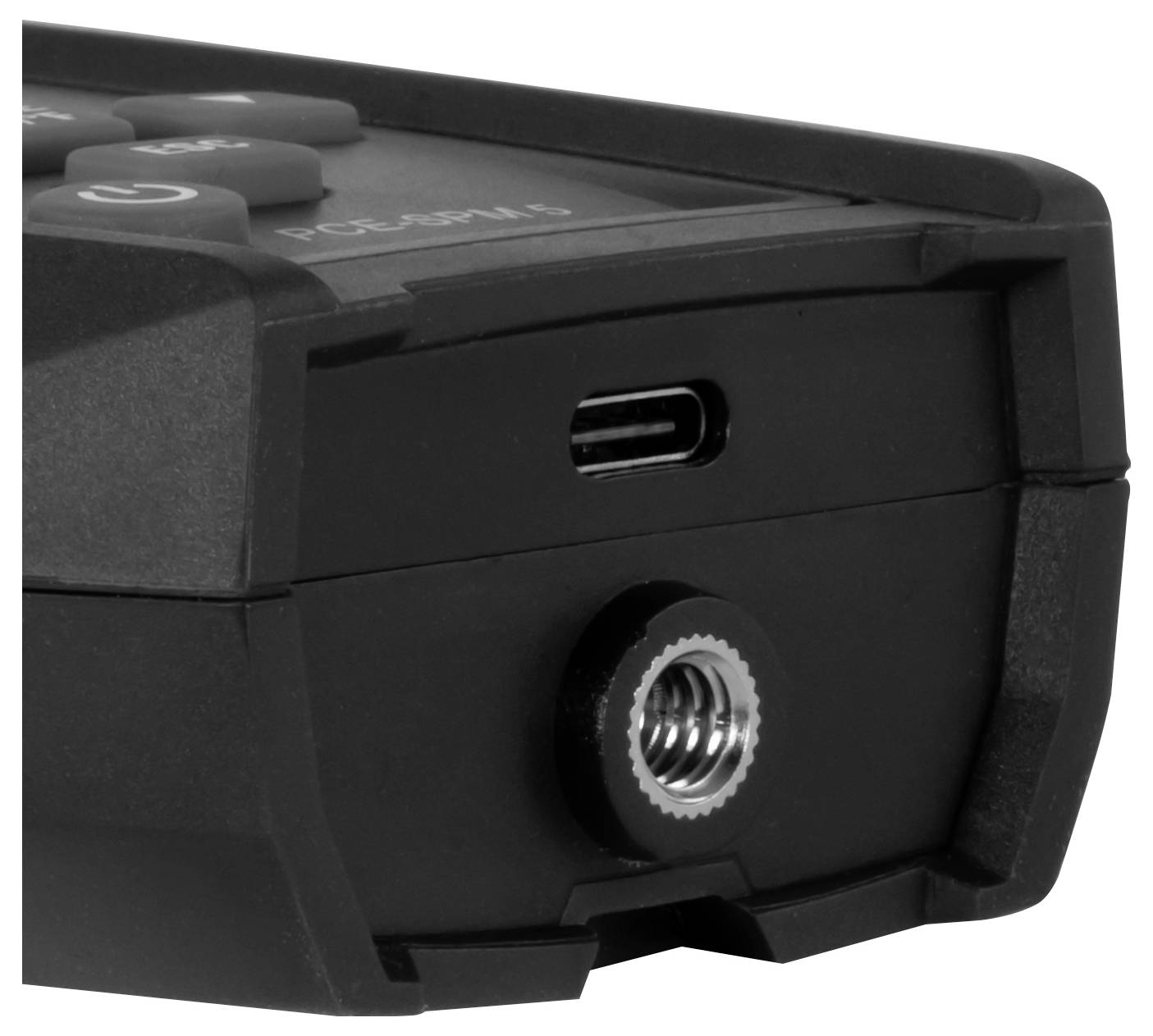

- Interface: USB-C
- Automatisk slukning 5 min.
- Menusprog engelsk (US), engelsk (GB)
- Beskyttelsesklasse (enhed) IP40
- Spændingsforsyning: 5 V/DC / 500 mA
- Batteri/batteri 1 x 3,7 V intern, litium-ion-batteri
- Kapacitet 1000 mAh
- Driftsbetingelser: -10... 50 °C, 0 ... 80 % RF
- Lagerbetingelser: -10... 60 °C, 0 ... 80 % RF
- Dimensioner ( L x B x H) 155 x 73 x 38 mm
- Vægt 253 g
- Produkttype
Solcellepanel-tester
- Beskeder Funktion
Spænding DC
Strøm DC
Effekt
Temperatur
Fabriksstandard
- Dim.
(L x B x H) 165 x 73 x 38 mm
- Visning
digital
LCD
- Vægt
253 g
- Bredde
73 mm
- H
38 mm
- L
165 mm
- Interfaces
USB-C
Solcellepanel-måleapparat / fotovoltaik-karakteristikmåler
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3841693 PCE Instruments PCE-SPM 5 Solcellepanel-tester
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3841693 PCE Instruments PCE-SPM 5 Solcellepanel-tester
Beskrivelse

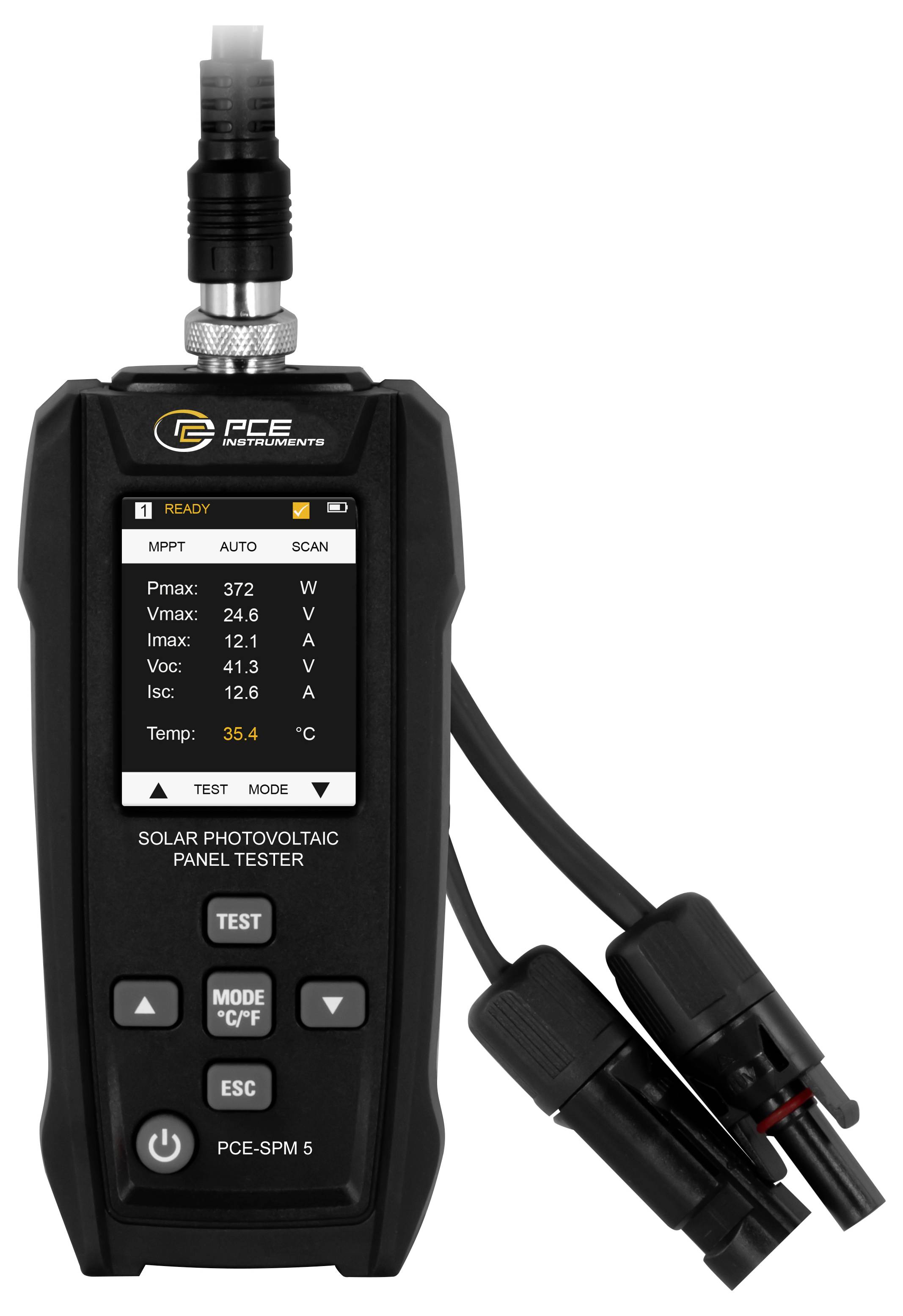

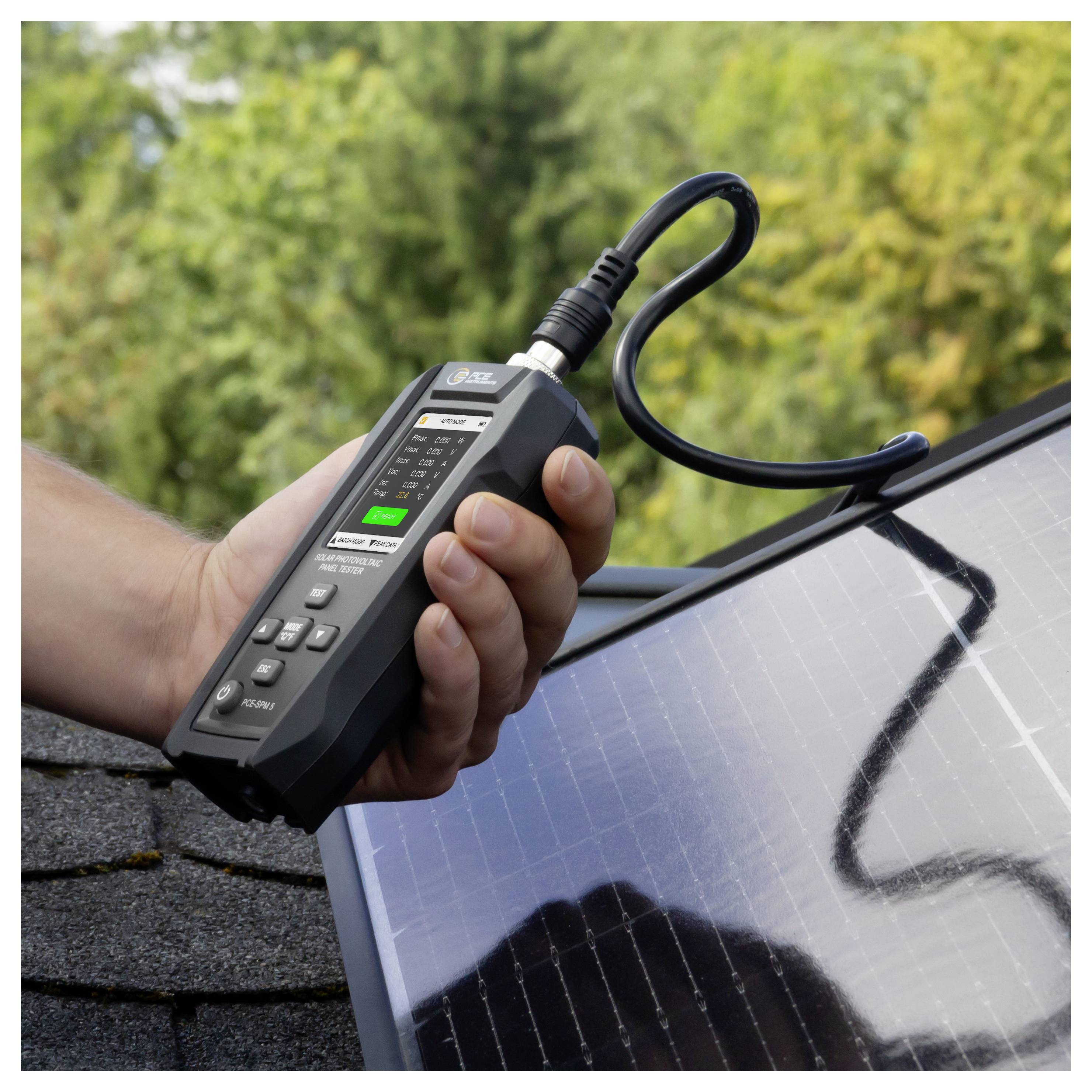

Solcellepanelet-måleapparatet er et måleapparat til analyse og vurdering af fotovoltaiske moduler ud fra dine elektriske karakteristika. Solcellepanelet-måleapparatet tjener til hurtig og pålidelig kontrol af solcellemoduler direkte på stedet og muliggør registrering af de vigtigste elektriske måleværdier fra et modul.
Med et spændingsinterval på 0... 60 V, et jævnstrømsområde på 0... 30 A og en maksimal effektmåling op til 800 W er solcellepanelmåleapparatet egnet til gængse fotovoltaiske moduler. Måleværdierne behandles under målingen og vises i apparatet. Solcellepanelet-måleapparatet udfører en i-V-karakteristikmåling og viser måleværdierne som i-V/P-V-kurveanalyse grafisk på displayet. Derved vises måleværdierne visuelt som kurver. Visningen er farvekodet: Strøm (blå), effekt (violet) og spænding (sort), hvilket gør det muligt at skelne klart mellem parametrene.
Ved siden af kurvevisningen står der en datatabel til rådighed, hvor måleværdierne er anført. Her vises også peak data til hurtig evaluering af ydelsesværdierne. Solcellepanelet-måleapparatet bestemmer de vigtigste elektriske parametre såsom tomgangsspænding (VOC), kortslutningsstrøm (ISC), MPP-spænding (tip), MPP-strøm (IMP) samt den maksimale effekt (Pmax).

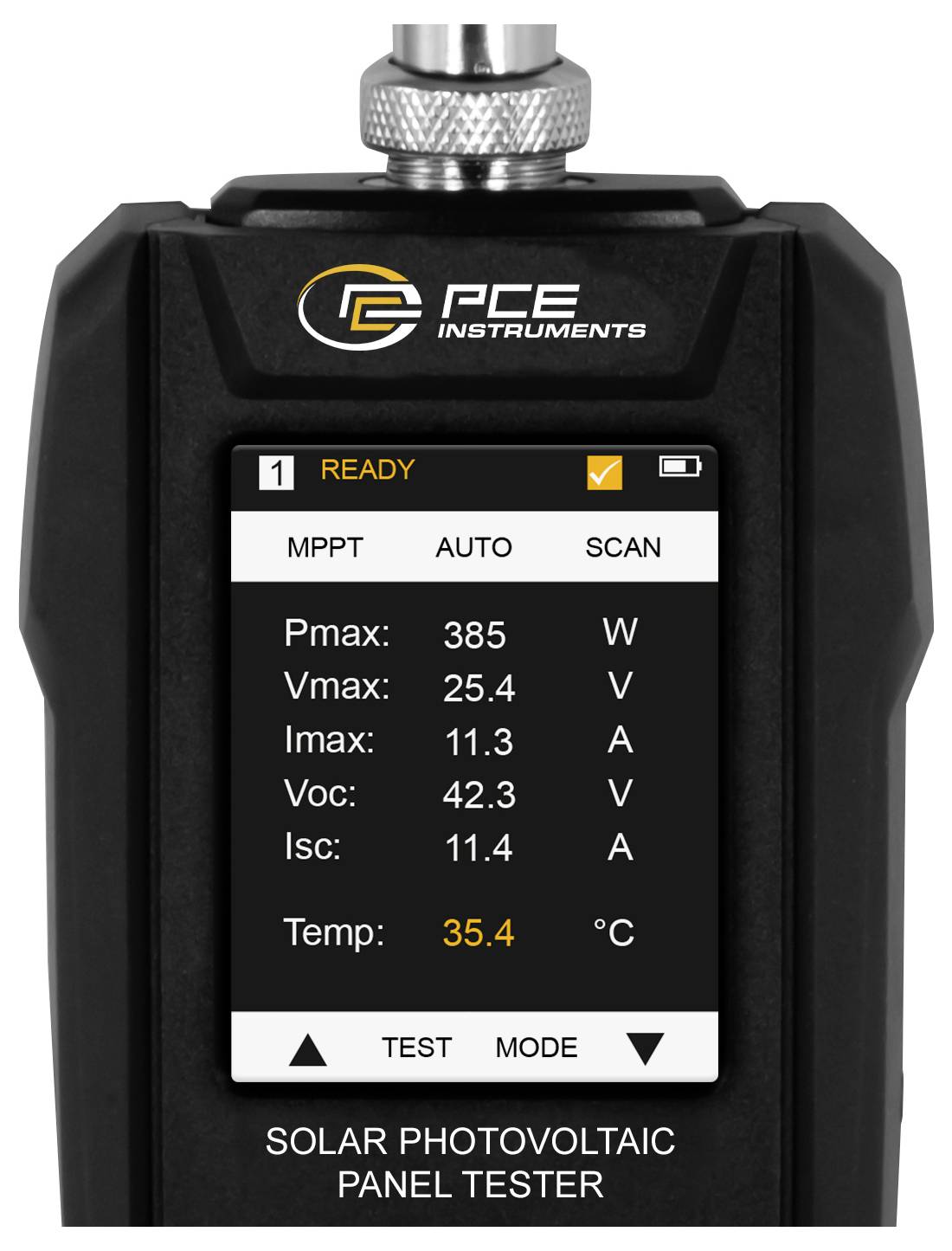

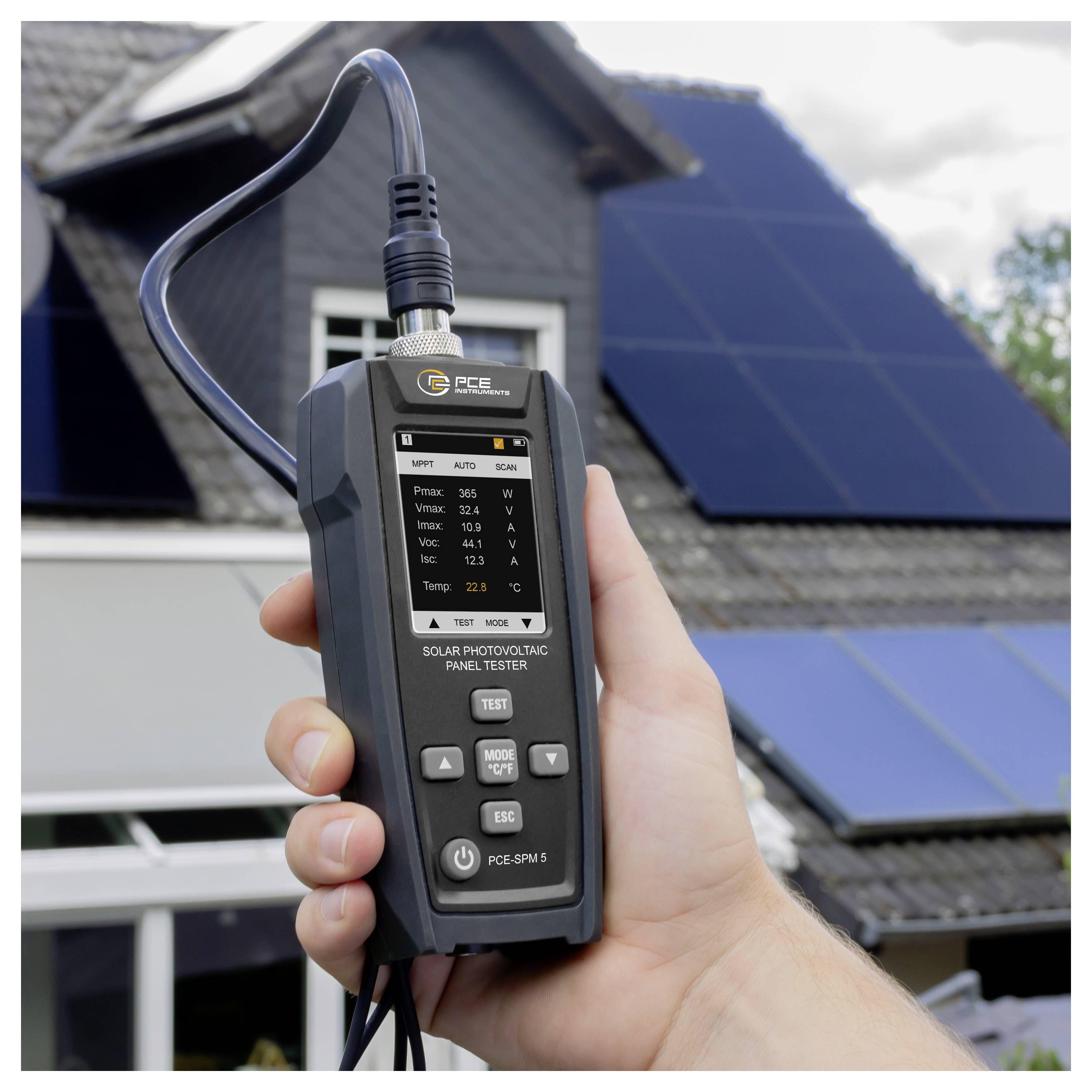

Visningen sker via et integreret 2,4-tommer LC-display, hvor både kurverne og måledataene vises. Derudover registreres modultemperaturen. Solcellepanelet-måleapparatet er udstyret med en intern hukommelse til op til 10 måledatasæt, der kan gemmes og hentes i apparatet. Målepunkter efter slukning af enheden går tabt. Med de alsidige måle- og analysefunktioner er solcellepanelet-måleapparatet egnet til installation, vedligeholdelse og fejlfinding på fotovoltaiske anlæg.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Med et spændingsinterval på 0... 60 V, et jævnstrømsområde på 0... 30 A og en maksimal effektmåling op til 800 W er solcellepanelmåleapparatet egnet til gængse fotovoltaiske moduler. Måleværdierne behandles under målingen og vises i apparatet. Solcellepanelet-måleapparatet udfører en i-V-karakteristikmåling og viser måleværdierne som i-V/P-V-kurveanalyse grafisk på displayet. Derved vises måleværdierne visuelt som kurver. Visningen er farvekodet: Strøm (blå), effekt (violet) og spænding (sort), hvilket gør det muligt at skelne klart mellem parametrene.
Ved siden af kurvevisningen står der en datatabel til rådighed, hvor måleværdierne er anført. Her vises også peak data til hurtig evaluering af ydelsesværdierne. Solcellepanelet-måleapparatet bestemmer de vigtigste elektriske parametre såsom tomgangsspænding (VOC), kortslutningsstrøm (ISC), MPP-spænding (tip), MPP-strøm (IMP) samt den maksimale effekt (Pmax).
Visningen sker via et integreret 2,4-tommer LC-display, hvor både kurverne og måledataene vises. Derudover registreres modultemperaturen. Solcellepanelet-måleapparatet er udstyret med en intern hukommelse til op til 10 måledatasæt, der kan gemmes og hentes i apparatet. Målepunkter efter slukning af enheden går tabt. Med de alsidige måle- og analysefunktioner er solcellepanelet-måleapparatet egnet til installation, vedligeholdelse og fejlfinding på fotovoltaiske anlæg.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

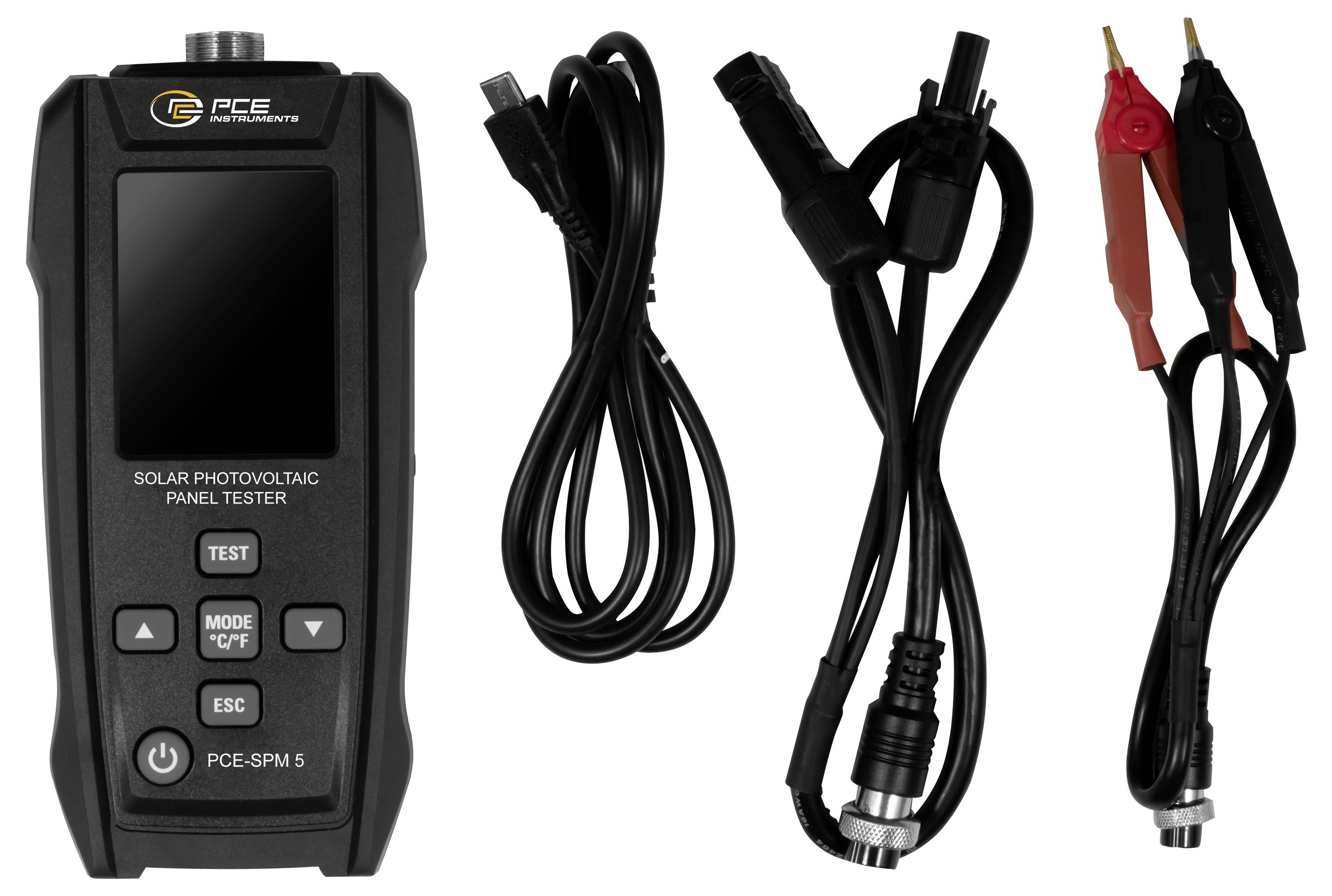

Inkluderet i leveringen
- 1 PCE-SPM 5

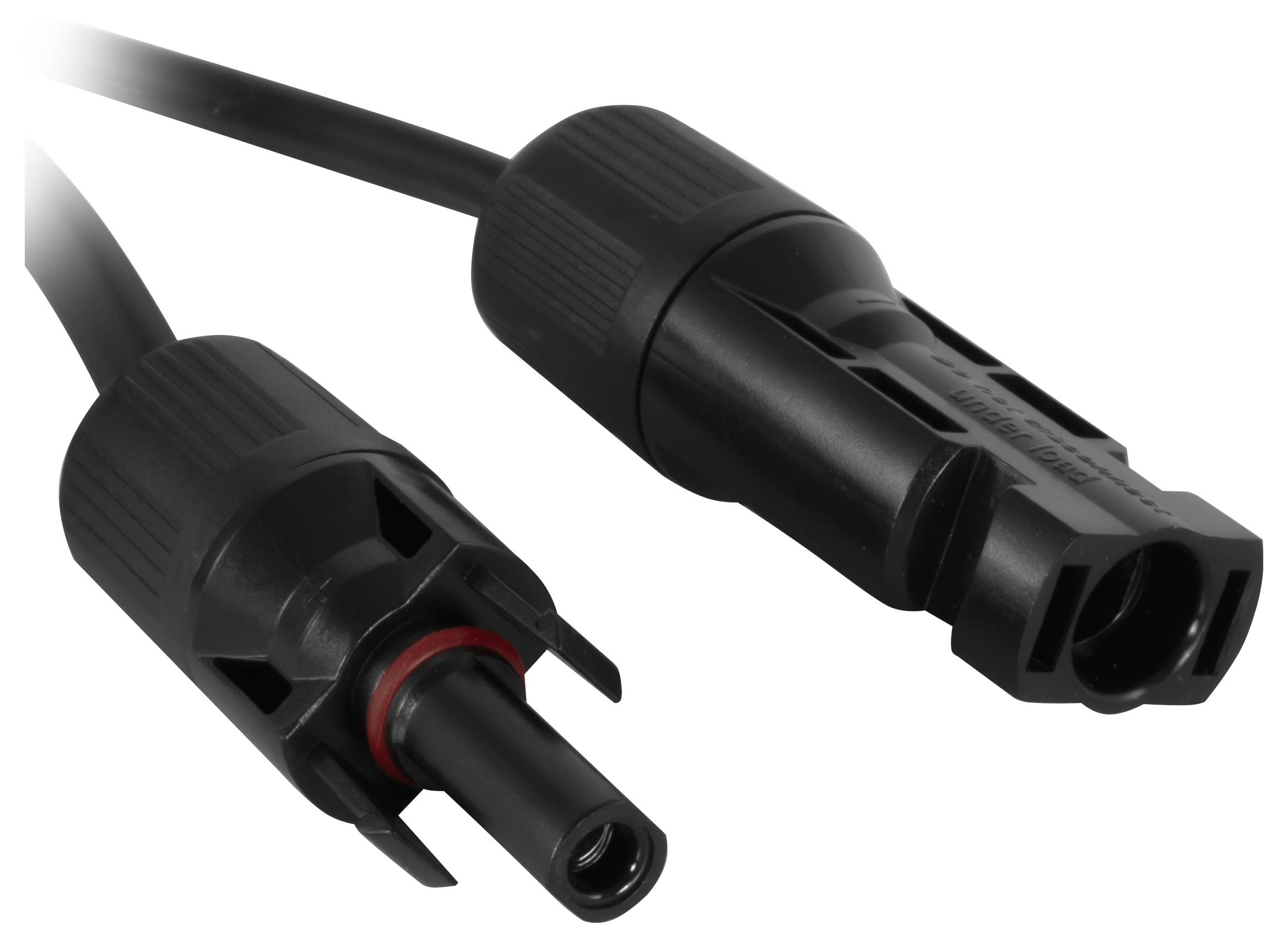

- 1 x MC4-PV-tilslutningskabel

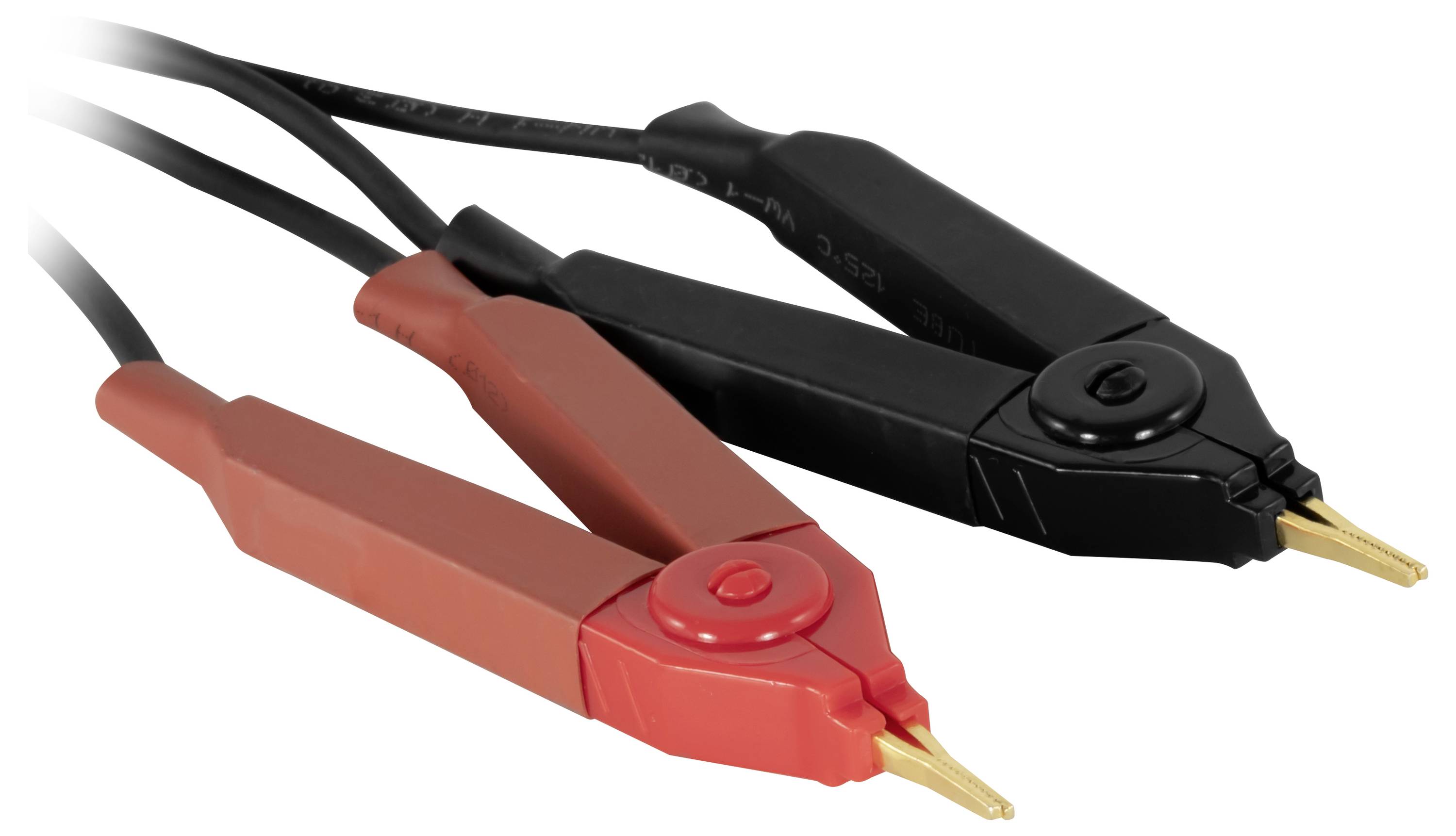

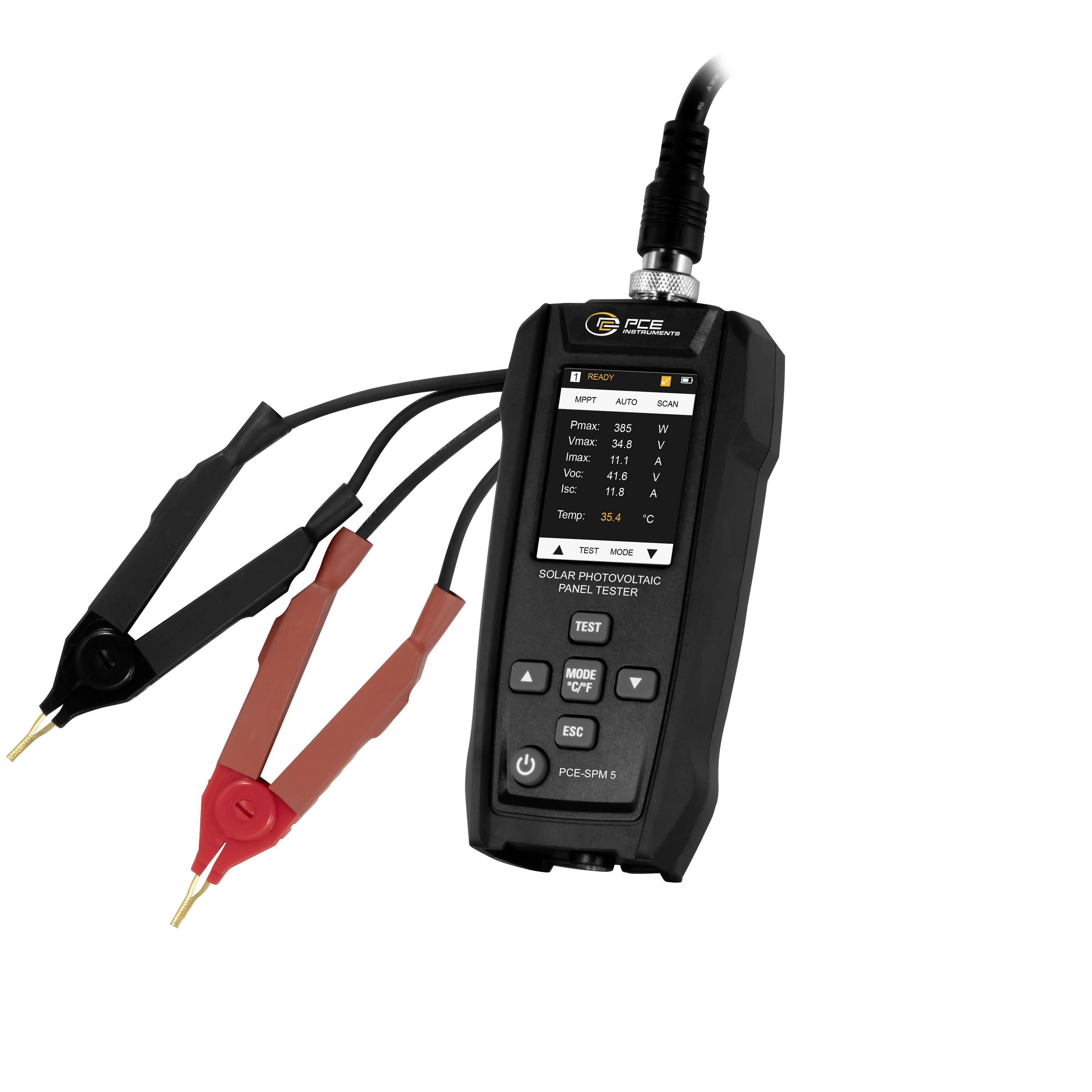

- 1 x måleledningssæt med krokodillenæb
- 1 x USB-C kabel
- 1 x brugsanvisning
