PCE Instruments PCE-PVS 10-DPD-U Hastighedsmåler 0,1 %
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (6.290,00 kr. / stk.r)
6.290,00 kr.
inkl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Vibrations-, svingningsmåleapperat
- Accelerationsmåler til overvågning af svingningshastigheden inkl. Indbygningsdisplay 4 ... 20 mA udgangMIL-C-5015 tilslutning3 ... 1500 Hz båndbreddeUniversaldisplay til forskellige signaler4-cifretValgfrie udgangskortModulær opbygningIP65 front
Tekniske specifikationer
- Accelerationsoptager PCE-PVS 10Måleområde ± 12,7 mm/s.Frekvensområde 3... 1500 HzUdgang 2 leder 4... 20 mAFølsomhed < 5 %Choklimit ± 1000 g.Spændingsforsyning 12... 24 V DC i strømsløjfeIsolering mod jord > 108 ohmUdgangsimpedans < 100 ohmLodret tilslutningElektriske tilslutningerPIN A: + 4 ... 20 mAPIN B: - 4 ... 20 mATilslutningstype 2-pin MIL-C-5015Driftstemperatur: -40... 85 °CMål dia. 22 x51Monteringsgevind M6Indbygnings-måleinstrument PCE-DPD-UIndgang2-, 3- leder PT100, PT500, PT1000, N100, Ni200, Ni1000Termoelementer type K, J, E, N, L, R, S, B, T, C.Potentiometer: 500... 20 ohmModstand 5k... 50 ohmProcessignaler: 4... 20 mA, 0... 10 VFrekvens: 0... 100 HzDC-spænding 60 mV, 200 mV 2 V, 20 V, 200 V, 600VDC-strøm 20 mA, 5 A.AC-SPÆNDING 2 V, 20 V, 200 V, 600 V.AC-strøm 20 mA, 5 A.Målerate 3 / sekundOpløsning 16-bitNøjagtighed 0,1 %Indvendig modstandSpændingsmåling: 1 MΩStrømmåling 12 ohmSkalering 21 punkterVisning 4-cifret 7-segment LED-display, trefarvetVisningsområde - 1999... 9999Udgange relæer, Anaog, serverspil med valgfri udgangskortOmgivende temperatur i drift: 0 °C ... 55 °C opbevaring: -20 °C... +70 °CMål digitaldisplay 96 mm x 48 mm x 91 mmPaneludsnit 92 mm x 45 mm (iht. din)Forsyningsspænding 18... 265 V AC/DCKapslingsklasse front: IP 65Vægt: 200 gMonteringsclips med klemskruer, elektrisk tilslutning via klemlisteKabinet med robust digitaldisplay
- Basisnøjagtighed
0,1 %
- Produkttype
Hastighedsmåler
- Beskeder Funktion
Acceleration
Frekvens
Spænding DC
Spænding AC
Strøm
Strøm DC
Strøm AC
Modstand
Spænding
- Visning
LED
- Driftsspænding (detaljer)
265 V/AC
- Dim.
(L x B x H) 48 x 91 x 91 mm
- Vægt
1200 g
- Bredde
91 mm
- H
91 mm
- L
48 mm
- Interfaces
Modbus RTU
- Type
PCE-PVS 10-DPD-U
Dokumenter og downloads
Datablad
Datablad 2813625 PCE Instruments PCE-PVS 10-DPD-U Hastighedsmåler 0,1 %
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2813625 PCE Instruments PCE-PVS 10-DPD-U Hastighedsmåler 0,1 %
Beskrivelse
Accelerometer til overvågning af svingningshastigheden / 4... 20 mA udgang / MIL-C-5015 tilslutning / 3... Båndbredde på 1500 Hz / inkl. IndbygningsdisplayAccelerationssensoren er udviklet til kontinuerlig overvågning af svingningshastigheden. Accelerationssensoren fås i forskellige udførelser. Afhængigt af accelerationslederens art skelnes der mellem konstruktion og måleområde. Accelerationssensoren måler svingningshastigheden i området ± 12,7 mm/s. ± 25,4 mm/s i frekvensområdet mellem 3 Hz og 1500 kHz. Den målte svingningshastighed er 4... 20 mA procestrøm udlæst. Vibrationssensoren forbindes i en strømsløjfe via en MIL-C-5015-forbindelse med styring eller Procesvisning. Afhængigt af konstruktionen er tilslutningsbøsning monteret lodret eller vandret på accelerationssensoren. Accelerationssensoren kan drives med en spænding på 12... 24 V DCIndbygningsdisplay PCE-DPD-U universalvisning til forskellige signaler / 4-cifret / valgfrie udgangskort / modulær opbygning / IP65 front Indbygningsmåleinstrumentet kan konfigureres som AC- og DC-voltmeter (op til 600 Vac / DC), AC- og DC-amperemeter (op til 5 AAC / DC). Desuden viser indbygningsmåleinstrumentet måleværdier fra processignaler (mA, VDC), termoelementer, resistive temperatursensorer (Pt, Ni, PTC og NTC), modstande, potentiometer og frekvens. Indbygningsmåleinstrumentet kan konfigureres via fronttasterne. Indbygningsmåleinstrumentet indbygges i en tavlemudsnit med standardstørrelse 96 x 48 mm (1/8 din). Måleværdien kan skaleres med 4 cifre (9999 / -1999). Ligeledes er en hurtig adgangsfunktion til alarmburde værdier, ekstern styring til aktivering af foruddefinerede funktioner, Eco-tilstand til lavt forbrug, valgfri dobbelt skalering, 5 konfigurerbare lysstyrketrin på indbygningsmåleinstrument til rådighed. En enkelt universalstrømforsyning 18... 265 V AC/DC gør indbygningsmåleinstrumentet til en enhedsproces, der er nem at sætte ind. Valgfrie moduler til udgang og styring (relæ, analog udgang, Modbus RTU) står til rådighed for brugeren af indbygnings-måleinstrumentet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Accelerationsoptager PCE-PVS 10:Kan monteres horisontalt eller vertikaltProcessignaludgangMIL-C-5015 tilslutningM6 procestilslutningForskellige måleområderRobust konstruktionIndbygnings-måleinstrument PCE-DPD-U:IP 65 på frontenMulighed for forskellige enhederDigitalt display til industriprocessenEkstra udgange4-cifret digitaldisplayMange sensorer kan tilsluttes
Inkluderet i leveringen

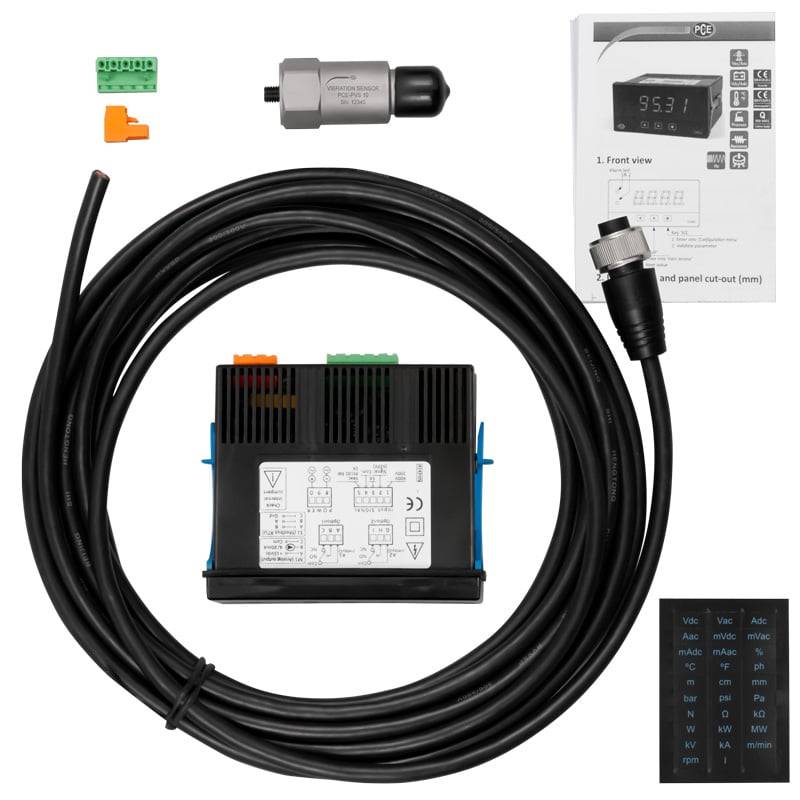

- 1 x accelerationsmåler PCE-PVS 10-DPD-U inkl. Display1 x MIL-C 5015-stik til 5 m kabel 2 x klemmer2 x betjeningsvejledning
