Name: PCE Instruments PCE-ET 5000 Jordmålingsapparat
Brand: PCE Instruments
SKU: 2452429
Availability: BackOrder

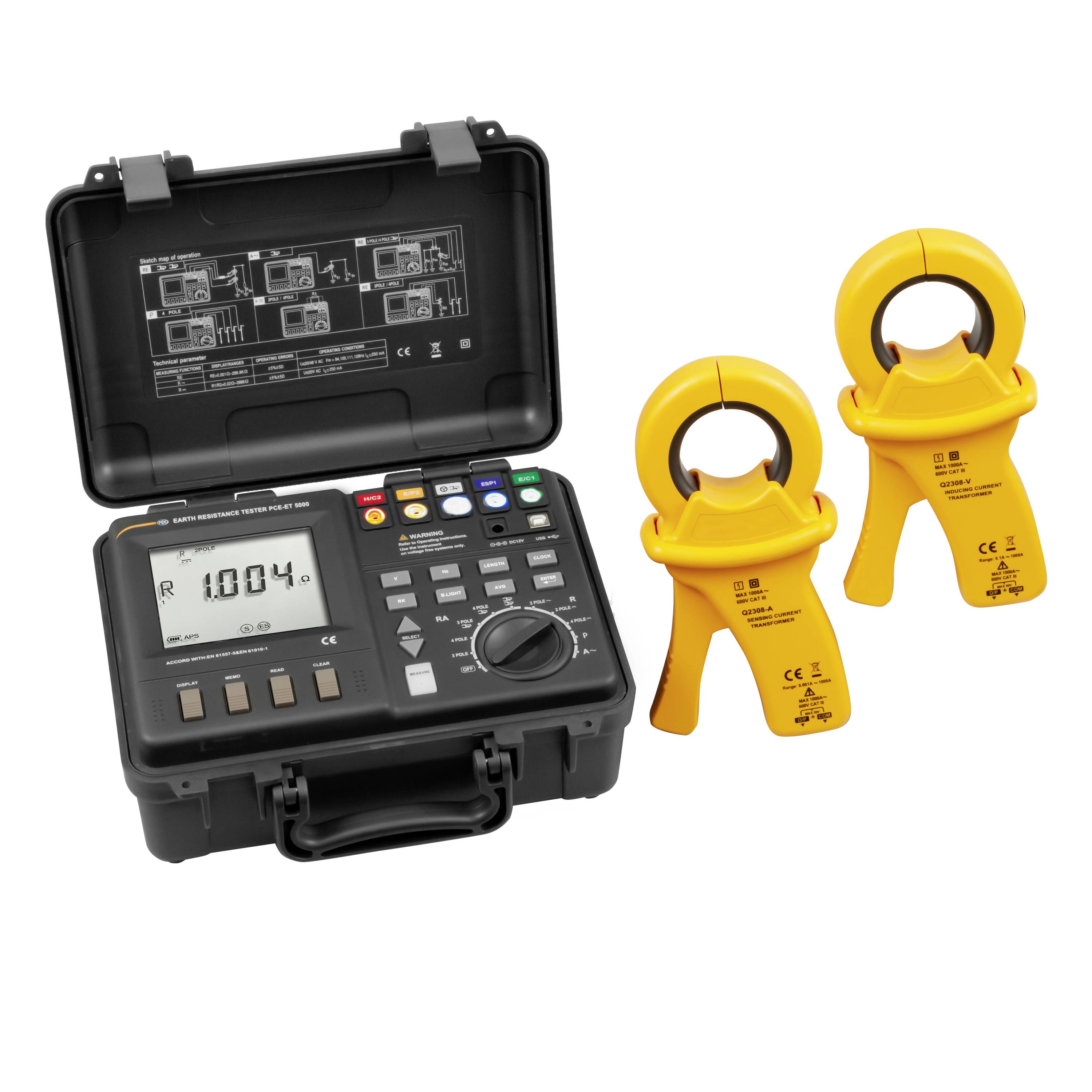

Bærbar elektrisk tester i etui med to gule klemsenorer ved siden af det

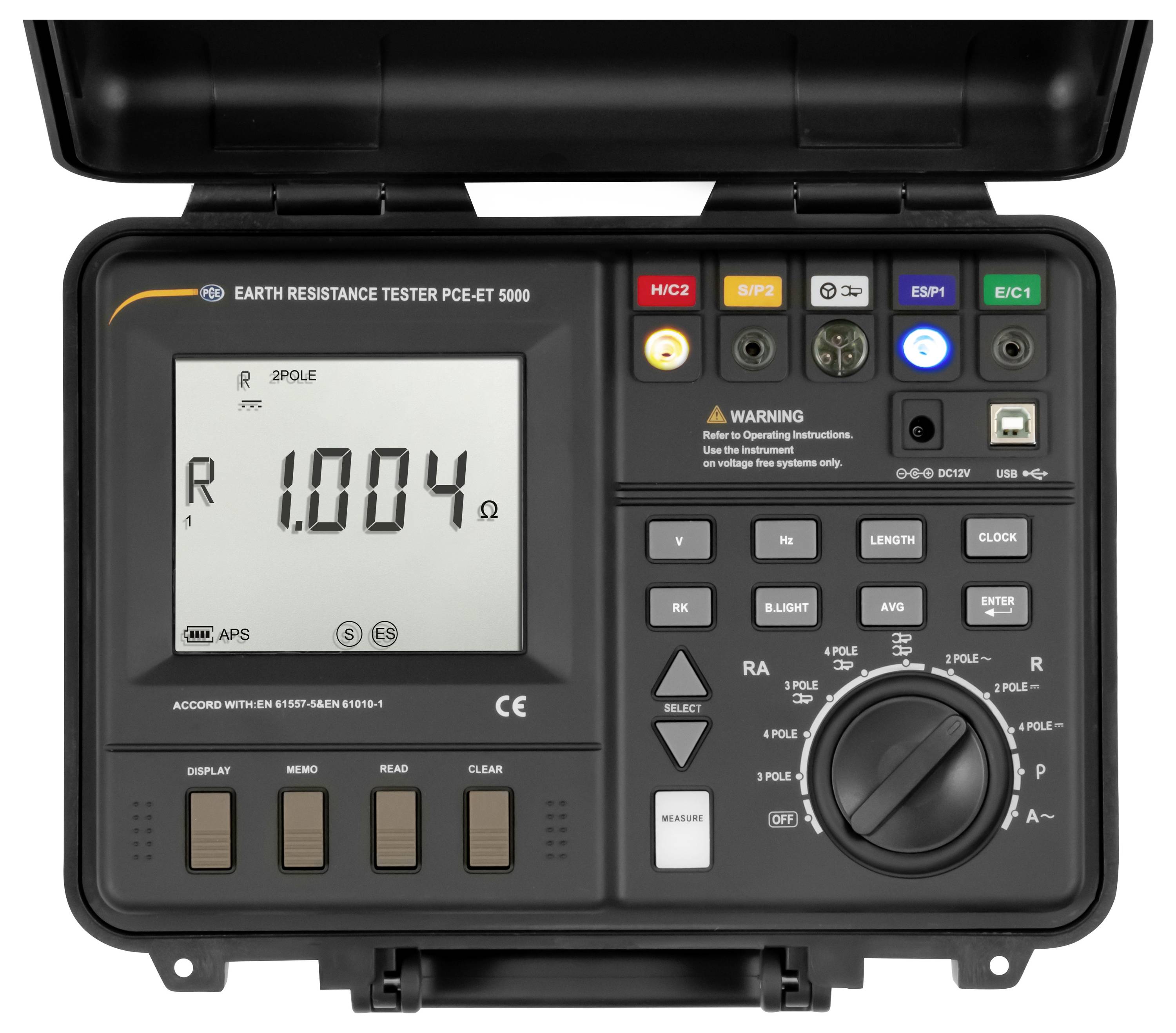

Bærbar jordafledningsmodstandsmåler med digitalt display, der viser 1.004 ohm, kontrolknapper og rotationsvælger i et beskyttelseshylster.

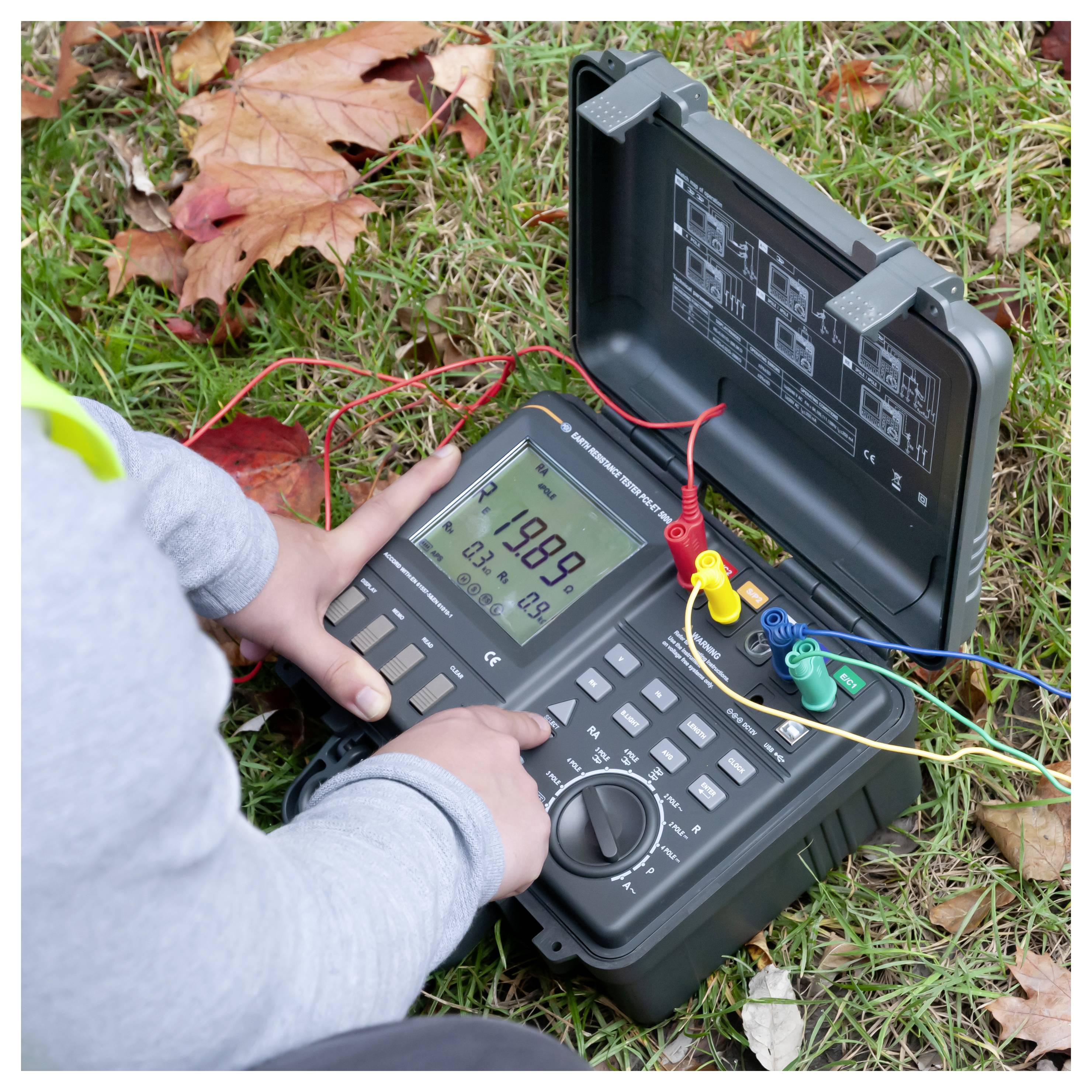

Person, der bruger en håndholdt elektrisk testmåler udendørs på græs, med prober forbundet til ledninger og et kuffertlåg, der viser tilslutningsdiagrammer.

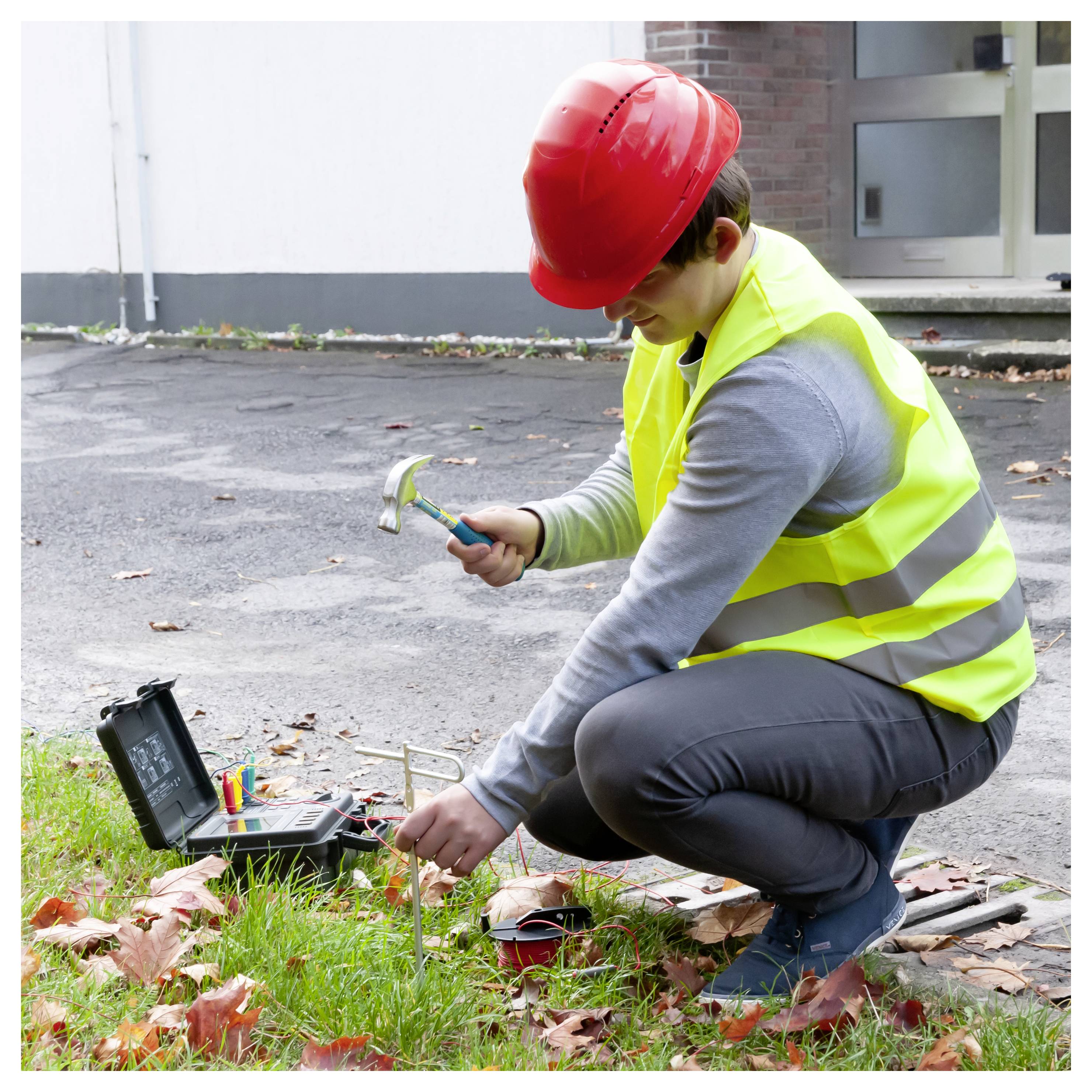

Arbejder i en rød hård hat og reflekterende vest knæler udendørs og bruger værktøj til at inspicere eller reparere ledninger i jorden.

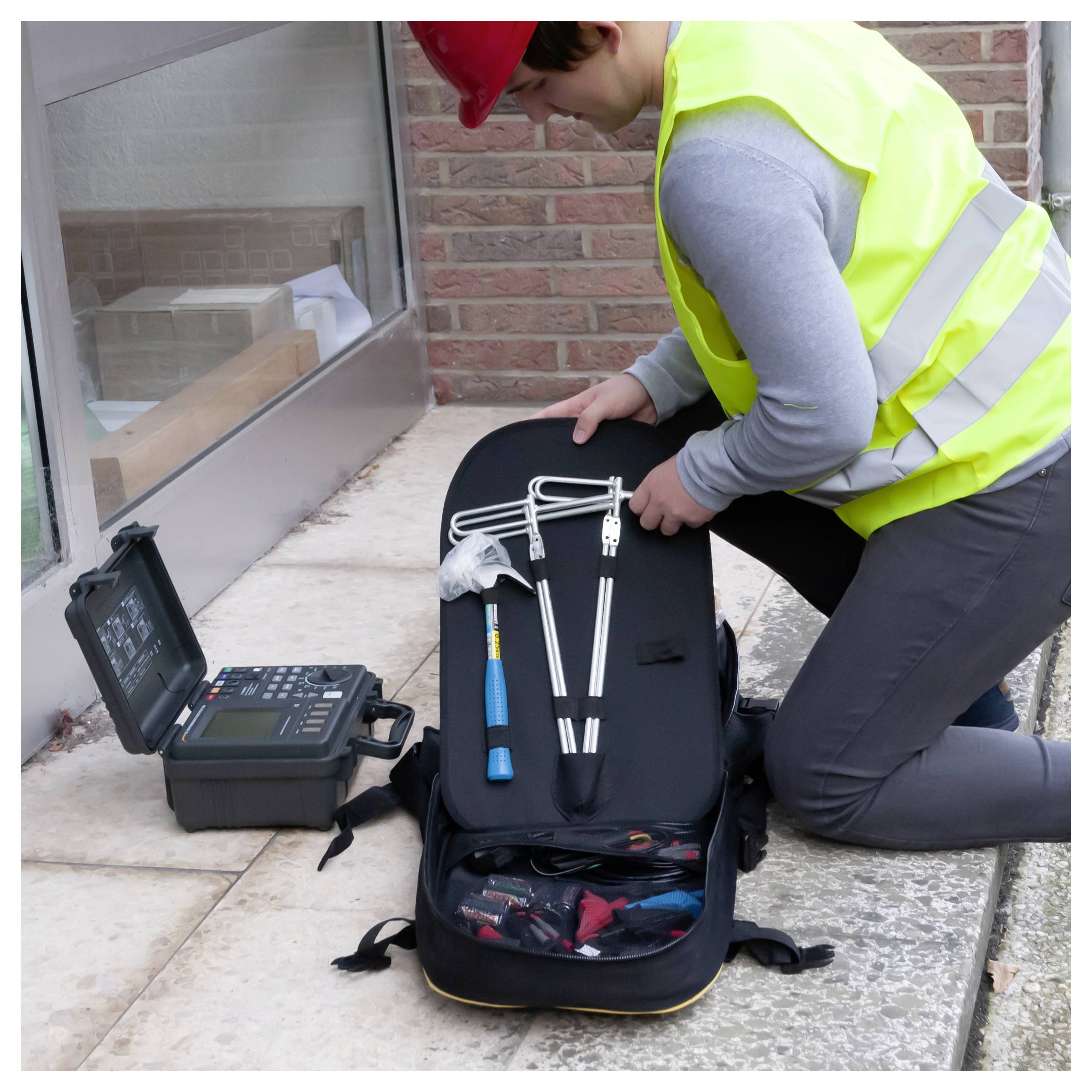

Tekniker knælende med en åben værktøjstaske og inspektionsudstyr ved siden af et bygningsvindue, der forbereder sig til at arbejde.

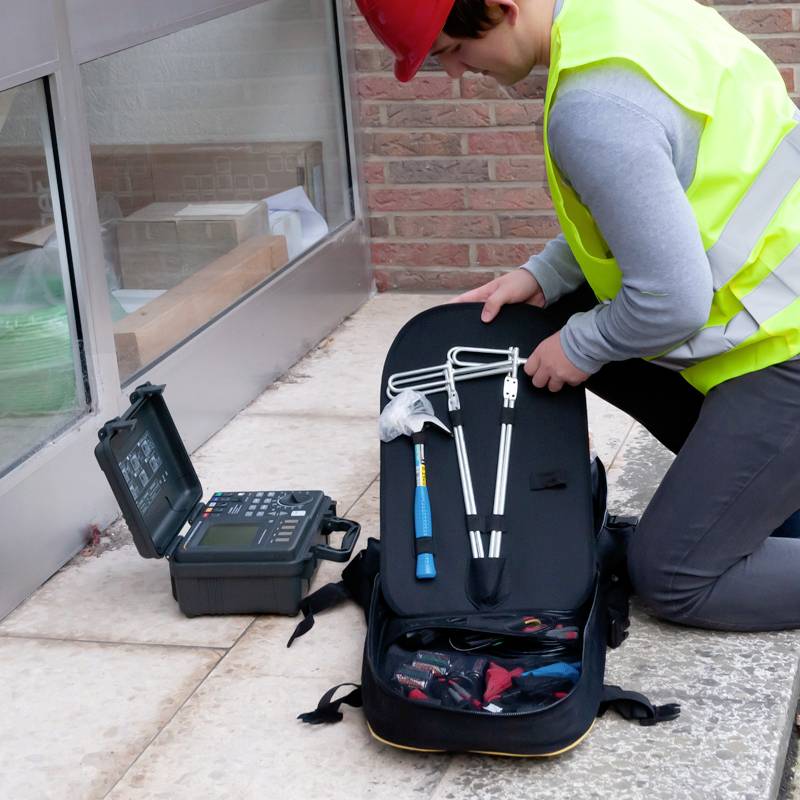

En arbejder i sikkerhedsvest og hjelm betjener et måleapparat foran en bygning. Han har værktøj og en åben enhed i nærheden.

En person bruger et digitalt multimeter udendørs på græs med efterårsblade. Enheden viser en spænding på 19,98 V.

1/7

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 23. dec.

Antal

stk.

Total (33.090,00 kr. / stk.r)

33.090,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Jordresistansmeter

Mobil anvendelse takket være batteri og batterier
Datahukommelse til senere analyse på pc
Visuel tilslutningshjælp til nem betjening
Alarm ved forkert tilslutning af måleledningen
Direkte og indirekte modstandsmåling
Fejlstrømme, fejlspænding, støjfrekvenser

Tekniske specifikationer

3-polet jordingsmodstand Testspænding 20, 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz AFC Kortslutningsstrøm 250 mA Testtid 26 sekunder Sondefemodstand RS< 100 kΩ Hjælpemodstand Rh< 100 kΩ Opløsning 0,001 Ω Måleområde Re 0,02 Ω ... 300 kΩ Nøjagtighed ±(5 % + 10 cifre) UST< 24 V Fs 16 ... 400 Hz Nøjagtigheden vil blive i et miljø på 0... 28 °C,< 80 % RF (ikke kondenserende) sikret. Reaktionstid <15 sekunder (nødvendig tid til at opnå den angivne nøjagtighed, efter målebegyndelse med frakoblet gennemsnitsfunktion.) 4-polet jordingsmodstand Testspænding 20, 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Kortslutningsstrøm 250 mA Testtid 30 sekunder Sondefemodstand RS< 100 kΩ Hjælpemodstand Rh< 100 kΩ Opløsning 0,001 Ω Måleområde Re 0,02 Ω ... 300 kΩ Nøjagtighed ±(5 % + 10 cifre) UST< 24 V Fs 16 ... 400 Hz Nøjagtigheden vil blive i et miljø på 0... 28 °C,< 80 % RF (ikke kondenserende) sikret. Reaktionstid < 25 sekunder (nødvendig tid til at opnå den angivne nøjagtighed, efter målebegyndelse med frakoblet gennemsnitsfunktion.) 3-polet jordingsmodstand med strømtang Testspænding 20, 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Kortslutningsstrøm 250 mA Testtid 26 sekunder Sondefemodstand RS <100 kΩ Hjælpemodstand Rh <100 kΩ Opløsning 0,001 Ω Måleområde Re 0,02 Ω ... 20 kΩ Nøjagtighed ±(5 % + 10 cifre) UST< 24 V Fs 16 ... 400 Hz Nøjagtigheden vil blive i et miljø på 0... 28 °C,< 80 % RF (ikke kondenserende) sikret. Reaktionstid <25 sekunder (nødvendig tid til at opnå den angivne nøjagtighed, efter målebegyndelse med frakoblet gennemsnitsfunktion.) Hvis strømmen på strømtangen er for lav, kan målingen afbrydes. 4-polet jordingsmodstand med strømtang testspænding 20, 48 V AC testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Kortslutningsstrøm 250 mA Testtid 26 sekunder Sondefemodstand RS <100 kΩ Hjælpemodstand Rh <100 kΩ Opløsning 0,001 Ω Måleområde Re 0,02 Ω ... 20 kΩ Nøjagtighed ± (5 % + 10 cifre) UST< 24 V FST 16... 400 Hz Nøjagtigheden vil blive i et miljø på 0... 28 °C,< 80 % RF (ikke kondenserende) sikret. Reaktionstid <25 sekunder (nødvendig tid til at opnå den angivne nøjagtighed, efter målebegyndelse med frakoblet gennemsnitsfunktion.) Hvis strømmen på strømtangen er for lav, kan målingen afbrydes. Jordmodstand kun med strømtænger Testspænding 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortslutningsstrøm 250 mA testtid 26 sekunder måleområde Re 0,02 Ω ... 150 Ω Opløsning 0,001 Ω Nøjagtighed ± (5 % + 10 cifre) UST< 24 V FST 16... 400 Hz Nøjagtigheden vil blive i et miljø på 0... 28 °C,< 80 % RF (ikke kondenserende) sikret. Reaktionstid <25 sekunder (nødvendig tid til at opnå den angivne nøjagtighed, efter målebegyndelse med frakoblet gennemsnitsfunktion.) Hvis strømmen på strømtangen er for lav, kan målingen afbrydes. Gulvmodstand (afstandsmodstand) testspænding 20, 48 V AC testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortslutningsstrøm 250 mA testtid 26 sekunders opløsning 0,001 Ω * m måleområde Re 0,02 Ω ... 1000 kΩ * m. Nøjagtighed ±(5 % + 10 cifre) 2-polet modstandsmåling (AC) Testspænding 20 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortslutningsstrøm 250 mA Testtid 26 sekunder Måleområde Re 0,02 Ω ... 300 kΩ Opløsning 0,001 Ω Nøjagtighed ± (5 % + 10 cifre) UST< 24 V FST 16... 400 Hz 2-polet modstandsmåling (DC) testspænding 20 V DC Kortslutningsstrøm 250 mA prøvetid 26 sekunder måleområde Re 0,02... 3 kΩ Opløsning 0,001 Ω Nøjagtighed ± (5 % + 10 cifre) UST< 3 V FST 16... 400 Hz 4-polet modstandsmåling (DC) Testspænding 20 V DC Kortslutningsstrøm 250 mA Testtid 26 sekunder Måleområde Re 0,02 Ω ... 3 kΩ Opløsning 0,001 Ω Nøjagtighed ± (5 % + 10 cifre) UST< 3 V FST 16... 400 Hz Ledningskompensation Testspænding 20, 48 V AC Testfrekvens 94 Hz, 105 Hz 111 Hz, 128 Hz, AFC kortslutningsstrøm 250 mA Testtid 26 sekunder Opløsning 0,001 Ω Måleområde Re 0,02 Ω ... 30 Ω Nøjagtighed ± (3 % + 10 cifre) UST< 24 V FST 16... 400 Hz Fejlspænding Måleområde ±50 V DC 1... 50 V AC Opløsning 0,1 V Nøjagtighed ±(5 % + 5 cifre) Fejlstrømsmåleområde 20 mA... 2 A Opløsning 1 mA Nøjagtighed ±(5 % + 5 cifre) Fejlfrekvens Måleområde 16... 400 Hz Opløsning: 1 Hz Nøjagtighed ±(1 % + 10 cifre) Yderligere specifikationer datahukommelse 100 Måleværdier driftsbetingelser 0... 40 °C,< 80 % RF (ikke-kondenserende) Omgivelsesbetingelser til batteriet skal oplades 10... 40 °C,< 80 % RF (Ikke kondenserende) opbevaringsbetingelser -10... 50 °C,< 90 % RF (Ikke kondenserende) opbevaringsbetingelser for batteriet -20... 30 °C,< 80 % RF (Ikke-kondenserende) lejehøjde< 12.000 m. Driftshøjde <2.000 m. Klemmediameter 51 mm Display baggrundsbelyst LCD, 9999 digits display måleområde overskredet > LIMIT display måleområde - målefrekvens jordmodstand/lækstrøm 1 Hz (er gennemsnitsfunktionen aktiveret: En værdi hvert 4. Sekund) Målefrekvens spændingsmåling 2 Hz målefrekvens fejlspænding 4 Hz målefrekvens fejlfrekvens 1 Hz målefrekvens fejlstrøm 1 Hz interface måletilslutning: E, ES, S, H, tangtilslutning USB-B, Ladetilslutning spændingsforsyning batterier 6 x 1,5 V D LR14 batterier spændingsforsyning batteri 1 x 7,2 V nikkel-metalhydrid-batteripakke spændingsforsyning strømforsyning primær: 100... 240 V, 50 ... 60 Hz sekundær: 12 V, 3 A maks. effektforbrug med strømforsyning 15 VA maks. effektforbrug med batteri eller batteri 6 VA driftstid i batteridrift ca. 5 timers driftstid i batteri ca. 9 timer (uden baggrundsbelysning). Maksimal indgangsspænding i forhold til jord 300 V rms (Cat III) isoleringstykkelse 6880 V AC: 15 sekunders overspændingsbeskyttelse 250 V AC mellem tilslutningerne mål 260 x 125 x 280 mm vægt ca. 2,5 kg. Sikkerhed: EN61010-1:2001, EN61010-031:2002 tilsmudsningsgrad 2, Cat III 300 V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A

Produkttype: Jordmålingsapparat

Interfaces: USB

: Fabriksstandard

Dim.: (L x B x H) 260 x 125 x 280 mm

Vægt: 2.5 kg

Visning: LCD

Vægt Bemærkning: ca.

Indhold: 1 stk

Målekategori: CAT III

Målemetode: Jordspyd

Bredde: 125 mm

H: 280 mm

L: 260 mm

Type: PCE-ET 5000

Dokumenter og downloads

Datablad

Datablad 2452429 PCE Instruments PCE-ET 5000 Jordmålingsapparat

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2452429 PCE Instruments PCE-ET 5000 Jordmålingsapparat

Beskrivelse

Jordmåler med hukommelse/mobil anvendelse takket være batteriet mulig / modstandsmåling / jordlederkontrol / visuel tilslutningshjælp / kontrol af lynafledermodstand / baggrundsbelysning kontrol af forstyrrende spændinger, frekvenser og strømme på jordforbindelsesmåleren er en alsidig modstandsmåler. Med denne jordmåler kan mange forskellige modstandsmålinger udføres. Således er det med jordmåleren muligt at udføre en normal modstandsmåling af 2- eller 4-polet anvendelse. Det er også muligt med jordmåleren at bestemme jordholdets modstand. Til måling af jordmodstanden medfølger passende jordspyd ved jordmåleren. Dette jordspyd kan nemt forbindes med jordmåleren via det medfølgende separate 20 meter kabel. En anden vigtig målefunktion er målingen af modstanden på for eksempel lynafledere. Denne måling er beregnet til kontrol af lynafledere på for eksempel skoler eller universitetsbygninger og er elementært vigtigt for at afleder et muligt lynnedslag i jorden. Med denne jordmåler kan det dermed fastslås, om lynafledere er korrekt forbundet med jorden, og om den har den rigtige modstandsværdi til at udlede en blitz i jorden. For at sikre en korrekt måling har jordmåleren en måler til måling. Når operatøren har indstillet jordmåleren til den ønskede målefunktion, lyser de tilslutninger, der skal anvendes, op. Hvis brugeren har valgt en forkert tilslutning, signalerer jordmåleren både akustisk og visuelt over for operatøren. Samtidig nægtes målingen ved hjælp af jordmåleren, indtil måleopstillingen er korrekt tilsluttet. Dermed begrænses defekte målinger massivt af den intelligente jordmåler. Jordmåleren har også en hukommelse. Dermed kan måledata overføres og evalueres fra jordmåleren til en PC efter en måling.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
