Name: PCE Instruments PCE-CTI 10-ICA Strømtang Kalibreret (ISO) digital Datalogger, Bil-målefunktion, Stænkvandsbeskyttet (IP6
Brand: PCE Instruments
SKU: 3812485

Højdepunkter og detaljer

PCE Instruments strømtang PCE-CTI 10-ICA

PROFESSIONAL. CALIBRATED. UDSTYR. PCE-CTI 10-ICA
Gratis app til Android og iOS
Måleområde: 0 ... 1500 V AC/DC
Datalogging for op til 60 100.000 måleværdier
Strømningsmåling
Ekstra med LowZ spændingsmåling

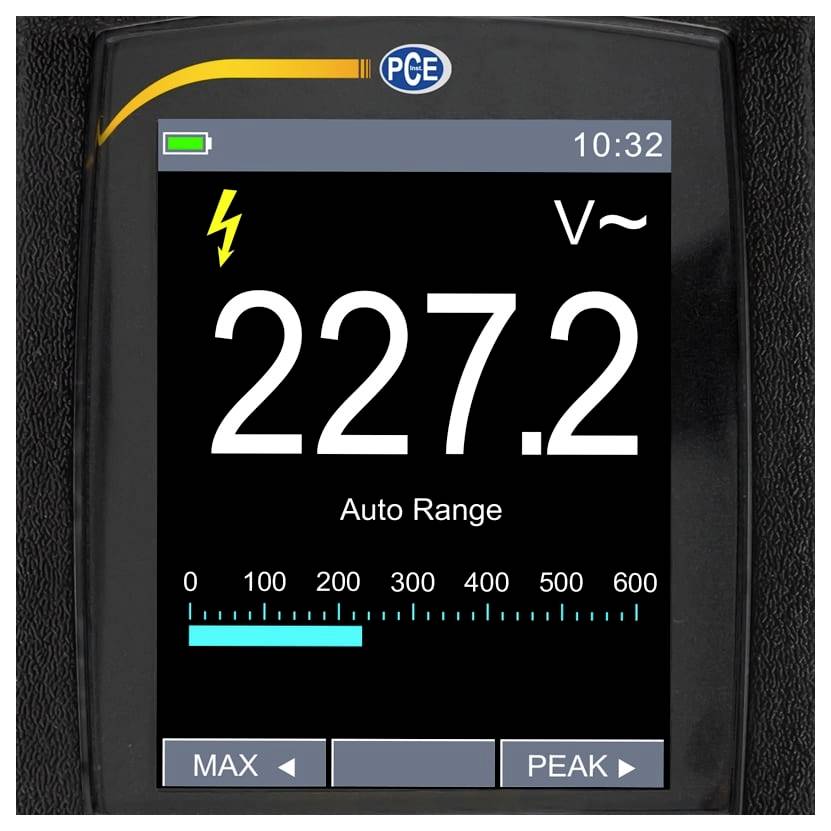

2,36" TFT-display
Med spænding og temperaturmåling
Valgfrit med kalibreringscertifikat

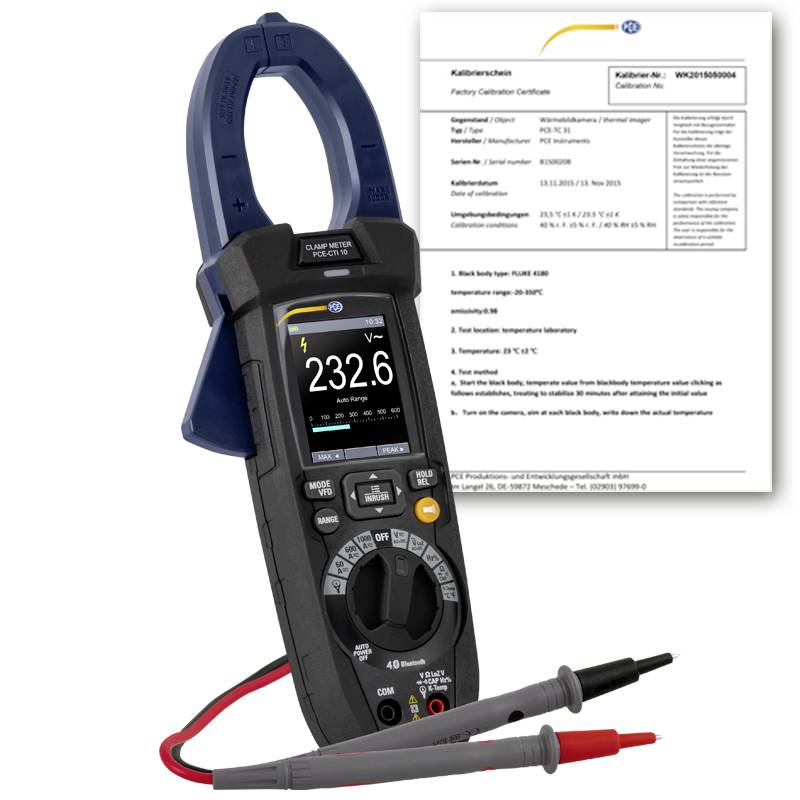

Inkl. ISO-Kalibreringscertifikat

Tekniske specifikationer

Jævnstrøm DC
Måleområde -600... +600 mV
Opløsning 0,1 mV
Nøjagtighed ±(0,8 % v.MW. +8 cifre)
OVERBELASTNING 1500 V DC/1000 V AC
Jævnstrøm DC
Måleområde -6... +6 V
Opløsning 0,001 V
Nøjagtighed: ±0,5% v. Mw. +5 cifre)
Jævnstrøm DC
Måleområde -60 ... +60 V
Opløsning 0,01 V
Nøjagtighed ±(0,5% v.MW. +5 cifre)
Jævnstrøm DC
Måleområde -600... 600 V
Opløsning 0,1 V
Nøjagtighed ±(0,8% v.MW. +5 cifre)
Jævnstrøm DC
Måleområde -1500 ... +1500 V
Opløsning 1 V.
Nøjagtighed ±(0,8% v.MW. +5 cifre)
Jævnstrøm DC
Måleområde -60 ... +60 A
Opløsning 0,01 A.
Nøjagtighed ±(3,0 % v.MW. +8 cifre)
Jævnstrøm DC
Måleområde -600... +600 A
Opløsning 0,1 A.
Nøjagtighed ±(3,0 % v.MW. +8 cifre)
Jævnstrøm DC
Måleområde -1000 ... +1000 A
Opløsning 1 A.
Nøjagtighed ±(3,0 % v.MW. +8 cifre)
Kapacitet
Måleområde: 0 ... 60 nF
Opløsning 0,01 nF
Nøjagtighed ±(3,0 % v.MW. +20 cifre)
Kapacitet
Måleområde: 0 ... 600 nF
Opløsning 0,1 nF
Nøjagtighed ±(3,0 % v.MW. +8 cifre)
Kapacitet
Måleområde: 0 ... 6 µF
Opløsning 0,001 µF
Nøjagtighed ±(3,0 % v.MW. +8 cifre
Kapacitet
Måleområde: 0 ... 60 µF
Opløsning 0,01 µF
Nøjagtighed ±(3,0 % v.MW. +8 cifre)
Kapacitet
Måleområde: 0 ... 600 µF
Opløsning 0,1 µF
Nøjagtighed ±(3,0 % v.MW. +8 cifre)
Kapacitet
Måleområde: 0 ... 6000 µF
Opløsning 1 µF
Nøjagtighed ±(3,5 % v.MW. +20 cifre)
Kapacitet
Måleområde: 0 ... 60 MF
Opløsning 0,01 MF
Nøjagtighed kun som reference
Kapacitet
Måleområde: 0 ... 600 MF
Opløsning 0,1 MF
Nøjagtighed kun som reference
Vekselstrøm (AC)
Måleområde: 0 ... 60 A
Opløsning 0,01 A.
Nøjagtighed ±(2,5 % v.MW. +5 cifre)
Overbelastning 1000 A AC
Frekvensområde 50... 60 Hz
Vekselstrøm (AC)
Måleområde: 0 ... 600 A
Opløsning 0,1 A.
Nøjagtighed ±(2,5 % v.MW. +5 cifre)
Frekvensområde 50... 60 Hz
Vekselstrøm (AC)
Måleområde: 0 ... 1000 A
Opløsning 1 A.
Nøjagtighed ±(2,5 % v.MW. +5 cifre)
Frekvensområde 50... 60 Hz
Modstand
Måleområde: 0 ... 600 Ω
Opløsning 0,1 Ω
Nøjagtighed ±(1,0 % v.MW. +10 cifre)
Modstand
Måleområde: 0 ... 6 kΩ
Opløsning 0,001 kΩ
Nøjagtighed ±(0,8 % v.MW. +5 cifre)
Modstand
Måleområde: 0 ... 60 kΩ
Opløsning 0,01 kΩ
Nøjagtighed ±(0,8 % v.MW. +5 cifre)
Modstand
Måleområde: 0 ... 600 kΩ
Opløsning 0,1 kΩ
Nøjagtighed ±(0,8 % v.MW. +5 cifre)
Modstand
Måleområde: 0 ... 6 MΩ
Opløsning 0,001 MΩ
Nøjagtighed ±(0,8 % v.MW. +5 cifre)
Modstand
Måleområde: 0 ... 60 MΩ
Opløsning 0,01 MΩ
Nøjagtighed ±(2,5 % v.MW. +10 cifre)
Frekvens
Måleområde: 0 ... 60 Hz
Opløsning 0,01 Hz
Nøjagtighed ±(0,2 % v.MW. +5 cifre)
Frekvens
Måleområde: 0 ... 600 Hz
Opløsning 0,1 Hz
Nøjagtighed ±(0,2 % v.MW. +5 cifre)
Frekvens
Måleområde: 0 ... 6 kHz
Opløsning 0,001 kHz
Nøjagtighed ±(0,2 % v.MW. +5 cifre)
Frekvens
Måleområde: 0 ... 60 kHz
Opløsning 0,01 kHz
Nøjagtighed ±(0,2 % v.MW. +5 cifre)
Frekvens
Måleområde: 0 ... 600 kHz
Opløsning 0,1 kHz
Nøjagtighed ±(0,2 % v.MW. +5 cifre)
Frekvens
Måleområde: 0 ... 6 MHz
Opløsning 0,001 MHz
Nøjagtighed ±(0,2 % v.MW. +5 cifre)
temperatur
Måleområde -40... +600 °C
Opløsning 0,1 °C
Nøjagtighed ±(1,5 % v.MW. +3 °C)
temperatur
Måleområde 600... 1000 °C
Opløsning 1 °C
Nøjagtighed ±(1,5 % v.MW. +3 °C)
temperatur
Måleområde -40... 40 TIL +600 °F
Opløsning 0,1 °F
Nøjagtighed ±(1,5 % v.MW. +5,4 °F)
temperatur
Måleområde 600... 1800 °F.
Opløsning 1 °F
Nøjagtighed ±(1,5 % v.MW. +5,4 °F)
temperatur
Måleområde 245... 600 K
Opløsning 0,1 K
Nøjagtighed ±(1,5 % +3K)
temperatur
Måleområde 600... 1273 K
Opløsning 1 K
Nøjagtighed ±(1,5 % +3K)
Generelle specifikationer
Frekvens 45... 1000 Hz
Display type TFT grafisk display
Displaystørrelse 2,36 tommer
Hukommelsesmedium intern hukommelse
Hukommelseskapacitet 1600000 værdier
Interface trådløst
Maksimal ledningsdiameter 45 mm
Sikkerhedsstandard CAT Cat IV 600 V, Cat III 1000 V, Cat II 1500 V.
Mål tangdiameter horisontal 38 mm, tangdiameter vertikal 63 mm, tangåbning 45 mm
Diodetest prøvestrøm:

Måleområde V/DC min.: -600 mV

Produkttype: Strømtang

Måleområde V/DC max.: 1500 mV

Måleområde V/AC min.: 0 V

Måleområde V/AC max.: 6000 V

Måleområde A/DC min.: 0 A

Måleområde A/DC max.: 1000 A

Måleområde A/AC min.: 100 A

Måleområde A/AC max.: 1000 A

Måleområde modstand: 0-60 MΩ

Måleområde frekvens: 0 kHz

Basisnøjagtighed ±: 0.5 %

Måletype: True RMS

Frekvensområde: 0-60 Hz

Interfaces: Bluetooth®

Spændingsforsyning: 7.4 V

H: 275 mm

Bredde: 45 mm

L: 100 mm

Vægt: 481 g

: ISO

Målekategori: CAT III 1000 V
CAT IV 600 V
CAT II 1500 V

Spændingsmåling: AC/DC

Strømmåling: AC/DC

Type: PCE-CTI 10-ICA

Visning: digital

Visning (counts): 9999

Dim.: (L x B x H) 100 x 45 x 275 mm

kalibrering tjenester: Inkl. ISO-Kalibreringscertifikat

Måleområde temperatur (max.): 1000 °C

Måleområde temperatur (min.): -40 °C

Specifikationer: Datalogger
Bil-målefunktion
Stænkvandsbeskyttet (IP65)
Inkl. spændingstester

Interfaces: Bluetooth®

: IP65 (hovedenhed)

Åbningsområde til tangamperemeter: 45 mm

Dokumenter og downloads

Datablad

Datablad 3812485 PCE Instruments PCE-CTI 10-ICA Strømtang Kalibreret (ISO) digital Datalogger, Bil-målefunktion, Stænkvandsbeskyttet (IP6

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3812485 PCE Instruments PCE-CTI 10-ICA Strømtang Kalibreret (ISO) digital Datalogger, Bil-målefunktion, Stænkvandsbeskyttet (IP6

Beskrivelse

Strømtangen er det ideelle måleudstyr til måling af spændinger op til 1500 V AC/DC og strømme på op til 1000 A AC/DC. Strømmålingen ved strømtangen sker induktivt. Hertil lægges forsyningsledningen i strømtangen. Det har den særlige fordel, at strømmen kan måles under drift. Derved finder strømtangen anvendelse på for eksempel vedligeholdelsesarbejde på et fotovoltaiske anlæg. Fotovoltaiske anlæg består af mange forskellige solceller, der er serieforbundne. Her kan de enkelte strømstyrker i enkelte rækker måles med strømtangen for at afgrænse mulige fejl.

Ud over den normale spændings- og strømmåling kan strømtangen også måle indkoblingsstrømmen. Startstrømme er strømme, som er særligt høje i tilslutningsmomentet. Disse strømme opstår ved opstart af motorer til for eksempel ventilationsanlæg eller ved opstart af en stadionbelysning. For dimensionering af forsyningsledning og sikringer er denne måling med strømtangen særdeles vigtig. Frekvensomformer er omformere, som udgiver spændingen på primærsiden med ændret frekvens og amplitude på sekundærsiden. Med strømtangen og VFD-målefunktion kan der også her måles op til en frekvens på 45 Hz... 1 kHz

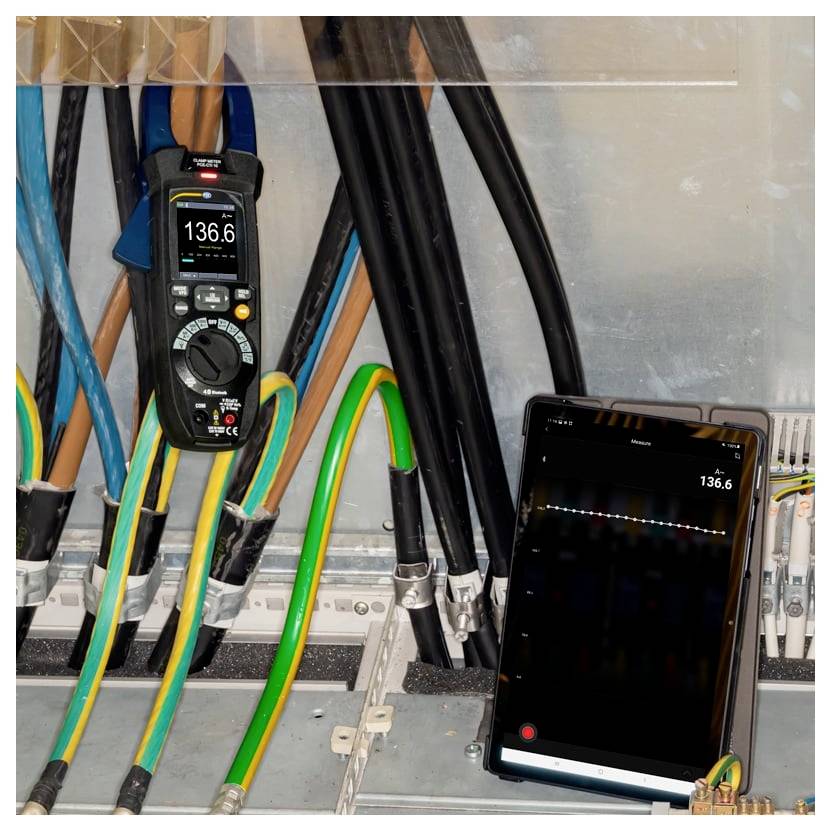

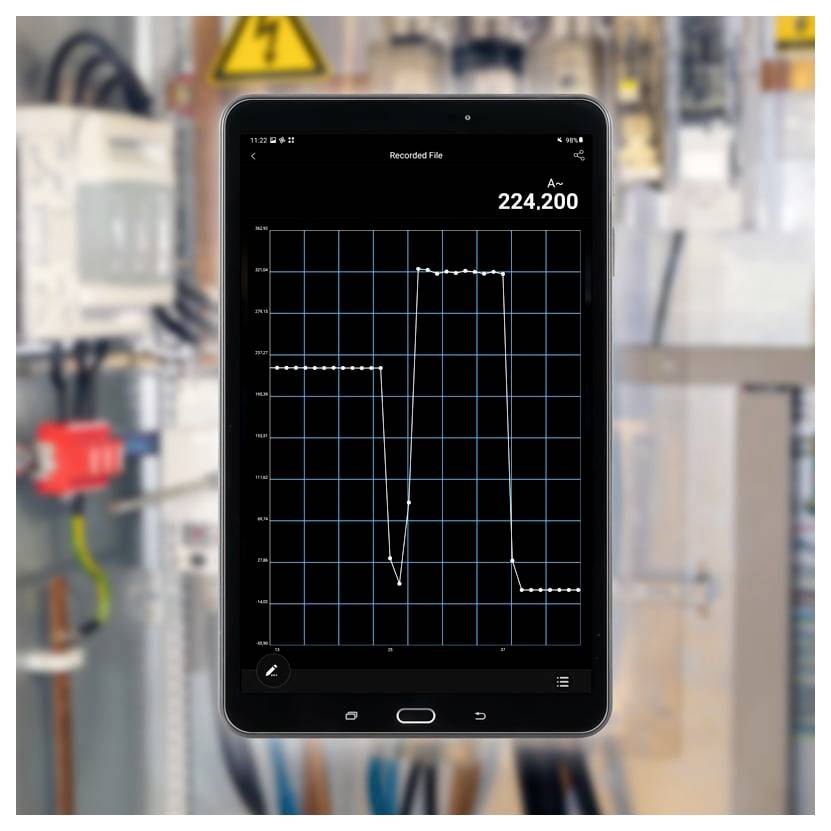

Derudover har strømtangen et Bluetooth 4.0-interface. Med dette interface ved strømtangen kan der oprettes forbindelse til en Android- og iOS slutapparat. Med den gratis app "Meterbox Pro" kan de målte værdier fra strømtangen vises og gemmes til senere analyser.

Med datalogging funktion kan strømtangen lagre alle måleværdier i et vilkårligt indstillet interval. Efter en måling kan værdierne vises grafisk via strømtangen. Hvert enkelt målepunkt kan desuden aflæses enkeltvis på strømtangen. Strømtangspladsen har en størrelse på 16 grupper og en samlet lagringsplads-størrelse på 100.000 måleværdier. Måleværdien med dato og klokkeslæt gemmes med strømtangen.

Strømtangen kan udvides med en valgfri strømtang. Den ekstra strømtang til strømtangen er fleksibel og kan dermed tilpasses måleopgaven. Med den udvidede strømtang til strømtangen kan strømmålinger udføres fra op til 3000 A AC. Den fleksible strømtang tilsluttes spændingsindgangen fra strømtangen. Spændingsværdien konverteres derefter af strømtangen til en brugbar strømværdi og vises på displayet.

På grund af sine mange forskellige funktioner og det høje måleområde finder strømtangen anvendelse ved for eksempel kontrol af fotovoltaiske anlæg, vand-, vindkraftværker eller ved installation af ikke-mobile elektriske maskiner. Strømtangen kan også udstyres med et ISO kalibreringscertifikat.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
