PCE Instruments PCE-830-2-ICA Net-analyseapparat Kalibreret (ISO) 3-faset Energimålinger, Med loggerfunktion , inkl. str
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
PCE Instruments effekt-netfejlanalysator PCE-830-2-ICA
- Analyse af 3-fase/4-leder-, 3-fase/ 3-leder-, 1-fase/2-leder-, 1-fase/3-ledernet
- Måling af real-effekt (V 123 and i 123)
- AKTIV EFFEKTMÅLING (W, KW, MW, GW)
- Skin.og blindeffektmåling (KVA, KVAR)
- Effektfaktor (PF), fasevinkel (Φ)
- Arbejdsmåling/energimåling (WH, KWH, KVARH, PFH)
- Strømmålinger fra 0,1mA op til 3000A, muliggør for eksempel analyse af reserveeffektudstyr
- En fabrik
- Stort LCD-display med op til 35 parametre i en skærmvisning (3P4W)
- Programmerbare CT (1 til 600) og PT (1 til 3000) forhold
- Visning af overlejrede spændingsformer og strømbølgeformer
- 512 KB hukommelse med programmerbare optagelsesintervaller ( samplingtime fra 2 til 3000
- Sekunder, 17470 Records ved 3-faset/4-leder system)
- Output af bølgeformer, ydelsesparametre og harmonisk forvrængning
- Meget stort punktmatrix LCD-display med heller baggrundsbelysning
- Gennemsnitlig effekt (ad i W, kW, MW)
- Maksimal effekt (MD i W, kW, MW) med programmerbar periode
- Analyse af harmonisk forvrængning indtil 99x-ordenen
- Visning af op til 50 harmonisk i et display med kurveformer
- Visning af bølgeformen med spidsværdier (1024 måleværdier/periode)
- Analyse af absolutte forvrængninger (%THD-F)
- Grafisk fasediagram med 3 fasesystemparametre
- Registrerer op til 28 transiente udfald (tid + cyklusser) med programmerbar tærskel (%)
- 3-faset spændingseller strøm usymmetriforhold (VUR)
- 3-faset spændingseller strøm symmetrifaktor (d0%, d2%)
- Optisk isoleret USB-interface
- Integreret timer og kalender til dataregistrering
- maks. Strømlederholder til strømmåletang: PCE – 6801 ca. 30 mm, PCE – 6802 ca. 55 mm,
- PCE — også 3007 ca. 170mm
- Inkl. ISO-Kalibreringscertifikat
Vigtig information
Tekniske specifikationer
- Vekselspænding AC
- Måleområde 20... 500 V
- Nøjagtighed ±0,5 % ±5 cifre
- Vekselstrøm (AC)
- Måleområde 0,04... 1000 A
- Nøjagtighed ±0,5 % ±0,05 A.
- Overbelastning overbelastningsbeskyttelse AC 200 A.
- Fasevinkel
- Måleområde: -180 +180 °
- Nøjagtighed ±1 °
- Ydelsesfaktor
- Måleområde: 0 ... 1
- Nøjagtighed ±0,04
- Frekvens
- Måleområde 45... 65 Hz
- Opløsning 0,1 Hz
- Nøjagtighed 0,1 Hz
- Generelle specifikationer
- Målefunktioner hold
- Frekvens 50... 60 Hz
- Display type LCD med belysning
- Displaystørrelse 4,9 tommer
- Hukommelsesmedium intern hukommelse
- Hukommelseskapacitet 52420 værdier
- Lagringsinterval på 2 s.
- Lagringsinterval op til 3000 min.
- Interface RS232, USB
- Standard(er) IEC 61010
- Maksimal ledningsdiameter 55 mm
- Sikkerhedsstandard Cat III 600 V
- Menusprog engelsk (US)
- Spændingsforsyning 12V
- Stiktype apparat-eurostik
- Batteri/batteri 8 x 1,5 V AA batteri, alkali-mangan
- Kapacitet 3000 mAh
- Driftsbetingelser: -10... 50 °C, 0 ... 75 % RF
- Opbevaringsbetingelser -20... 60 °C, 0 ... 75 % RF
- Dimensioner ( L x B x H) 257 x 155 x 57 mm
- Yderligere mål strømmåletang PCE også forbindelsest6802 244 x 97 x 46 mm
- Vægt 1160 g
- Yderligere vægte strømmåletang PCE også 6802 600g
- Stik
DC-stik / DC-rundstik
- Produkttype
Net-analyseapparat
- Målekategori
CAT III 600 V
- Visning (detaljer)
Stort LCD-display med op til 35 parametre i en skærmvisning (3P4W)
- Fasegenkendelse
Ja
ISO
- Spændingsforsyning
12 V
- Dim.
(L x B x H) 257 x 155 x 57 mm
- Vægt
1160 g
- kalibrering tjenester
ISO-kalibrering til elektriske målestørrelser / effektmåler; ISO-kalibreringscertifikat medfølger
- Måletype
3-faset
- Specifikationer
Energimålinger
Med loggerfunktion
inkl. strømtang
- Bredde
155 mm
- H
57 mm
- L
257 mm
- Interfaces
RS232
USB
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3812429 PCE Instruments PCE-830-2-ICA Net-analyseapparat Kalibreret (ISO) 3-faset Energimålinger, Med loggerfunktion , inkl. str
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812429 PCE Instruments PCE-830-2-ICA Net-analyseapparat Kalibreret (ISO) 3-faset Energimålinger, Med loggerfunktion , inkl. str
Beskrivelse
Effekt-netinterferensanalysatoren bruges til en- til trefasede måling af elektriske størrelser i vekselstrømsnettet. Ikke kun de "normale" måleenheder som spænding, strøm, frekvens, effekt og energi registreres med effektinterferensanalysatoren, også de værdier, der kræves i henhold til EN50160, som for eksempel oversvingninger, mellemharmonisk og asymmetri, vises. Fejl i nettet, som afbrydelser, indbrud, midlertidig eller transient overspænding (fra 16 uS varighed), kan registreres med dine tilsvarende værdier. Samtidig viser det meget kontrastrige, baggrundsbelyste punktmatrix-LCD-display op til 35 parametre. Op til 3 strømtænger kan tilpasses samtidigt.
I dataloggerfunktion kan op til 17470 måleværdier (3 faser/4 ledere), i værste fald op til 52400 måleværdier (1 fase/2 ledere), gemmes på 85 datasæt. På den måde kan denne effekt-netinterferensanalysator anvendes optimalt til langtidsanalyse. De i apparatet indsamlede måleværdier kan ved behov overføres til en pc og analyseres med den tilhørende analysesoftware. Alt, hvad was du behøver til måling og analyse (også software og datakabel) medfølger i leveringen. Effekt-netinterferensanalysatoren leveres fra fabrikkens side, men kan også som option kalibreres og certificeres efter ISO (ved første bestilling eller ved en genkalibrering, for eksempel årligt).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
I dataloggerfunktion kan op til 17470 måleværdier (3 faser/4 ledere), i værste fald op til 52400 måleværdier (1 fase/2 ledere), gemmes på 85 datasæt. På den måde kan denne effekt-netinterferensanalysator anvendes optimalt til langtidsanalyse. De i apparatet indsamlede måleværdier kan ved behov overføres til en pc og analyseres med den tilhørende analysesoftware. Alt, hvad was du behøver til måling og analyse (også software og datakabel) medfølger i leveringen. Effekt-netinterferensanalysatoren leveres fra fabrikkens side, men kan også som option kalibreres og certificeres efter ISO (ved første bestilling eller ved en genkalibrering, for eksempel årligt).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

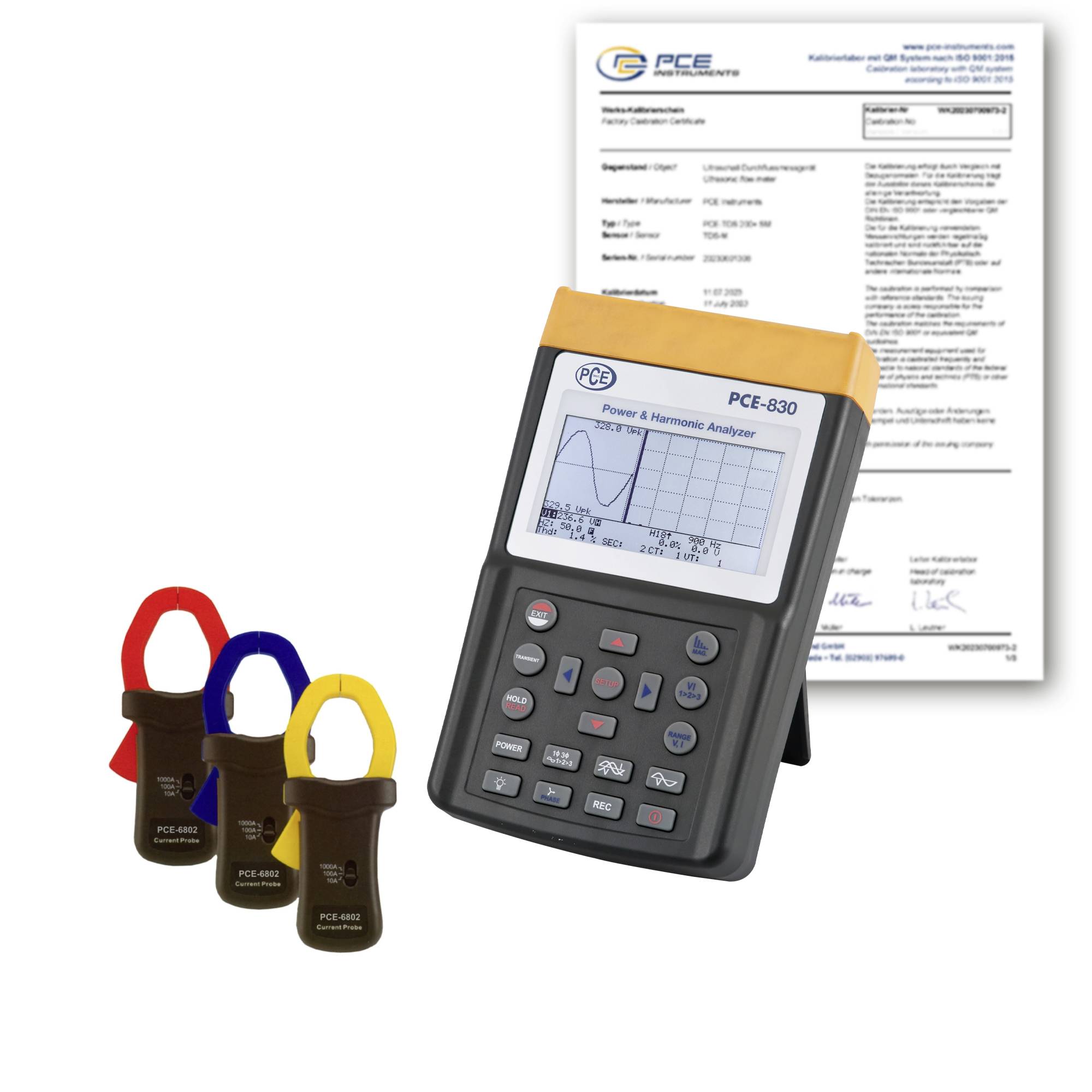

Inkluderet i leveringen
- 1 x effekt-netinterferensanalysator PCE-830-2-ICA
- 3 x strømtang PCE – 2-– 6802 (1000A)
- 4 x isolerede krokodillenæb
- 4 x sikkerhedsmåleledning 3M
- 8 x 1,5 V AA-batterier
- 1 x strømforsyning
- 1 x apparattaske
- 1 x USB-pc-kabel
- 1 x software (engelsksproget)
- 1 x brugsanvisning
- 1 x ISO-kalibreringscertifikat
