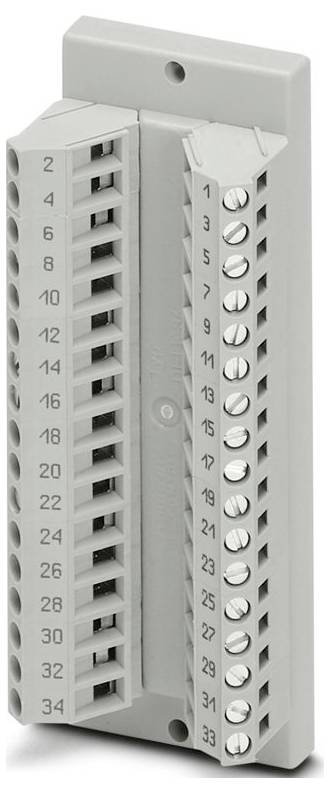

Overdragelsesmodul Phoenix Contact 2280268 DFLK 34 Indhold: 5 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Overdragelsesmodul
Samlet poltal
34
Tilslutning
IDC/FLK-stiftliste
Skruer
Fastgørelsestype
Bagvægsmontering
AWG
24 - 12
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VARIOFACE
- Poltal: 16
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²;0,25 mm² ... 2,5 mm² (kabelsko uden plastmuffe);0,25 mm² ... 2,5 mm² (kabelsko med plastmuffe)
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 39,88 mm
- Højde: 103,4 mm
- Dybde: 47,24 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 50 °C
- Omgivende temperatur (opbevaring/transport): -20 °C... 70 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: EN IEC 60664-1
- Monteringstype: Bagvægsmontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Luft- og krybestrækning: Luft- og krybestrækning
- Monteringsposition: vilkårlig
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Afstand: 5 mm
- Tilslutning iht. standard: IEC 60603-13
- Driftstype: 100 % ED
- Certifikat: UKCA-konform
- Artikelmål: Artikelmål
- Isolering: Funktionsisolering
- UKCA: UKCA
- Mærkeisolationsspænding: 63 V
- Nominel impulsspænding 0,6 kV (1,2 / 50 μs)
- Kapslingsklasse (monteringssted): ≥ IP54
- Ledertværsnit fleksibel (2 ledere med samme tværsnit): 0,2 mm²... 1,5 mm²;0,25 mm² ... 0,75 mm² (kabelsko uden plastmuffe);0,5 mm² ... 1,5 mm² (Twin-kabelsko med plastmuffe)
- Statusvisning forefindes: nej
- Antal tilslutninger: 1
- Isoleringsegenskaber: Luft- og krybestrækning: Isoleringsegenskaber: Luft- og krybestrømsstrækning
- Kabinet type af isoleringsmateriale: Polyamid 6.6 grøn
- Stikcyklusser: > 50
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Elektricitet (pr. område): ≤ 1 A.
- Strøm (total strøm): ≤ 34 A (50 °C)
- Tilslutning 1 (styringsniveau): Tilslutning 1 (styringsniveau)
- Tilslutning 2 (feltniveau): Tilslutning 2 (feltniveau)
- Ledertværsnit fast (2 ledere med samme tværsnit): 0,2 mm²... 1,5 mm²
- Kapslingsklasse (modul): IP20
- Produkttype
Overdragelsesmodul
- Samlet poltal
34
- Tilslutning
IDC/FLK-stiftliste
Skruer
- Fastgørelsestype
Bagvægsmontering
24 - 12
- Dim.
(L x B x H) 47.24 x 39.88 x 103.4 mm
- Indhold
5 stk
- Poltal
34
- Bredde
39.88 mm
- H
103.4 mm
- L
47.24 mm
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
4 mm²
- Tværsnit fleksibel (min. )
0.2 mm²
- Tværsnit fast (min. )
0.2 mm²
- D
47.24 mm
- Målestrøm
1 A
- Beregnet spænding
30 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3578914 Overdragelsesmodul Phoenix Contact 2280268 DFLK 34 Indhold: 5 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3578914 Overdragelsesmodul Phoenix Contact 2280268 DFLK 34 Indhold: 5 stk
Beskrivelse
VARIOFACE-gennemførelsesmodul, tilslutning 1: IDC/FLK-stiftliste 1 x 34-polet, tilslutning 2: Skruetilslutning 16-polet
