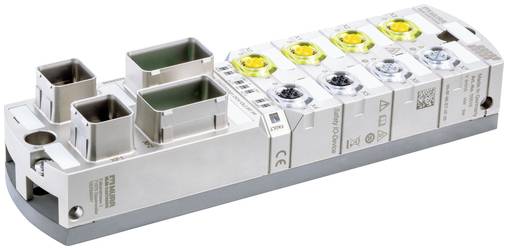

Murrelektronik 55510 MVK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP I/O-modul RJ45-tilslutning Antal digitale udgange: 6 Antal di
Produkttype
I/O-modul
Interfaces
RJ45-tilslutning
Type
MVK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP
Driftsspænding
24 V
H
51.2 mm
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: MVK
- Type 2x master Master
- Indgange: 6
- Egnet til fastgørelsesmåde: 2-huls skruefastgørelse
- System: Profinet
- CE: 1
- Understøttede protokoller: PROFINET
- Kapslingsklasse:IP67
- Signaltype: Digital;aktiv sikker;IO-link
- UKCA: 1
- Kortslutningssikker: Ja
- Dybde: 225
- Udgange: 6
- Bredde: 63
- Antal IO-link-Master: 2
- Driftstemperatur min.: -20
- Højde: 51.2
- Driftstemperatur maks.: 60
- Opbevaringstemperatur min.: -40
- Performance Level: e (X0, X1, X2, X3); d (X7 PIN 3)
- Opbevaringstemperatur maks.: 85
- KATEGORI: 4 (X0, X1, X2, X3); 3 (X7 PIN 3)
- Forbindelsestype 1: X0-X2
- Led-display: Ethernet-forbindelse/ trafik
- Kabinet materiale: metal
- Revision ID: V1.1.2
- Conformance Class: C
- Forbindelsestype 2: X3
- Antal stikpladser: 8
- OVERFØRSELSHASTIGHED: COM1, COM2, COM3
- Adressering: DCP
- Galvanisk adskillelse driftsspænding: Ja
- TILSLUTNINGSTEKNIK I/O: M12
- Port Class: A;B.
- Netload Class: III.
- Forbindelsestype 3: X4, X5
- Specifikation V2.3
- SIL: 3 (X0, X1, X2, X3); 2 (X7 PIN 3)
- Overbelastningssikker: Ja
- IRT-netværkskommunikation: Ja
- MRP klient: Ja
- Forbindelsestype 4: X6
- Shared device/input: Ja
- CULus: 1
- Kortslutnings-diagnose: Ja
- Forbindelsestype 5: X7
- Diagnose via LED: Pr. modul og kanal
- Aktoradvarsel: Pr. kanal via LED og BUS
- Overbelastnings-diagnose: Ja
- Diagnose: Udvidet
- PROFIBSAFE: 1
- Diagnose via BUS: Pr. modul og kanal
- MATERIALEKORTEKST: MK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP
- Type indgang: Til 3-trådet sensorer eller mekanisk kontakt;IO-Link-apparater;PNP
- Norm driftsspænding: IEC/en 61131-2
- Registrering af overførselshastighed: Automatisk
- Forbindelsestype 6: XD1, XD2
- IO-Link-events: Underspænding forsyning;ingen spænding
- Power-tilslutning: Push-pull
- Driftsspænding UA DC 24
- Totalstrøm US maks.: 16
- Omgivende temperatur: -40 °C - 85 °C
- Forbindelsestype 7: XF1, XF2
- Driftsspænding US DC: 24
- SIL-grænse: 3
- Strømbelastningsevne maks. 0.7
- Sensorstrøm US pr. indgang maks.: 0.7
- Registrering af ledningsbrud: Ja
- Udgangsstrøm pr. pin maks.: 2
- Registrering af tværkraft: Sensor/aktuator
- Totalstrøm udgange maks.: 8
- Type Safety indgang: Til elektroniske sensorer eller mekaniske kontakter
- Antal aktive forbindelser: 2
- Procesdatalængde udgang: 32
- Procesdatalængde indgang: 32
- Koblingsforhold Safety udgang: 2 FDO X3 (PIN 2, PIN 4: pp-, pm-, ppm-kobling); 1 FDO X7 (PIN 2: pp-kobling)
- Udgangsstrøm pr. pin: 2
- Antal F-indgange: 6
- PFHD: 48
- Produkttype
I/O-modul
- Interfaces
RJ45-tilslutning
- Type
MVK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP
- Driftsspænding
24 V
- H
51.2 mm
- Bredde
63 mm
- Antal digitale indgange
6
- Antal digitale udgange
6
- Dim.
(B x H x T) 63 x 51.2 x 225 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
55510
- D
225 mm
- Beskyttelsesklasse
IP67
- Maks. temperatur
60 °C
- Min. Temperatur
-20 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3765994 Murrelektronik 55510 MVK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP I/O-modul RJ45-tilslutning Antal digitale udgange: 6 Antal di
Datablad 3765994 Murrelektronik 55510 MVK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP I/O-modul RJ45-tilslutning Antal digitale udgange: 6 Antal di
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3765994 Murrelektronik 55510 MVK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP I/O-modul RJ45-tilslutning Antal digitale udgange: 6 Antal di
Beskrivelse
MVK Fusion MVK PN FDI6/3 FDO2/1 DIO4 IOL2 IRT PP MVK PROFINET/PROFISafe/IO-LINK, metal, galvanisk adskillelse PushPull RJ45, energi via PushPull 5-polet-MVK Fusion-Murrelektronik GmbH
