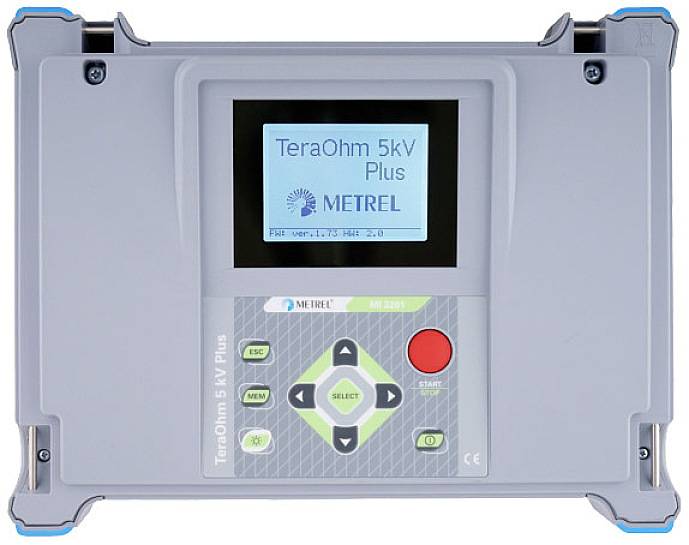

Metrel MI 3201 Isolationsmåler Kalibreret (ISO) 10 Ω
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
ISO MI 3201 Teraohm 5 kV Plus
Vigtig information
Tekniske specifikationer
- Produkttype
Isolationsmåler
- Beskeder Funktion
Isoleringsmodstand
Spænding AC
Spænding DC
Frekvens
ISO
- Måleområde modstand
10 TΩ
- Dim.
(L x B x H) 31 x 25 x 13 cm
- Vægt
3 kg
- Isolationsmodstand (maks.)
10 Ω
- kalibrering tjenester
iht VDI/VDE/DGQ/DKD 2622 ARK 9.3
- Måleområde spænding (max.)
5000 V/DC
- Måleområde spænding (min.)
250 V/DC
- Bredde
25 cm
- H
13 cm
- L
31 cm
ISO isolationsmåler
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3843863 Metrel MI 3201 Isolationsmåler Kalibreret (ISO) 10 Ω
Beskrivelse
Det nye isolationstester MI 3201 Teraohm 5 kV Plus er et bærbart måleapparat til måling af isolationsmodstanden ved anvendelse af høje DC-testspændinger op til 5 kV. Teraohm 5 kV Plus muliggør måling af isolationsmodstand op til 10 TΩ, trinspændingsprøver, højspændingsprøvninger, PI-, DD- og DAR-beregninger og kapacitetsmålinger. Det store LCD-display giver en realtidsvisning af R(t) -grafik. Resultaterne kan gemmes og downloades ved hjælp af USB- eller RS232-tilslutning og den valgfri software HVLink PRO. Dette førsteklasses måleapparat omfatter standardmæssigt afskærmede testledninger og førsteklasses tilbehør, så isolationstests kan udføres hurtigt og effektivt.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Målefunktioner
- Måling af isolationsmodstand
- Kontrol af isolationsmodstand ved hjælp af trinspændingen
- Højspændingsprøvning
- DIAGNOSTICERINGSPRØVNING (PI, DD, DAR)
- Optagelse af R(t)-diagrammet
- Kapacitetsmåling
- Spændingsmåling
- Frekvensmåling
- Måleområde op til 10 TΩ.
- Stort område til DC-testspændinger: Fra 250 V til 5000 V trin à 25 V.
- Højspænding: Isolering med en programmerbar rampetester fra 250 V til 5 kV og en programmerbar tærskelstrøm.
- Trinspænding: Måling af isolationsmodstand ved hjælp af fem separate proportionalt indstillede testspændinger og et programmerbart
- Timer pr. trin.
- Automatisk kontrol: Pi-, DD-, DAR-beregninger med automatisk indstilling af modstandsområde. Alle data vises under en enkelt måling.
- Afprøveklemme: Til fjernelse af potentielle overfladeafledningsstrømme.
- Fejlfinding: Fuldt programmerbare trin- og højspændingsbusfunktioner hjælper med isoleringsfejlsøgning.
- Diagram R(t): Realtidsmodstanden vises kontinuerligt i et tidsdiagram for at vise et isolerende materiales reaktion på en prøvespænding.
- Integreret timer: Programmerbar timer fra 1 sek. til 10 +0 min.
- Automatisk afladning af testgenstanden efter test.
- Hurtig test: 5 mA-strømforsyning til hurtig opladning af den kapacitive belastning.
- Nøjagtige målinger: Vælg mellem støjundertrykkelsesfilter og afskærmede testledninger medfølger som standard for at sikre en høj målenøjagtighed.
- Sikkerhed: Overspændingsbeskyttelse CAT IV / 600 V
- Indbygget batterioplader og batterier: Måleapparatet har en indbygget oplader. Et sæt NiMH-batterier medfølger.
- Bærbar: Let konstruktion (3 kg) med bærehåndtag og skulderrem.
Inkluderet i leveringen
- Instrument Teraohm 5 kV Plus
- Bæretaske til tilbehør
- Strømkabel
- Skærmet testledningssæt til 10 kV, 2 m (sort, rød)
- Krokodillenæbsæt til 10 kV (sort, rød)
- Testledning med krokodillenæb, 2 m (grøn)
- 6 x 1,2 V NiMH-batterier af type C.
- Manual »Modern insultation testing« (modern isolationstest) på cd
- Betjeningsvejledning
