Højdepunkter og detaljer

VDE-testudstyr

Touch your Coloured Feature Touch Display installationstester
Foruddefinerede mini- AUTO SEQUENCE ® s:
Auto TT (U, Zln, Zs, Uc)
Auto TN/RCD (U, Zln, Zs, Rpe)
Auto TN (U, Zln, Zlpe, Rpe)
Auto IT (U, Zln, Isc, Isfl, IMD)
Integreret hjælp-skærme: til en understøttelse på stedet
Integreret sikring karakteristika: for en automatisk vurdering af linje- /sløjfeimpedans resultater.
Online-overvågning af alle 3 spændinger: i realtid.
Automatisk polaritetsændring ved gennemgangsprøvning
Automatisk RCD-kontrolprocedure
Indbygget oplader og batterier som standard tilbehør
Bluetooth kommunikation mellem PC eller, Android enheder via integreret Bluetooth-modul.
PC-software ME: (Metrel Electrical Safety) Manager til at fremstille test strukturer, highpass-/download af testresultater og til rapportering.
Euro Link Android APP: data styringsværktøjet (valgfrit)

Tekniske specifikationer

Produkttype: VDE-testudstyr

: Fabriksstandard (med certifikat) (owncertificate)

Dim.: (L x B x H) 375 x 130 x 195 mm

Vægt: 1350 g

Bredde: 130 mm

H: 195 mm

L: 375 mm

Type: MI 3152 ST

Dokumenter og downloads

Datablad

Datablad 1400378 Metrel MI 3152 ST VDE-testudstyr

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1400378 Metrel MI 3152 ST VDE-testudstyr

Beskrivelse

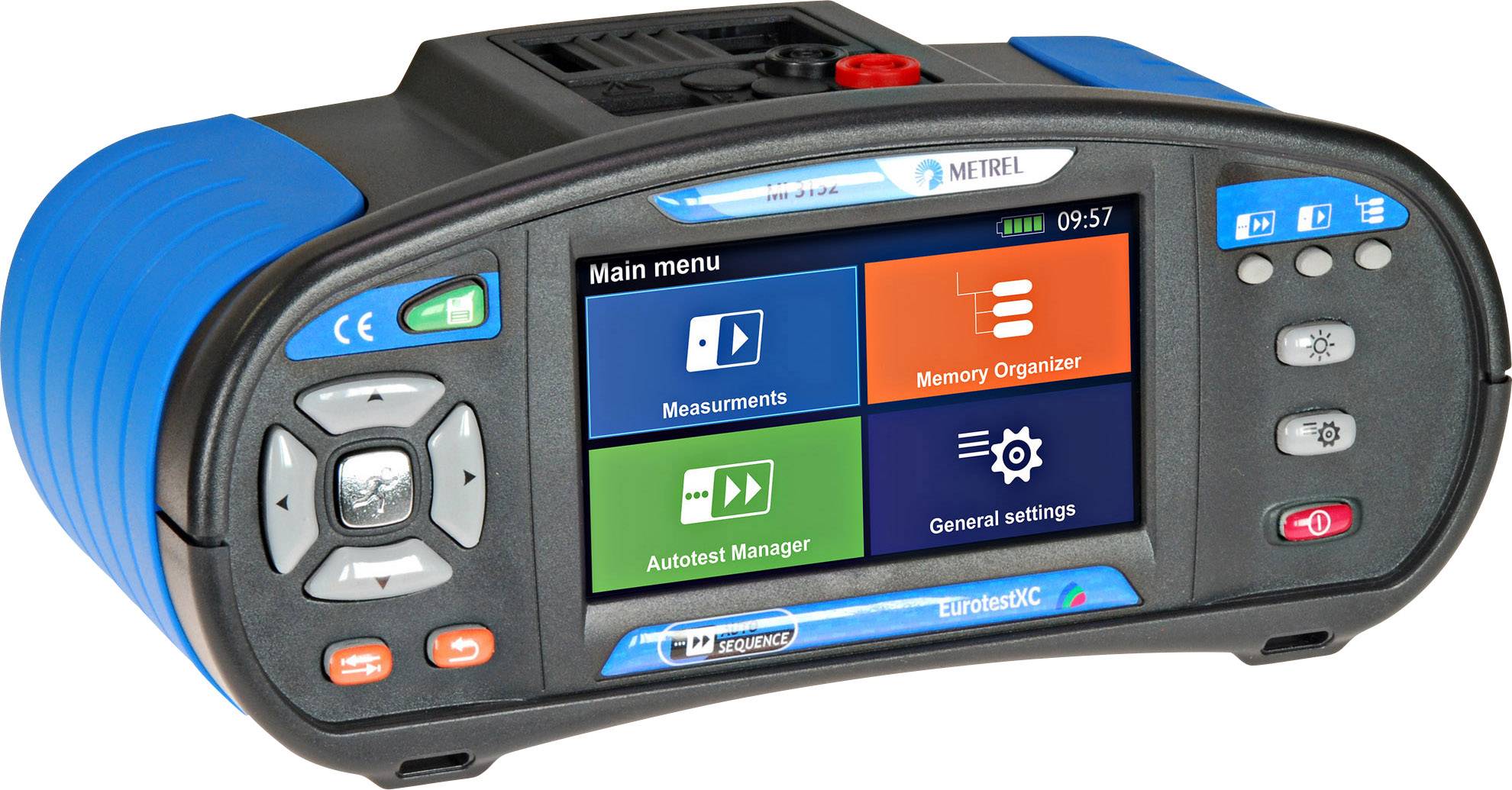

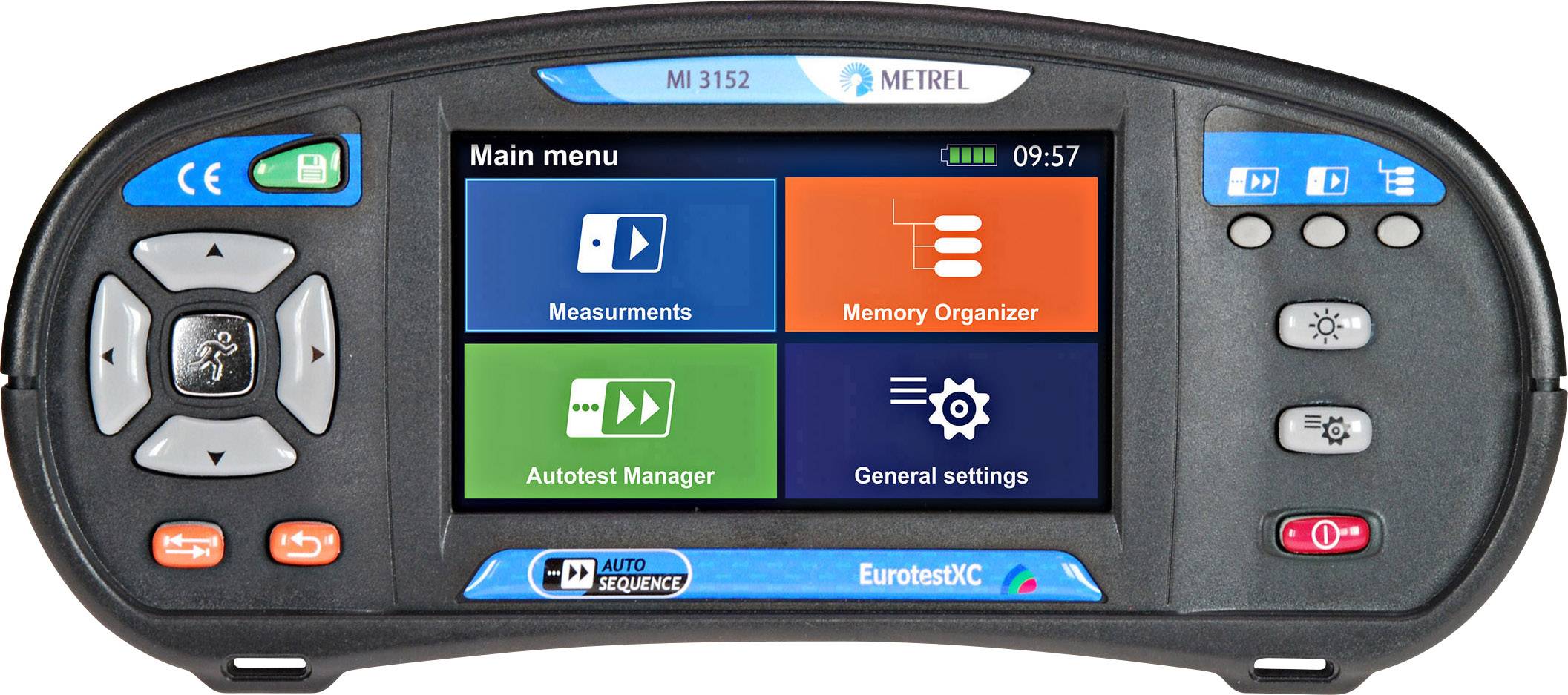

MI 3152 EurotestXC er et måleapparat i den nye generation af metrel's multifunktionelle måleapparater. Den allerede kendte funktioner, som komplette installation sikkerhed test iht. IEC/EN 61557 og AUTOSEKVENS kontrol af TN, TT og IT jordingssystemer vises med en helt ny brugergrænseflade på basis af en stor farve-touchscreen-display. En bred vifte af funktionalitet - fra online spændingsovervågning, drejefeltprøvning, jording modstandsmåling, belysning måling, TRMS strømmåling, RCD-test, linje- og loop impedans målinger, Jordingsmodstand målinger, ISFL-målinger til IMD-test.

OBS! Denne produkttekst er maskinoversat.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Isolationsmodstand med jævnspænding på 50 V op til 1000 V
Gennemgang af PE-ledere med polaritet ændring, teststrøm 200 mA;
Gennemgang af PE-ledere med test-strøm på 7 mA (kontinuerlig måling) uden RCD-udløsning;
Ledningsimpedans / Loop impedans;
Sløjfeimpedans uden RCD udløsning;
Spænding (RMS) og frekvens;
Faserækkefølge;
Effekt og oversvingninger;
RCD-test (generel og selektiv, typer AC, A , F, B, B+);
Jordmodstand (3-leder-metode,
Einzangenmethode, to tænger metode);
Specifik jordmodstand med ro-adapter (valgfrit);
Effektivværdi krybe- og laserstrømme; (valgfrit);
Først fejl aflednings strømmængde (ISFL);
Kontrol af isolering vagter (IMD);
Lysstyrke (valgfrit).
Høj opløsning i sløjfeimpedans (mΩ).

Inkluderet i leveringen

MI 3152 ST
Måleapparat EurotestXC
Commander stik 1,5 meter
Testledning, 3 x 1,5 m
Strømforsyning + 6 NiMH-batterier, type AA
Prøvespidser, 3 stk. (blå, sort, grøn)
Krokodillenæb, 3 stk. (blå, sort, grøn)
RS232-PS/2-kabel
USB-kabel
Polstret bæretaske
Polstret nakke bæresele
PC-software MES Manager
Kortfattet vejledning
Betjeningsvejledning på CD
Manual på CD
ISO-kalibreringscertifikat

Tip

Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.

Beskrivelse

Version

Isolationsmodstand med jævnspænding på 50 V op til 1000 V
Gennemgang af PE-ledere med polaritet ændring, teststrøm 200 mA;
Gennemgang af PE-ledere med test-strøm på 7 mA (kontinuerlig måling) uden RCD-udløsning;
Ledningsimpedans / Loop impedans;
Sløjfeimpedans uden RCD udløsning;
Spænding (RMS) og frekvens;
Faserækkefølge;
Effekt og oversvingninger;
RCD-test (generel og selektiv, typer AC, A , F, B, B+);
Jordmodstand (3-leder-metode,
Einzangenmethode, to tænger metode);
Specifik jordmodstand med ro-adapter (valgfrit);
Effektivværdi krybe- og laserstrømme; (valgfrit);
Først fejl aflednings strømmængde (ISFL);
Kontrol af isolering vagter (IMD);
Lysstyrke (valgfrit).
Høj opløsning i sløjfeimpedans (mΩ).
